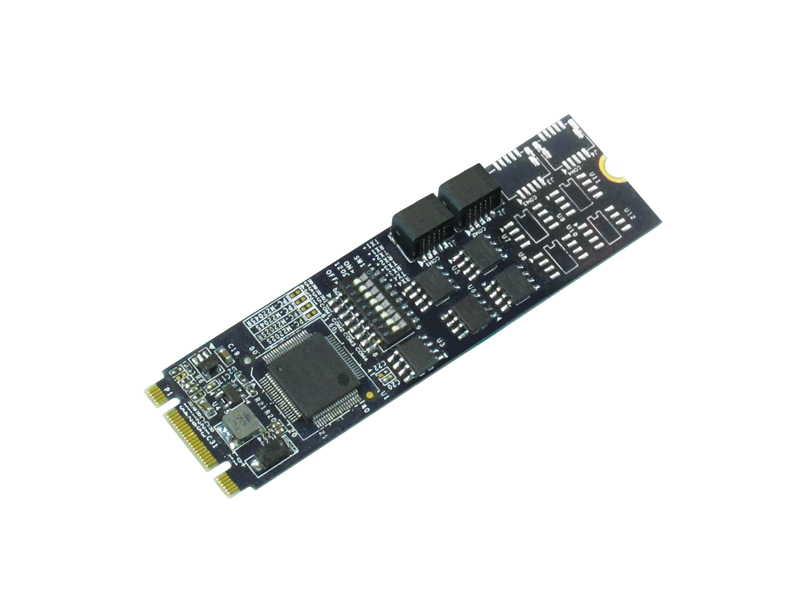

IPC-M2202SR

工業型 2 串列 RS-422/485 M.2 (2280款式, Key B+M)PCI-Express通訊卡帶浪湧保護
  • 針對新一世代M.2 擴充槽 (Key-B或M) 所設計的PCI-E通信擴展卡。
  • 擴展 2 個獨立的RS-422/485串列 速率可達921.6Kbps。
  • 搭載高性能SUNIX SUN2410 16C950  UART 控制晶片。
  • 通信設計符合PCI Express 2.0標準。
  • RS-422與485匯流排 智慧自動檢測和切換技術。
  • 支援RS-485 匯流排AHDC/CS™ 通信技術確保信號之間無干擾。
  • 具備可選120ohms終端電阻設計 合適應用各式供應場景。
  • 串列晶片集成的硬體流控控制確保資料不丟失。
  • 採用綠色環保的低功耗設計,功耗低於2W。
  • 內置15KV ESD保護所有串列信號,符合IEC-61000-4-2標準。
  • 內置2KV 浪湧保護所有串列信號,符合IEC-61000-4-5 3級標準。
  • 隨插即用,I/O地址和IRQ由BIOS分配。
  • 通過CE, FCC, VCCI, BSMI, ROHS,以及微軟WHQL認證。
  • 支援Microsoft Windows, Linux 和 DOS等系統。

介紹

SUNIX IPC-M2202SR, 工業型 2 串列 RS-422/485 PCI-Express M.2 帶浪湧保護通訊卡, 滿足新一代主版M.2插槽的設計,特別合適基於PC系統的小型化PC主機殼擴展額外RS-422/485串列應用。每個串列實現了高達921.6 Kbps的傳輸速率,採用可靠的16C950 UART,內嵌128位元組的硬體緩衝區,確保高速串行輸出。搭載SUNIX 開發的獨一無二的RS-422/485自動識別和切換技術(AHDC™),用戶能夠方便的進行不同設備介面通信時的信號轉換和RS485信號方向的控制。SUNIX IPC-M2202SR板卡為所有埠提供IEC6100-4-5標準的3級 2KV抗浪湧干擾和IEC61000-4-2標準的±15KV ESD保護。此外,支援豐富的作業系統,包括Windows, Linux, DOS 和 UNIX。我們能為客戶提供在惡劣的工業環境下最好,最完善且穩定的解決方案。

規格

介面

介面 RS-422/485 串列
晶片 高性能SUNIX SUN2410 16C950 UART 單晶片
匯流排 PCI Express 2.0 x 1(single lan)
M.2 2280 款式, 59-pin
Key B+M
IRQ & IO 系統分配

串列通訊

介面 RS-422/485
埠數 2埠
FIFO 128byte 硬體
信號 RS-422: TxD+, TxD-, RxD+, RxD-, GND
4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND
2-wire RS-485: Data+, Data-, GND
波特率 50bps ~ 921.6Kbps
資料位 5, 6, 7, 8
停止位 1, 1.5, 2
奇偶校驗 even, odd, none, mark, space
流量控制 None, Xon/Xoff, RTS/CTS
保護 ±15KV ESD IEC6000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
±4KV ESD IEC61000-4-2 串列信號線 2級接觸放電保護
2KV IEC61000-4-5 3級浪湧抗擾度測試
連接器 2 個 x 2x5 排針 pitch 1.0mm (90°)
連接線纜 2 條 x 串列RS-422/485 D-Sub 9針 公座具備六角螺杆 線纜

驅動支援

Windows Client XP / Vista / 7 / 8.x / 10 (X86/X64)
Windows Server 2000/2003/2008/2012/2016 (X86/X64)
Windows Embedded Windows CE5.0/6.0/XP Embedded/POS Ready/Embedded System
Linux Linux 2.x / 3.x / 4.x
DOS DOS
*UNIX FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris
上列 "*" 標註為專案支援之作業系統,如有進一步需求歡迎洽詢我們

認證

硬體 CE, FCC, VCCI, BSMI
軟體 Microsoft WHQL Windows
Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64)
Microsoft Server: 2003/2008/2012/2016 (X86/X64)

環境

工作溫度 0 to 70°C (32 to 158°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 85°C (-4 to 185°F)

尺寸

PCB 尺寸 22x80 mm

配件

包裝配件

Serial RS-422/485 D-Sub 9-pin male with nuts on cable
  • Part No. 1WDB-09M03010W100A
  • 30cm
  • 2 pcs

選購配件

DB9 Female to 5-pin Terminal Block Adapter
  • Part No.: DB9FTOTB50410

支援

使用手冊下載

使用手冊 M.2 PCI Express RS-422/485 Communication Board
版本 Ver. 1.0
更新時間 2019-03-06 14:02:08
檔案大小 1.8MB
使用手冊 RS-422-485 Series User Manual
版本 Ver. 1.0
更新時間 2022-11-28 14:45:44
檔案大小 1.6MB

產品規格書下載

產品規格書 IPC-M2202SR Datasheet

快速安裝指南下載

快速安裝指南 M.2 PCI Express RS-422/485 Communication Board Quick Installation Guide
快速安裝指南 RS-422/485 Control Card QIG (Universal)

驅動程式下載

驅動程式 SUN1999Driver V10.2.5.0(WHQL)
版本 10.2.5.0
更新時間 2024-01-11 13:26:56
檔案大小 10.2MB
作業系統
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V10.2.3.0(WHQL)
版本 10.2.3.0
更新時間 2023-06-30 11:26:32
檔案大小 10.2MB
作業系統
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V9.2.2.0(WHQL)
版本 9.2.2.0
更新時間 2021-01-05 09:27:46
檔案大小 9.4MB
作業系統
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
驅動程式 SUN1999Driver V8.2.0.0 (WHQL)
版本 8.2.0.0
更新時間 2023-01-12 13:34:21
檔案大小 4.4MB
作業系統
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
驅動程式 SUN1999Driver V8.1.5.0 (WHQL)
版本 8.1.5.0
更新時間 2023-01-11 17:08:11
檔案大小 4.5MB
作業系統
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
驅動程式 WinCE 6.0 Driver V1.2.0.0
版本 1.2.0.0
更新時間 2019-07-08 17:59:12
檔案大小 301.2KB
作業系統
Windows CE 6.0
驅動程式 WinCE 5.0 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:02
檔案大小 280KB
作業系統
Windows CE 5.0
驅動程式 WinCE 4.2 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:47
檔案大小 235.6KB
作業系統
Windows CE 4.2
驅動程式 SUN1999/2000 Linux Inbox Driver User Guideline
版本 1.0
更新時間 2022-05-31 17:59:20
檔案大小 1.2MB
作業系統
Linux Kernel 5.4 above
驅動程式 snx_V2.0.8.0
版本 2.0.8.0
更新時間 2023-04-27 14:27:06
檔案大小 83.4KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
應用程序接口 Hardware Library for Windows
版本 20110623
更新時間 2022-03-25 11:03:58
檔案大小 3.7MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
應用程序接口 Hardware Library for Linux (snx module)
版本 1.3.0.0
更新時間 2021-06-29 17:55:38
檔案大小 406.1KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
驅動程式 SUNDOS1.00.00.006
版本 1.00.00.006
更新時間 2014-08-19 10:36:25
檔案大小 21KB
作業系統
DOS
