SDC4880B
工業級PCIe I/O控制通訊卡
4埠 RS-232/422/485
8+8通道隔離數位輸入/輸出
產品特性:
串列埠介面:
數位I/O介面:
- 符合PCI Express Base Specification 規範2.1版本設計。
- 搭載高性能SUNIX QiuNiu串列與I/O控制器。
- 隨插即用，I/O位址和IRQ由系統自動分配。
- 針對綠色環境和工業應用的超低功耗（<1.5W）設計。
- 高品質的電子元件，確保產品品質、高穩定性和可靠度。
- 支援Microsoft Windows 10 作業系統，提供C 、C# 語言範例程式。
- 可透過C語言範例程式結合EdgeX Device C SDK 進行EdgeX裝置服務開發。
- 支援Node-RED的Serial與Modbus通訊模組。
- 通過CE、FCC、RoHS和Microsoft認證。
- 支援標準和短檔板設計，以滿足各種PC主機的要求。
串列埠介面:
- 擴充內部2埠RS-232/422/485和外部2埠RS-232/422/485介面。
- 使用16C950 UART控制器與內建 128 Byte 硬體FIFO，提供可靠高速的串列通訊傳輸。
- 可用軟體手動切換RS-232/422/485介面與120歐姆終端阻抗。
- 晶片內嵌AHDC/CS硬體自動流量控制專利技術，有效避免資料丟失。
- 所有串列埠皆內嵌 2KV 突波保護，符合IEC-61000-4-5 標準規範。
數位I/O介面:
-
擴充8個隔離數位輸入通道。
- 支援NPN和PNP設備
- 支援乾接點和濕接點連接
- 內建數位濾波器進行降噪
- 內建32位元計數器，用於所有數位輸入通道
- 擴充8個NPN型隔離數位輸出通道，具有初始值（啟動和重啟）保護。
- 每個通道內建2.5KV信號和電源隔離保護，可讓輸入信號完全浮動，防止接地回路。
介紹
SUNIX SDC4880B工業級I/O PCI Express控制卡，設計用於PC架構的物聯網閘道器或桌上型電腦，實現工業自動化中的資料擷取、I/O控制和串列通訊。SDC4880B搭載高性能的SUNIX QiuNiu串列和數位I/O控制器，還內建了許多SUNIX的先進功能和技術。此外，SUNIX還提供軟體開發API和SDK函式庫，允許使用者在Windows 10作業系統下進行軟體開發。提供的軟體包括動態連結程式庫DLL、C、C# 程式語言範例程式，使開發應用軟體更容易。SUNIX SDC4880B以經濟高效的軟體加值設計，豐富I/O擴充能力，為工控應用提供了最佳串列通訊與I/O控制的解決方案。
特點
規格
產品規格
| 介面 | PCI Express |
| 晶片 | 高性能SUNIX QiuNiu 串列和數位I/O控制器 |
| 匯流排 | PCI Express Gen1 x1規格，單傳輸通道 (x1) |
| IRQ & IO | 由系統自動分配 |
| ESD 保護 |
±15KV IEC61000-4-2 空氣放電保護 ±8KV IEC61000-4-2 接觸放電保護 |
串列埠規格
| 介面 | RS-232/422/485 |
| 埠數 | 4 埠 |
| 控制器 | 16C950 UART 相容 |
| 資料位元 | 5, 6, 7, 8 |
| FIFO | 128byte(硬體) |
| 同位位元 | even, odd, none, mark, space |
| 鮑率 | 50bps ~921.6Kbps |
| 流量控制 |
RS-232: CTS/RTS (硬體), DTR/DSR (硬體), Xon/Xoff (軟體) RS-422/485: Xon/Xoff (軟體) |
| 終端阻抗 | 120Ω |
| IRQ & IO | 由系統自動分配 |
| 突波保護 | 2KV 突波保護 (符合IEC61000-4-5標準規範) |
| 信號定義 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485: Data+, Data-, GND |
| PCB 連接器 | 2 埠於DB44 母座連接器 / 2 埠於Pin header連接器(Pitch 1.0) |
數位輸入
| 類型 | NPN & PNP |
| 通道數量 | 8 通道 |
| 乾接點 |
邏輯準位 0：開路 邏輯準位 1：閉路至 GND |
| 濕接點 |
邏輯準位 0: 0 至 3VDC 邏輯準位 1: 10 至 50VDC |
| 輸入阻抗 | 10KΩ |
| 隔離 | 2500 VDC |
| 頻率 | 輸入範圍2KHz(最高) |
| 接腳定義 | DI1~DI8, COM, GND |
| 計數器 | 32 位元計數器(所有通道上) |
| 模式中斷 | 事件觸發（上升緣、下降緣、雙重模式）和輪詢所有通道 |
| 降噪 | 數位濾波器 |
| PCB 連接器 | DB44母座連接器 |
數位輸出 Communication
| 類型 | NPN |
| 通道數量 | 8 通道 |
| 電壓範圍 | 3.5 至 40VDC |
| 電流 | 每個通道 500mA |
| 隔離 | 2500VDC |
| 接腳定義 | DO1~DO8, PWR, GND |
| 預設值保護 | 自動載入輸出預設值 (啟動和重新啟動時) |
| PCB Connector | DB44 母座連接器 |
軟體支援
| Microsoft |
Windows 10 (X86/X64) |
|
SDK |
程式庫：Windows 的DLL支持C, C++, C# 程式語言 |
|
第三方軟體支援 |
支援Node-RED的Serial與Modbus通訊模組。 |
安規認證
| 硬體 |
CE / FCC / VCCI / BSMI |
環境產品聲明
| 綠色產品 |
RoHS, WEEE |
環境資訊
| 工作溫度 |
-20 至 70°C (-4 至 158°F) |
| 工作濕度 | 5 至 95% (無凝結) |
|
儲存溫度 |
-20 至 70°C (-4 至 158°F) |
板卡尺寸
| PCB 尺寸 |
146 x 68.5 mm |
| 檔板尺寸 | 標準 121 mm / 短檔板 79.2mm |
|
檔板空間 |
1 |
配件
包裝配件
Serial RS-232 D-Sub 9-pin male with nuts on cable
- Part No. 1WDB-09M03010W100A
- 30cm
- 2 pcs
DB44 to 2-port DB9 Male & 1-port DB25 Female Connection Cable
- 100 cm
- 1 pcs.
SDC Brackets Standard & Low Profile
- Standard 121 mm & Low Profile 79.2mm
- Bracket Space: 1
支援
使用手冊下載
| 使用手冊 | SDC Series User Manual |
|
| 版本 | Ver 1.3 | |
| 更新時間 | 2021-02-23 18:05:58 | |
| 檔案大小 | 3.1MB |
產品規格書下載
| 產品規格書 | SDC4880B Datasheet CH |
|
快速安裝指南下載
| 快速安裝指南 | SDC Series QIG_ch |
|
驅動程式下載
| 驅動程式 | Windows IO Expansion Card Driver V1.3.2.0 (WHQL) - 2022031401 | |
| 版本 | V1.3.2.0 | |
| 更新時間 | 2022-03-15 13:47:31 | |
| 檔案大小 | 4.6MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 應用程序接口 | Windows SDC API V1.0.4.0 | |
| 版本 | Ver 1.0.4.0 | |
| 更新時間 | 2022-03-15 18:16:18 | |
| 檔案大小 | 3MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 驅動程式 | Linux IO Expansion Card Driver V2.0.0.0 | |
| 版本 | 2.0.0.0 | |
| 更新時間 | 2022-06-01 16:05:49 | |
| 檔案大小 | 5.9MB | |
| 作業系統 |
Linux Kernel 5.4
|
NODE-RED 開發套件下載
| SDC Service | SDC Node-RED Service |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:07:01 | |
| 檔案大小 | 55.4KB | |
| 作業系統 | Windows 10 32/64 bit |
| 範例檔案 | Node-RED SUNIX IO 範例 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:13:09 | |
| 檔案大小 | 1.7KB | |
| 作業系統 | Windows 10 32/64 bit |
| 應用手冊 | Azure IoT Central 應用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:27:46 | |
| 檔案大小 | 2.6MB |
| 使用手冊 | SDC Node-RED 使用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:29:37 | |
| 檔案大小 | 2MB |
EdgeX 相關資料下載
| 範例程式碼 | Device Service 範例程式碼 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:34:18 | |
| 檔案大小 | 11.9KB | |
| 作業系統 | Ubuntu、Linux 4.6 above |
| 演示檔案 | SUNIX SDC 演示使用 Edge X |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:55:22 | |
| 檔案大小 | 398.4KB |
SDC4880B
工業級PCIe I/O控制通訊卡
4埠 RS-232/422/485
8+8通道隔離數位輸入/輸出
產品特性:
串列埠介面:
數位I/O介面:
- 符合PCI Express Base Specification 規範2.1版本設計。
- 搭載高性能SUNIX QiuNiu串列與I/O控制器。
- 隨插即用，I/O位址和IRQ由系統自動分配。
- 針對綠色環境和工業應用的超低功耗（<1.5W）設計。
- 高品質的電子元件，確保產品品質、高穩定性和可靠度。
- 支援Microsoft Windows 10 作業系統，提供C 、C# 語言範例程式。
- 可透過C語言範例程式結合EdgeX Device C SDK 進行EdgeX裝置服務開發。
- 支援Node-RED的Serial與Modbus通訊模組。
- 通過CE、FCC、RoHS和Microsoft認證。
- 支援標準和短檔板設計，以滿足各種PC主機的要求。
串列埠介面:
- 擴充內部2埠RS-232/422/485和外部2埠RS-232/422/485介面。
- 使用16C950 UART控制器與內建 128 Byte 硬體FIFO，提供可靠高速的串列通訊傳輸。
- 可用軟體手動切換RS-232/422/485介面與120歐姆終端阻抗。
- 晶片內嵌AHDC/CS硬體自動流量控制專利技術，有效避免資料丟失。
- 所有串列埠皆內嵌 2KV 突波保護，符合IEC-61000-4-5 標準規範。
數位I/O介面:
-
擴充8個隔離數位輸入通道。
- 支援NPN和PNP設備
- 支援乾接點和濕接點連接
- 內建數位濾波器進行降噪
- 內建32位元計數器，用於所有數位輸入通道
- 擴充8個NPN型隔離數位輸出通道，具有初始值（啟動和重啟）保護。
- 每個通道內建2.5KV信號和電源隔離保護，可讓輸入信號完全浮動，防止接地回路。
介紹
SUNIX SDC4880B工業級I/O PCI Express控制卡，設計用於PC架構的物聯網閘道器或桌上型電腦，實現工業自動化中的資料擷取、I/O控制和串列通訊。SDC4880B搭載高性能的SUNIX QiuNiu串列和數位I/O控制器，還內建了許多SUNIX的先進功能和技術。此外，SUNIX還提供軟體開發API和SDK函式庫，允許使用者在Windows 10作業系統下進行軟體開發。提供的軟體包括動態連結程式庫DLL、C、C# 程式語言範例程式，使開發應用軟體更容易。SUNIX SDC4880B以經濟高效的軟體加值設計，豐富I/O擴充能力，為工控應用提供了最佳串列通訊與I/O控制的解決方案。
特點
規格
產品規格
| 介面 | PCI Express |
| 晶片 | 高性能SUNIX QiuNiu 串列和數位I/O控制器 |
| 匯流排 | PCI Express Gen1 x1規格，單傳輸通道 (x1) |
| IRQ & IO | 由系統自動分配 |
| ESD 保護 |
±15KV IEC61000-4-2 空氣放電保護 ±8KV IEC61000-4-2 接觸放電保護 |
串列埠規格
| 介面 | RS-232/422/485 |
| 埠數 | 4 埠 |
| 控制器 | 16C950 UART 相容 |
| 資料位元 | 5, 6, 7, 8 |
| FIFO | 128byte(硬體) |
| 同位位元 | even, odd, none, mark, space |
| 鮑率 | 50bps ~921.6Kbps |
| 流量控制 |
RS-232: CTS/RTS (硬體), DTR/DSR (硬體), Xon/Xoff (軟體) RS-422/485: Xon/Xoff (軟體) |
| 終端阻抗 | 120Ω |
| IRQ & IO | 由系統自動分配 |
| 突波保護 | 2KV 突波保護 (符合IEC61000-4-5標準規範) |
| 信號定義 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485: Data+, Data-, GND |
| PCB 連接器 | 2 埠於DB44 母座連接器 / 2 埠於Pin header連接器(Pitch 1.0) |
數位輸入
| 類型 | NPN & PNP |
| 通道數量 | 8 通道 |
| 乾接點 |
邏輯準位 0：開路 邏輯準位 1：閉路至 GND |
| 濕接點 |
邏輯準位 0: 0 至 3VDC 邏輯準位 1: 10 至 50VDC |
| 輸入阻抗 | 10KΩ |
| 隔離 | 2500 VDC |
| 頻率 | 輸入範圍2KHz(最高) |
| 接腳定義 | DI1~DI8, COM, GND |
| 計數器 | 32 位元計數器(所有通道上) |
| 模式中斷 | 事件觸發（上升緣、下降緣、雙重模式）和輪詢所有通道 |
| 降噪 | 數位濾波器 |
| PCB 連接器 | DB44母座連接器 |
數位輸出 Communication
| 類型 | NPN |
| 通道數量 | 8 通道 |
| 電壓範圍 | 3.5 至 40VDC |
| 電流 | 每個通道 500mA |
| 隔離 | 2500VDC |
| 接腳定義 | DO1~DO8, PWR, GND |
| 預設值保護 | 自動載入輸出預設值 (啟動和重新啟動時) |
| PCB Connector | DB44 母座連接器 |
軟體支援
| Microsoft |
Windows 10 (X86/X64) |
|
SDK |
程式庫：Windows 的DLL支持C, C++, C# 程式語言 |
|
第三方軟體支援 |
支援Node-RED的Serial與Modbus通訊模組。 |
安規認證
| 硬體 |
CE / FCC / VCCI / BSMI |
環境產品聲明
| 綠色產品 |
RoHS, WEEE |
環境資訊
| 工作溫度 |
-20 至 70°C (-4 至 158°F) |
| 工作濕度 | 5 至 95% (無凝結) |
|
儲存溫度 |
-20 至 70°C (-4 至 158°F) |
板卡尺寸
| PCB 尺寸 |
146 x 68.5 mm |
| 檔板尺寸 | 標準 121 mm / 短檔板 79.2mm |
|
檔板空間 |
1 |
配件
包裝配件
Serial RS-232 D-Sub 9-pin male with nuts on cable
- Part No. 1WDB-09M03010W100A
- 30cm
- 2 pcs
DB44 to 2-port DB9 Male & 1-port DB25 Female Connection Cable
- 100 cm
- 1 pcs.
SDC Brackets Standard & Low Profile
- Standard 121 mm & Low Profile 79.2mm
- Bracket Space: 1
支援
使用手冊下載
| 使用手冊 | SDC Series User Manual |
|
| 版本 | Ver 1.3 | |
| 更新時間 | 2021-02-23 18:05:58 | |
| 檔案大小 | 3.1MB |
產品規格書下載
| 產品規格書 | SDC4880B Datasheet CH |
|
快速安裝指南下載
| 快速安裝指南 | SDC Series QIG_ch |
|
驅動程式下載
| 驅動程式 | Windows IO Expansion Card Driver V1.3.2.0 (WHQL) - 2022031401 | |
| 版本 | V1.3.2.0 | |
| 更新時間 | 2022-03-15 13:47:31 | |
| 檔案大小 | 4.6MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 應用程序接口 | Windows SDC API V1.0.4.0 | |
| 版本 | Ver 1.0.4.0 | |
| 更新時間 | 2022-03-15 18:16:18 | |
| 檔案大小 | 3MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 驅動程式 | Linux IO Expansion Card Driver V2.0.0.0 | |
| 版本 | 2.0.0.0 | |
| 更新時間 | 2022-06-01 16:05:49 | |
| 檔案大小 | 5.9MB | |
| 作業系統 |
Linux Kernel 5.4
|
NODE-RED 開發套件下載
| SDC Service | SDC Node-RED Service |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:07:01 | |
| 檔案大小 | 55.4KB | |
| 作業系統 | Windows 10 32/64 bit |
| 範例檔案 | Node-RED SUNIX IO 範例 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:13:09 | |
| 檔案大小 | 1.7KB | |
| 作業系統 | Windows 10 32/64 bit |
| 應用手冊 | Azure IoT Central 應用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:27:46 | |
| 檔案大小 | 2.6MB |
| 使用手冊 | SDC Node-RED 使用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:29:37 | |
| 檔案大小 | 2MB |
EdgeX 相關資料下載
| 範例程式碼 | Device Service 範例程式碼 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:34:18 | |
| 檔案大小 | 11.9KB | |
| 作業系統 | Ubuntu、Linux 4.6 above |
| 演示檔案 | SUNIX SDC 演示使用 Edge X |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:55:22 | |
| 檔案大小 | 398.4KB |
SDC4880B
工業級PCIe I/O控制通訊卡
4埠 RS-232/422/485
8+8通道隔離數位輸入/輸出
產品特性:
串列埠介面:
數位I/O介面:
- 符合PCI Express Base Specification 規範2.1版本設計。
- 搭載高性能SUNIX QiuNiu串列與I/O控制器。
- 隨插即用，I/O位址和IRQ由系統自動分配。
- 針對綠色環境和工業應用的超低功耗（<1.5W）設計。
- 高品質的電子元件，確保產品品質、高穩定性和可靠度。
- 支援Microsoft Windows 10 作業系統，提供C 、C# 語言範例程式。
- 可透過C語言範例程式結合EdgeX Device C SDK 進行EdgeX裝置服務開發。
- 支援Node-RED的Serial與Modbus通訊模組。
- 通過CE、FCC、RoHS和Microsoft認證。
- 支援標準和短檔板設計，以滿足各種PC主機的要求。
串列埠介面:
- 擴充內部2埠RS-232/422/485和外部2埠RS-232/422/485介面。
- 使用16C950 UART控制器與內建 128 Byte 硬體FIFO，提供可靠高速的串列通訊傳輸。
- 可用軟體手動切換RS-232/422/485介面與120歐姆終端阻抗。
- 晶片內嵌AHDC/CS硬體自動流量控制專利技術，有效避免資料丟失。
- 所有串列埠皆內嵌 2KV 突波保護，符合IEC-61000-4-5 標準規範。
數位I/O介面:
-
擴充8個隔離數位輸入通道。
- 支援NPN和PNP設備
- 支援乾接點和濕接點連接
- 內建數位濾波器進行降噪
- 內建32位元計數器，用於所有數位輸入通道
- 擴充8個NPN型隔離數位輸出通道，具有初始值（啟動和重啟）保護。
- 每個通道內建2.5KV信號和電源隔離保護，可讓輸入信號完全浮動，防止接地回路。
介紹
SUNIX SDC4880B工業級I/O PCI Express控制卡，設計用於PC架構的物聯網閘道器或桌上型電腦，實現工業自動化中的資料擷取、I/O控制和串列通訊。SDC4880B搭載高性能的SUNIX QiuNiu串列和數位I/O控制器，還內建了許多SUNIX的先進功能和技術。此外，SUNIX還提供軟體開發API和SDK函式庫，允許使用者在Windows 10作業系統下進行軟體開發。提供的軟體包括動態連結程式庫DLL、C、C# 程式語言範例程式，使開發應用軟體更容易。SUNIX SDC4880B以經濟高效的軟體加值設計，豐富I/O擴充能力，為工控應用提供了最佳串列通訊與I/O控制的解決方案。
特點
規格
產品規格
| 介面 | PCI Express |
| 晶片 | 高性能SUNIX QiuNiu 串列和數位I/O控制器 |
| 匯流排 | PCI Express Gen1 x1規格，單傳輸通道 (x1) |
| IRQ & IO | 由系統自動分配 |
| ESD 保護 |
±15KV IEC61000-4-2 空氣放電保護 ±8KV IEC61000-4-2 接觸放電保護 |
串列埠規格
| 介面 | RS-232/422/485 |
| 埠數 | 4 埠 |
| 控制器 | 16C950 UART 相容 |
| 資料位元 | 5, 6, 7, 8 |
| FIFO | 128byte(硬體) |
| 同位位元 | even, odd, none, mark, space |
| 鮑率 | 50bps ~921.6Kbps |
| 流量控制 |
RS-232: CTS/RTS (硬體), DTR/DSR (硬體), Xon/Xoff (軟體) RS-422/485: Xon/Xoff (軟體) |
| 終端阻抗 | 120Ω |
| IRQ & IO | 由系統自動分配 |
| 突波保護 | 2KV 突波保護 (符合IEC61000-4-5標準規範) |
| 信號定義 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485: Data+, Data-, GND |
| PCB 連接器 | 2 埠於DB44 母座連接器 / 2 埠於Pin header連接器(Pitch 1.0) |
數位輸入
| 類型 | NPN & PNP |
| 通道數量 | 8 通道 |
| 乾接點 |
邏輯準位 0：開路 邏輯準位 1：閉路至 GND |
| 濕接點 |
邏輯準位 0: 0 至 3VDC 邏輯準位 1: 10 至 50VDC |
| 輸入阻抗 | 10KΩ |
| 隔離 | 2500 VDC |
| 頻率 | 輸入範圍2KHz(最高) |
| 接腳定義 | DI1~DI8, COM, GND |
| 計數器 | 32 位元計數器(所有通道上) |
| 模式中斷 | 事件觸發（上升緣、下降緣、雙重模式）和輪詢所有通道 |
| 降噪 | 數位濾波器 |
| PCB 連接器 | DB44母座連接器 |
數位輸出 Communication
| 類型 | NPN |
| 通道數量 | 8 通道 |
| 電壓範圍 | 3.5 至 40VDC |
| 電流 | 每個通道 500mA |
| 隔離 | 2500VDC |
| 接腳定義 | DO1~DO8, PWR, GND |
| 預設值保護 | 自動載入輸出預設值 (啟動和重新啟動時) |
| PCB Connector | DB44 母座連接器 |
軟體支援
| Microsoft |
Windows 10 (X86/X64) |
|
SDK |
程式庫：Windows 的DLL支持C, C++, C# 程式語言 |
|
第三方軟體支援 |
支援Node-RED的Serial與Modbus通訊模組。 |
安規認證
| 硬體 |
CE / FCC / VCCI / BSMI |
環境產品聲明
| 綠色產品 |
RoHS, WEEE |
環境資訊
| 工作溫度 |
-20 至 70°C (-4 至 158°F) |
| 工作濕度 | 5 至 95% (無凝結) |
|
儲存溫度 |
-20 至 70°C (-4 至 158°F) |
板卡尺寸
| PCB 尺寸 |
146 x 68.5 mm |
| 檔板尺寸 | 標準 121 mm / 短檔板 79.2mm |
|
檔板空間 |
1 |
配件
包裝配件
Serial RS-232 D-Sub 9-pin male with nuts on cable
- Part No. 1WDB-09M03010W100A
- 30cm
- 2 pcs
DB44 to 2-port DB9 Male & 1-port DB25 Female Connection Cable
- 100 cm
- 1 pcs.
SDC Brackets Standard & Low Profile
- Standard 121 mm & Low Profile 79.2mm
- Bracket Space: 1
支援
使用手冊下載
| 使用手冊 | SDC Series User Manual |
|
| 版本 | Ver 1.3 | |
| 更新時間 | 2021-02-23 18:05:58 | |
| 檔案大小 | 3.1MB |
產品規格書下載
| 產品規格書 | SDC4880B Datasheet CH |
|
快速安裝指南下載
| 快速安裝指南 | SDC Series QIG_ch |
|
驅動程式下載
| 驅動程式 | Windows IO Expansion Card Driver V1.3.2.0 (WHQL) - 2022031401 | |
| 版本 | V1.3.2.0 | |
| 更新時間 | 2022-03-15 13:47:31 | |
| 檔案大小 | 4.6MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 應用程序接口 | Windows SDC API V1.0.4.0 | |
| 版本 | Ver 1.0.4.0 | |
| 更新時間 | 2022-03-15 18:16:18 | |
| 檔案大小 | 3MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 驅動程式 | Linux IO Expansion Card Driver V2.0.0.0 | |
| 版本 | 2.0.0.0 | |
| 更新時間 | 2022-06-01 16:05:49 | |
| 檔案大小 | 5.9MB | |
| 作業系統 |
Linux Kernel 5.4
|
NODE-RED 開發套件下載
| SDC Service | SDC Node-RED Service |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:07:01 | |
| 檔案大小 | 55.4KB | |
| 作業系統 | Windows 10 32/64 bit |
| 範例檔案 | Node-RED SUNIX IO 範例 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:13:09 | |
| 檔案大小 | 1.7KB | |
| 作業系統 | Windows 10 32/64 bit |
| 應用手冊 | Azure IoT Central 應用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:27:46 | |
| 檔案大小 | 2.6MB |
| 使用手冊 | SDC Node-RED 使用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:29:37 | |
| 檔案大小 | 2MB |
EdgeX 相關資料下載
| 範例程式碼 | Device Service 範例程式碼 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:34:18 | |
| 檔案大小 | 11.9KB | |
| 作業系統 | Ubuntu、Linux 4.6 above |
| 演示檔案 | SUNIX SDC 演示使用 Edge X |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:55:22 | |
| 檔案大小 | 398.4KB |
SDC4880B
工業級PCIe I/O控制通訊卡
4埠 RS-232/422/485
8+8通道隔離數位輸入/輸出

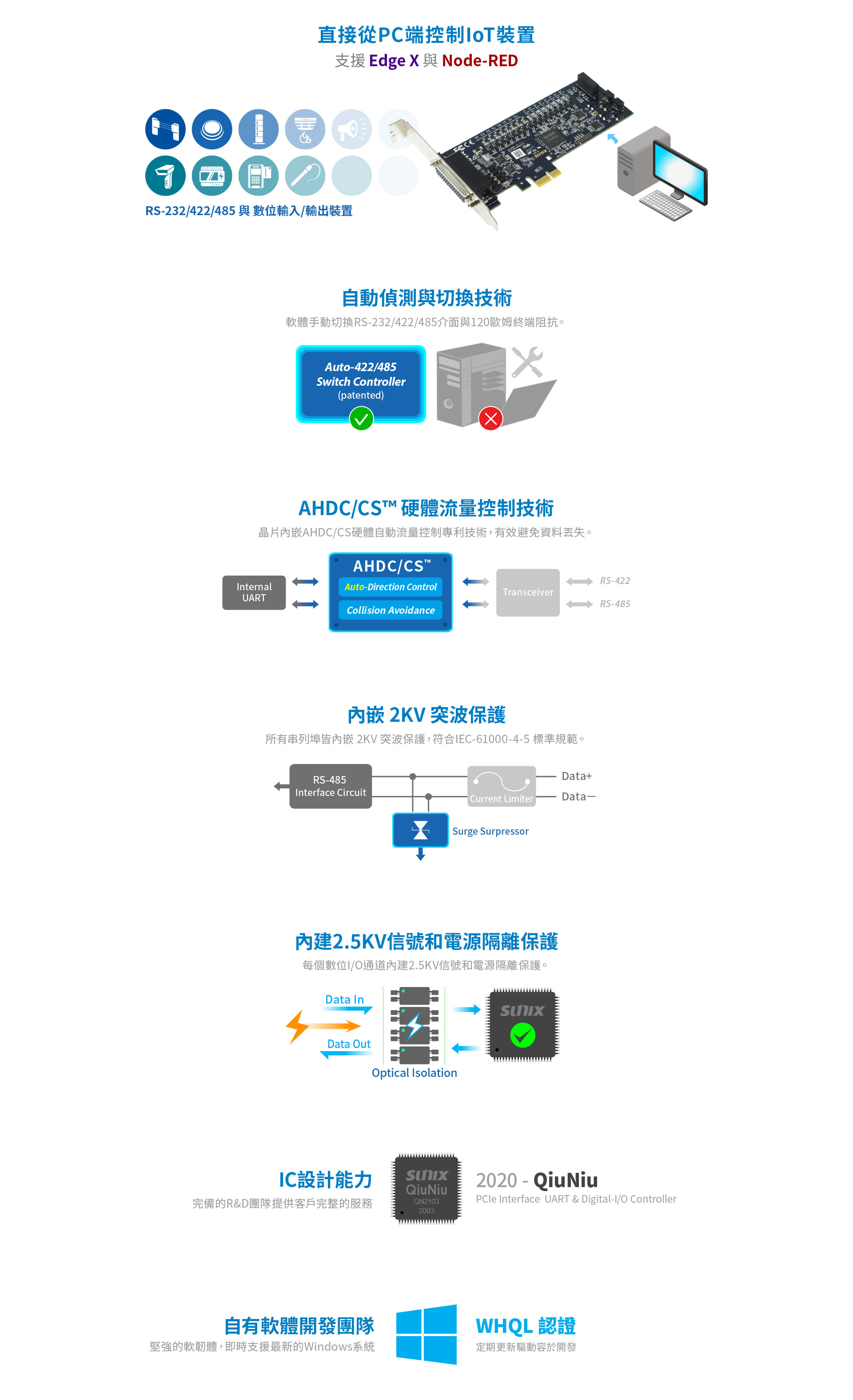

產品特性:
串列埠介面:
數位I/O介面:
- 符合PCI Express Base Specification 規範2.1版本設計。
- 搭載高性能SUNIX QiuNiu串列與I/O控制器。
- 隨插即用，I/O位址和IRQ由系統自動分配。
- 針對綠色環境和工業應用的超低功耗（<1.5W）設計。
- 高品質的電子元件，確保產品品質、高穩定性和可靠度。
- 支援Microsoft Windows 10 作業系統，提供C 、C# 語言範例程式。
- 可透過C語言範例程式結合EdgeX Device C SDK 進行EdgeX裝置服務開發。
- 支援Node-RED的Serial與Modbus通訊模組。
- 通過CE、FCC、RoHS和Microsoft認證。
- 支援標準和短檔板設計，以滿足各種PC主機的要求。
串列埠介面:
- 擴充內部2埠RS-232/422/485和外部2埠RS-232/422/485介面。
- 使用16C950 UART控制器與內建 128 Byte 硬體FIFO，提供可靠高速的串列通訊傳輸。
- 可用軟體手動切換RS-232/422/485介面與120歐姆終端阻抗。
- 晶片內嵌AHDC/CS硬體自動流量控制專利技術，有效避免資料丟失。
- 所有串列埠皆內嵌 2KV 突波保護，符合IEC-61000-4-5 標準規範。
數位I/O介面:
-
擴充8個隔離數位輸入通道。
- 支援NPN和PNP設備
- 支援乾接點和濕接點連接
- 內建數位濾波器進行降噪
- 內建32位元計數器，用於所有數位輸入通道
- 擴充8個NPN型隔離數位輸出通道，具有初始值（啟動和重啟）保護。
- 每個通道內建2.5KV信號和電源隔離保護，可讓輸入信號完全浮動，防止接地回路。
SUNIX SDC4880B工業級I/O PCI Express控制卡，設計用於PC架構的物聯網閘道器或桌上型電腦，實現工業自動化中的資料擷取、I/O控制和串列通訊。SDC4880B搭載高性能的SUNIX QiuNiu串列和數位I/O控制器，還內建了許多SUNIX的先進功能和技術。此外，SUNIX還提供軟體開發API和SDK函式庫，允許使用者在Windows 10作業系統下進行軟體開發。提供的軟體包括動態連結程式庫DLL、C、C# 程式語言範例程式，使開發應用軟體更容易。SUNIX SDC4880B以經濟高效的軟體加值設計，豐富I/O擴充能力，為工控應用提供了最佳串列通訊與I/O控制的解決方案。
介紹
SUNIX SDC4880B工業級I/O PCI Express控制卡，設計用於PC架構的物聯網閘道器或桌上型電腦，實現工業自動化中的資料擷取、I/O控制和串列通訊。SDC4880B搭載高性能的SUNIX QiuNiu串列和數位I/O控制器，還內建了許多SUNIX的先進功能和技術。此外，SUNIX還提供軟體開發API和SDK函式庫，允許使用者在Windows 10作業系統下進行軟體開發。提供的軟體包括動態連結程式庫DLL、C、C# 程式語言範例程式，使開發應用軟體更容易。SUNIX SDC4880B以經濟高效的軟體加值設計，豐富I/O擴充能力，為工控應用提供了最佳串列通訊與I/O控制的解決方案。
特點
規格
產品規格
| 介面 | PCI Express |
| 晶片 | 高性能SUNIX QiuNiu 串列和數位I/O控制器 |
| 匯流排 | PCI Express Gen1 x1規格，單傳輸通道 (x1) |
| IRQ & IO | 由系統自動分配 |
| ESD 保護 |
±15KV IEC61000-4-2 空氣放電保護 ±8KV IEC61000-4-2 接觸放電保護 |
串列埠規格
| 介面 | RS-232/422/485 |
| 埠數 | 4 埠 |
| 控制器 | 16C950 UART 相容 |
| 資料位元 | 5, 6, 7, 8 |
| FIFO | 128byte(硬體) |
| 同位位元 | even, odd, none, mark, space |
| 鮑率 | 50bps ~921.6Kbps |
| 流量控制 |
RS-232: CTS/RTS (硬體), DTR/DSR (硬體), Xon/Xoff (軟體) RS-422/485: Xon/Xoff (軟體) |
| 終端阻抗 | 120Ω |
| IRQ & IO | 由系統自動分配 |
| 突波保護 | 2KV 突波保護 (符合IEC61000-4-5標準規範) |
| 信號定義 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485: Data+, Data-, GND |
| PCB 連接器 | 2 埠於DB44 母座連接器 / 2 埠於Pin header連接器(Pitch 1.0) |
數位輸入
| 類型 | NPN & PNP |
| 通道數量 | 8 通道 |
| 乾接點 |
邏輯準位 0：開路 邏輯準位 1：閉路至 GND |
| 濕接點 |
邏輯準位 0: 0 至 3VDC 邏輯準位 1: 10 至 50VDC |
| 輸入阻抗 | 10KΩ |
| 隔離 | 2500 VDC |
| 頻率 | 輸入範圍2KHz(最高) |
| 接腳定義 | DI1~DI8, COM, GND |
| 計數器 | 32 位元計數器(所有通道上) |
| 模式中斷 | 事件觸發（上升緣、下降緣、雙重模式）和輪詢所有通道 |
| 降噪 | 數位濾波器 |
| PCB 連接器 | DB44母座連接器 |
數位輸出 Communication
| 類型 | NPN |
| 通道數量 | 8 通道 |
| 電壓範圍 | 3.5 至 40VDC |
| 電流 | 每個通道 500mA |
| 隔離 | 2500VDC |
| 接腳定義 | DO1~DO8, PWR, GND |
| 預設值保護 | 自動載入輸出預設值 (啟動和重新啟動時) |
| PCB Connector | DB44 母座連接器 |
軟體支援
| Microsoft |
Windows 10 (X86/X64) |
|
SDK |
程式庫：Windows 的DLL支持C, C++, C# 程式語言 |
|
第三方軟體支援 |
支援Node-RED的Serial與Modbus通訊模組。 |
安規認證
| 硬體 |
CE / FCC / VCCI / BSMI |
環境產品聲明
| 綠色產品 |
RoHS, WEEE |
環境資訊
| 工作溫度 |
-20 至 70°C (-4 至 158°F) |
| 工作濕度 | 5 至 95% (無凝結) |
|
儲存溫度 |
-20 至 70°C (-4 至 158°F) |
板卡尺寸
| PCB 尺寸 |
146 x 68.5 mm |
| 檔板尺寸 | 標準 121 mm / 短檔板 79.2mm |
|
檔板空間 |
1 |
配件
包裝配件
Serial RS-232 D-Sub 9-pin male with nuts on cable
- Part No. 1WDB-09M03010W100A
- 30cm
- 2 pcs
DB44 to 2-port DB9 Male & 1-port DB25 Female Connection Cable
- 100 cm
- 1 pcs.
SDC Brackets Standard & Low Profile
- Standard 121 mm & Low Profile 79.2mm
- Bracket Space: 1
支援
使用手冊下載
| 使用手冊 | SDC Series User Manual |
|
| 版本 | Ver 1.3 | |
| 更新時間 | 2021-02-23 18:05:58 | |
| 檔案大小 | 3.1MB |
產品規格書下載
| 產品規格書 | SDC4880B Datasheet CH |
|
快速安裝指南下載
| 快速安裝指南 | SDC Series QIG_ch |
|
驅動程式下載
| 驅動程式 | Windows IO Expansion Card Driver V1.3.2.0 (WHQL) - 2022031401 | |
| 版本 | V1.3.2.0 | |
| 更新時間 | 2022-03-15 13:47:31 | |
| 檔案大小 | 4.6MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 應用程序接口 | Windows SDC API V1.0.4.0 | |
| 版本 | Ver 1.0.4.0 | |
| 更新時間 | 2022-03-15 18:16:18 | |
| 檔案大小 | 3MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 驅動程式 | Linux IO Expansion Card Driver V2.0.0.0 | |
| 版本 | 2.0.0.0 | |
| 更新時間 | 2022-06-01 16:05:49 | |
| 檔案大小 | 5.9MB | |
| 作業系統 |
Linux Kernel 5.4
|
NODE-RED 開發套件下載
| SDC Service | SDC Node-RED Service |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:07:01 | |
| 檔案大小 | 55.4KB | |
| 作業系統 | Windows 10 32/64 bit |
| 範例檔案 | Node-RED SUNIX IO 範例 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:13:09 | |
| 檔案大小 | 1.7KB | |
| 作業系統 | Windows 10 32/64 bit |
| 應用手冊 | Azure IoT Central 應用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:27:46 | |
| 檔案大小 | 2.6MB |
| 使用手冊 | SDC Node-RED 使用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:29:37 | |
| 檔案大小 | 2MB |
EdgeX 相關資料下載
| 範例程式碼 | Device Service 範例程式碼 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:34:18 | |
| 檔案大小 | 11.9KB | |
| 作業系統 | Ubuntu、Linux 4.6 above |
| 演示檔案 | SUNIX SDC 演示使用 Edge X |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:55:22 | |
| 檔案大小 | 398.4KB |
