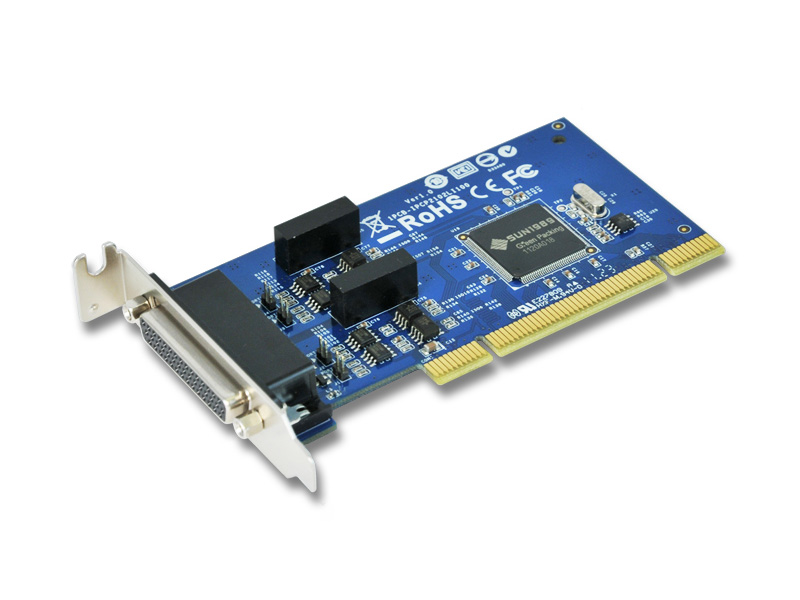

IPC-P2102LI

工業型2埠RS-422/485 短鐵片Universal PCI串列通信卡帶突波及光電隔離保護
  • 擴充2埠RS-422/485串列,傳輸速率達921.6 Kbps.
  • 所有串列信號內嵌600W突波保護,符合IEC61000-4-5標準
  • 所有串列信號內嵌2.5KV光電隔離保護
  • 搭載高性能SUN1989 16C950 UART 單晶片
  • 相容PCI 33MHz 3.0/2.3/2.2/2.1規格
  • 支援64/32-bit PCI,以及通用3.3V & 5V插槽供電
  • 獨有RS-422和RS-485訊號自動識別及切換技術
  • AHDC/CS RS-485自動流向控制及載波偵測技術
  • 自動流量控制技術可有效避免資料丟失
  • 所有串列信號內嵌15KV靜電保護,符合IEC1000-4-2標準
  • 隨插即用,I/O 位址和IRQ由系統BIOS分配
  • 通過微軟WHQL嚴格認證,確保硬體的最佳相容性
  • 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
  • 符合綠色環保RoHS、WEEE規範
  • 支援Microsoft Windows, Linux 和 DOS 作業系統

介紹

三泰全系列I/O卡搭載SUNIX自有晶片,通過微軟WHQL嚴格驗證,並取得全球安規認證,確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用,除了自主研發的高集成、低耗電晶片,專業的軟硬體研發團隊,完整支援最新的Windows / Linux 作業系統,並累積豐富的經驗及技術,可以滿足不同客戶的特殊需求,是個人、商業和工業應用最佳的選擇。

特點

規格

介面

介面 RS-422/485 串列
晶片 高性能SUNIX SUN198916C950 UART 單晶片
匯流排 Universal PCI 64/32bit 3.3V/5V PCI Ver 3.0, 2.3, 2.2, 2.1
IRQ & IO 系統分配

串列通訊

介面 RS-422/485
埠數 2埠
FIFO 128byte 硬體
信號 RS-422: TxD+, TxD-, RxD+, RxD-, GND
4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND
2-wire RS-485: Data+, Data-, GND
波特率 50bps ~ 921.6Kbps
資料位 5, 6, 7, 8
停止位 1, 1.5, 2
奇偶校驗 even, odd, none, mark, space
流量控制 Xon/Xoff 軟體
保護 ±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護
±15KV ESD IEC61000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
突波保護 所有串列信號內嵌600W突波保護,符合IEC61000-4-5標準
光電隔離保護 所有串列信號內嵌2.5KV光電隔離保護
PCB 連接器 DB44 母頭
纜線連接器 DB9 公頭

驅動支援

Windows Client XP / Vista / 7 / 8.x / 10 (X86/X64) / 11
Windows Server 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64)
Windows Embedded XP Embedded / POSReady 2009 / POSReady / Embedded System 2009
Linux Linux 2.x / 3.x / 4.x / 5.x / 6.x
DOS DOS
*UNIX FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris
上列 "*" 標註為專案支援之作業系統,如有進一步需求歡迎洽詢我們

認證

硬體 CE, FCC, VCCI, BSMI
軟體 Microsoft WHQL Windows
Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11
Microsoft Server: 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64)

環境

工作溫度 0 to 70°C (32 to 158°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 85°C (-4 to 185°F)

尺寸

PCB 尺寸 120x63 mm
鐵片 短鐵片 80 mm
鐵片擋板空間 1


配件

包裝配件

DB44 to 2-port DB9 Male Connection Cable
  • 40 cm
  • Part Number: 1WDB-44M04009D2000
  • 1 pcs


選購配件

DB9 Female to 5-pin Terminal Block Adapter
  • Part No.: DB9FTOTB50410

支援

使用手冊下載

使用手冊 PCI RS-422485 Manual-771-PCI422002-S01
版本 Ver 3.0
更新時間 2017-07-24 14:24:09
檔案大小 1.5MB

產品規格書下載

產品規格書 IPC-P2102LI Datasheeet

快速安裝指南下載

快速安裝指南 PCI RS-422485 Quick Installation Guide

驅動程式下載

驅動程式 SUN1999Driver V10.2.8.0 (WHQL)
版本 10.2.8.0
更新時間 2024-10-18 15:46:26
檔案大小 10.3MB
作業系統
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V9.2.2.0(WHQL)
版本 9.2.2.0
更新時間 2021-01-05 09:27:46
檔案大小 9.4MB
作業系統
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
驅動程式 SUN1999Driver V8.2.0.0 (WHQL)
版本 8.2.0.0
更新時間 2023-01-12 13:34:21
檔案大小 4.4MB
作業系統
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
驅動程式 SUN1999Driver V8.1.5.0 (WHQL)
版本 8.1.5.0
更新時間 2023-01-11 17:08:11
檔案大小 4.5MB
作業系統
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
驅動程式 WinCE 6.0 Driver V1.2.0.0
版本 1.2.0.0
更新時間 2019-07-08 17:59:12
檔案大小 301.2KB
作業系統
Windows CE 6.0
驅動程式 WinCE 5.0 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:02
檔案大小 280KB
作業系統
Windows CE 5.0
驅動程式 WinCE 4.2 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:47
檔案大小 235.6KB
作業系統
Windows CE 4.2
驅動程式 SUN1999/2000 Linux Inbox Driver User Guideline
版本 1.0
更新時間 2022-05-31 17:59:20
檔案大小 1.2MB
作業系統
Linux Kernel 5.4 above
驅動程式 snx_V2.1.0.0
版本 V2.1.0.0
更新時間 2024-10-29 15:49:56
檔案大小 704.9KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
應用程序接口 Hardware Library for Windows
版本 20110623
更新時間 2022-03-25 11:03:58
檔案大小 3.7MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
應用程序接口 Hardware Library for Linux (snx module)
版本 1.3.1.0
更新時間 2024-10-16 10:36:59
檔案大小 750.9KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
驅動程式 SUNDOS1.00.00.006
版本 1.00.00.006
更新時間 2014-08-19 10:36:25
檔案大小 21KB
作業系統
DOS
