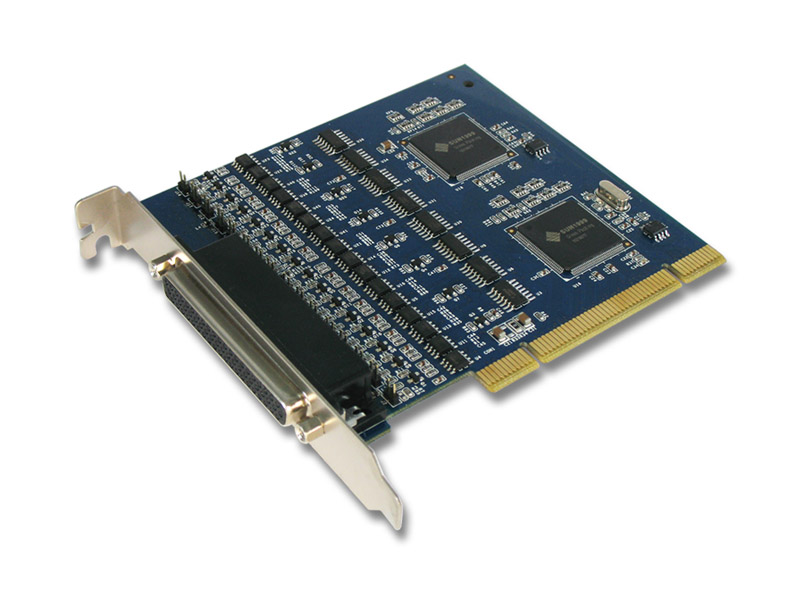

IPC-P3108
8 埠工業型RS-232/422/485 Universal PCI 通信卡
- 擴充8埠RS-232/422/485串列，傳輸速率達921.6 Kbps.
- 搭載高性能SUN1999 16C950 UART 單晶片
- 相容PCI 33MHz 3.0/2.3/2.2/2.1規格
- 支援64/32-bit PCI，以及通用3.3V & 5V插槽供電
- 獨有RS-422和RS-485訊號自動識別及切換技術
- AHDC/CS RS-485自動流向控制及載波偵測技術
- 自動流量控制技術可有效避免資料丟失
- 所有串列信號內嵌15KV靜電保護，符合IEC1000-4-2標準
- 隨插即用，I/O 位址和IRQ由系統BIOS分配
- 通過微軟WHQL嚴格認證，確保硬體的最佳相容性
- 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
- 符合綠色環保RoHS、WEEE規範
- 支援Microsoft Windows, Linux 和 DOS 作業系統
介紹
三泰全系列I/O卡搭載SUNIX自有晶片，通過微軟WHQL嚴格驗證，並取得全球安規認證，確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用，除了自主研發的高集成、低耗電晶片，專業的軟硬體研發團隊，完整支援最新的Windows / Linux 作業系統，並累積豐富的經驗及技術，可以滿足不同客戶的特殊需求，是個人、商業和工業應用最佳的選擇。
特點
規格
介面
| 介面 | RS-232/422/485 串列 |
| 晶片 | 高性能SUNIX SUN1999 16C950 UART 單晶片 |
| 匯流排 | Universal PCI 64/32bit 3.3V/5V PCI Ver 3.0, 2.3, 2.2, 2.1 |
| IRQ & IO | 系統分配 |
串列通訊
| 介面 | RS-232/422/485 |
| 埠數 | 8埠 |
| FIFO | 128byte 硬體 |
| 信號 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI RS-422: TxD+, TxD-, RxD+, RxD-, GND 4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND 2-wire RS-485: Data+, Data-, GND |
| 波特率 | 50bps ~ 921.6Kbps |
| 資料位 | 5, 6, 7, 8 |
| 停止位 | 1, 1.5, 2 |
| 奇偶校驗 | even, odd, none, mark, space |
| 流量控制 | Xon/Xoff 軟體 |
| 保護 |
±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護 ±15KV ESD IEC61000-4-2 空氣放電保護 ±8KV ESD IEC61000-4-2 接觸放電保護 |
| PCB 連接器 | DB62 母頭 |
驅動支援
| Windows Client | XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 |
| Windows Server | 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
| Windows Embedded | XP Embedded / POSReady 2009 / POSReady / Embedded System 2009 |
| Linux | Linux 2.x / 3.x / 4.x / 5.x / 6.x |
| DOS | DOS |
| *UNIX | FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris |
| 上列 "*" 標註為專案支援之作業系統，如有進一步需求歡迎洽詢我們 | |
認證
| 硬體 | CE, FCC, VCCI, BSMI |
| 軟體 |
Microsoft WHQL Windows Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 Microsoft Server: 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
環境
| 工作溫度 | 0 to 70°C (32 to 158°F) |
| 工作濕度 | 5 to 95% RH |
| 儲存溫度 | -20 to 85°C (-4 to 185°F) |
尺寸
| PCB 尺寸 | 120x107 mm |
| 鐵片 | 長鐵片 121 mm |
| 鐵片擋板空間 | 1 |
配件
包裝配件
DB62 to 8-port DB9 Male Connection Cable
- 40 cm
- Part No.: 1WDB-62M04009D8000
- 1 pcs.
選購配件
DB9 Female to 5-pin Terminal Block Adapter
- Part No.: DB9FTOTB50410
支援
使用手冊下載
| 使用手冊 | PCI RS-422485 Manual-771-PCI422002-S01 |
|
| 版本 | Ver 3.0 | |
| 更新時間 | 2017-07-24 14:24:09 | |
| 檔案大小 | 1.5MB |
| 使用手冊 | PCI RS-232422485 Manual - 771-PCI3SER02-S01 |
|
| 版本 | Ver 3.0 | |
| 更新時間 | 2017-07-24 12:02:28 | |
| 檔案大小 | 1.4MB |
產品規格書下載
| 產品規格書 | IPC-P3108-Datasheet-Ver10 |
|
快速安裝指南下載
| 快速安裝指南 | PCI RS-232/422/485 Quick Installation Guide |
|
驅動程式下載
| 驅動程式 | SUN1999Driver V10.2.8.0 (WHQL) | |
| 版本 | 10.2.8.0 | |
| 更新時間 | 2024-10-18 15:46:26 | |
| 檔案大小 | 10.3MB | |
| 作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 11 IoT Enterprise 24H2
Windows 11 IoT Enterprise LTSC 2024
Windows 11 Enterprise LTSC 2024
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
| 驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
| 版本 | 9.2.2.0 | |
| 更新時間 | 2021-01-05 09:27:46 | |
| 檔案大小 | 9.4MB | |
| 作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
| 驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
| 版本 | 8.2.0.0 | |
| 更新時間 | 2023-01-12 13:34:21 | |
| 檔案大小 | 4.4MB | |
| 作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
| 驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
| 版本 | 8.1.5.0 | |
| 更新時間 | 2023-01-11 17:08:11 | |
| 檔案大小 | 4.5MB | |
| 作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
| 驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
| 版本 | 1.2.0.0 | |
| 更新時間 | 2019-07-08 17:59:12 | |
| 檔案大小 | 301.2KB | |
| 作業系統 |
Windows CE 6.0
|
| 驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:02 | |
| 檔案大小 | 280KB | |
| 作業系統 |
Windows CE 5.0
|
| 驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:47 | |
| 檔案大小 | 235.6KB | |
| 作業系統 |
Windows CE 4.2
|
| 驅動程式 | snx_V2.1.0.0 | |
| 版本 | V2.1.0.0 | |
| 更新時間 | 2024-10-29 15:49:56 | |
| 檔案大小 | 704.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 應用程序接口 | Hardware Library for Windows | |
| 版本 | 20110623 | |
| 更新時間 | 2022-03-25 11:03:58 | |
| 檔案大小 | 3.7MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
|
| 應用程序接口 | Hardware Library for Linux (snx module) | |
| 版本 | 1.3.1.0 | |
| 更新時間 | 2024-10-16 10:36:59 | |
| 檔案大小 | 750.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 驅動程式 | SUNDOS1.00.00.006 | |
| 版本 | 1.00.00.006 | |
| 更新時間 | 2014-08-19 10:36:25 | |
| 檔案大小 | 21KB | |
| 作業系統 |
DOS
|
