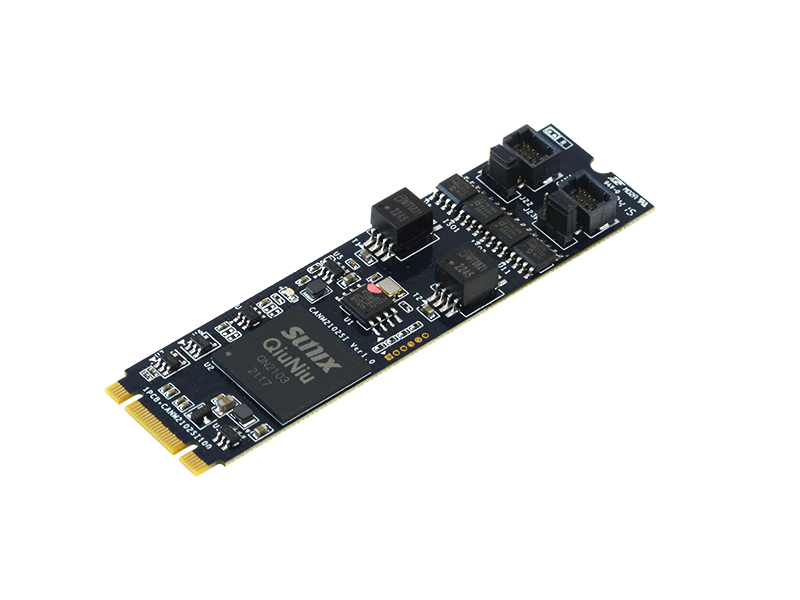

CAN-M2102SI
M.2 2280 兩通道 CAN FD 通訊卡
內建突波與隔離保護
Features:
- 針對 M.2 2280 擴充槽 (Key-B 或 M) 所設計的PCI-E通信擴展卡
- 搭載高穩定度的 SUNIX CAN FD 控制器
- 符合 CAN 2.0 / FD 協定
- CAN FD 資料傳輸速率最高可達 8 Mbit/s
- 每個 CAN 通道內建 500V 隔離保護
- 突波保護最高可達 1KV
- 即插即用，由系統自動分配 I/O 位址與 IRQ
- 支援 Windows 與 Linux SocketCAN 驅動程式
介紹
SUNIX CAN-M2102SI 工業級 M.2 兩埠高速 CAN FD 通訊卡，設計用於邊緣電腦，實現電動車產業應用中的 CAN FD 與 CAN bus 資料傳輸功能。CAN-M2102SI 搭載 SUNIX 數位 I/O 控制器，還內建了許多SUNIX的先進功能和技術。此外，SUNIX 還提供 SocketCAN 驅動程式，允許使用者在 Windows 與 Linux 作業系統下進行軟體開發。SUNIX CAN-M2102SI 通訊卡賦予 CAN / CAN FD 界面具有擴充性功能，使其成為電動車、AGV/AMR 以及 IVI (車載娛樂系統) 應用的最佳 CAN bus 通訊解決方案。
規格
產品規格
| 介面 | M.2 PCIe |
| 晶片 | SUNIX CAN FD 控制器 |
| 匯流排 | PCI Express 2.0 x 1(單通道) M.2 2280 Type, 59-pin Key B+M 公頭 |
| IRQ & IO | 由系統自動分配 |
| ESD 保護 |
±15KV IEC61000-4-2 空氣放電保護 ±8KV IEC61000-4-2 接觸放電保護 每個通道內建 500V 隔離保護 突波保護 1KV |
CAN 通訊
| 類型 | CAN 2.0 / CAN FD |
| 通道數量 | 2 |
| 仲裁波特率 | 1 Mbit/s |
| 波特率 | 8 Mbit/s |
| 隔離 | 500 VDC |
| 針腳定義 | CAN H, CAN L, GND |
| 終端電阻 | 120Ω (跳線控制) |
| PCB 連接器 | 2 個 x 2x5 排針 pitch 1.0mm (180°) |
軟體支援
| Microsoft |
Windows 10 (32/64bit) / 11 (64bit) |
|
Linux SocketCAN |
Linux Kernel 5.x / 6.x |
安規認證
| 硬體 |
CE / FCC / VCCI / BSMI |
環境產品聲明
| 綠色產品 |
RoHS, WEEE |
環境資訊
| 工作溫度 |
-20 to 70°C (-4 to 158°F) |
|
工作濕度 |
5 to 95% (無凝結) |
|
儲存溫度 |
-20 to 85°C (-4 to 185°F) |
板卡尺寸
| PCB 尺寸 |
22 x 80 mm |
配件
包裝配件
D-Sub 9-pin male with nuts on cable
- Part No. 1WDB-09M03010W100A
- 30cm
- 2 pcs
支援
使用手冊下載
| 使用手冊 | SUNCAN FD Series User Manual |
|
| 版本 | Ver. 1.2 | |
| 更新時間 | 2024-10-08 17:19:33 | |
| 檔案大小 | 6.3MB |
產品規格書下載
| 產品規格書 | CAN-M2102SI Datasheet TC |
|
快速安裝指南下載
| 快速安裝指南 | Industrial CANFD Control Card QIG (SUNCAN) |
|
驅動程式下載
| 驅動程式 | Windows SDC IO Manager x64 V1.0.3.0_20241119 | |
| 版本 | V1.0.3.0 | |
| 更新時間 | 2024-11-19 13:40:37 | |
| 檔案大小 | 41.9MB | |
| 作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 64 bit
Windows 10 21H2 (21H2) 64 bit
Windows 10 21H1 (21H1) 64 bit
Windows 10 20H2 (20H2) 64 bit
Windows 10 20H1 (2004) 64 bit
Windows Server 2022 64bit
|
| 驅動程式 | Windows SDC IO Manager x86 V1.0.3.0_20241119 | |
| 版本 | V1.0.3.0 | |
| 更新時間 | 2024-11-20 09:52:30 | |
| 檔案大小 | 38.8MB | |
| 作業系統 |
Windows 10 22H2 (22H2) 32 bit
Windows 10 21H2 (21H2) 32 bit
Windows 10 21H1 (21H1) 32 bit
Windows 10 20H2 (20H2) 32 bit
Windows 10 20H1 (2004) 32 bit
|
| 應用程序接口 | Windows SDC API V1.0.3.0_20241119 | |
| 版本 | 1.0.3.0 | |
| 更新時間 | 2024-11-19 14:07:41 | |
| 檔案大小 | 28.9MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 驅動程式 | Linux SDC Expansion Board Driver V2.1.0.0_20241120 | |
| 版本 | V2.1.0.0 | |
| 更新時間 | 2024-11-20 15:59:39 | |
| 檔案大小 | 11.2MB | |
| 作業系統 |
Linux Kernel 6.x
Linux Kernel 5.x
Linux Kernel 4.11 above
|
