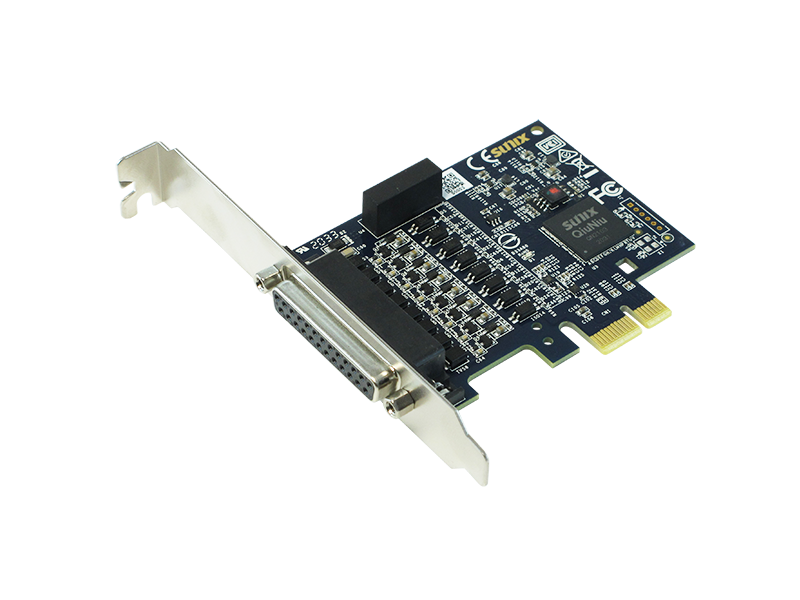

SDC0880I
工業級PCIe I/O控制通訊卡
8+8通道隔離數位輸入/輸出
產品特性:
數位I/O介面:
- 符合PCI Express Base Specification 規範2.1版本設計。
- 搭載高性能SUNIX QiuNiu串列與I/O控制器。
- 隨插即用，I/O位址和IRQ由系統自動分配。
- 針對綠色環境和工業應用的超低功耗（<1.5W）設計。
- 高品質的電子元件，確保產品品質、高穩定性和可靠度。
- 支援Microsoft Windows 10 作業系統，提供C 、C# 語言範例程式。
- 可透過C語言範例程式結合EdgeX Device C SDK 進行EdgeX裝置服務開發。
- 通過CE、FCC、RoHS和Microsoft認證。
- 支援標準和短檔板設計，以滿足各種PC主機的要求。
數位I/O介面:
-
擴充8個隔離數位輸入通道。
- 支援NPN和PNP設備
- 支援乾接點和濕接點連接
- 內建數位濾波器進行降噪
- 內建32位元計數器，用於所有數位輸入通道
- 擴充8個NPN型隔離數位輸出通道，具有初始值（啟動和重啟）保護。
- 每個通道內建2.5KV信號和電源隔離保護，可讓輸入信號完全浮動，防止接地回路。
介紹

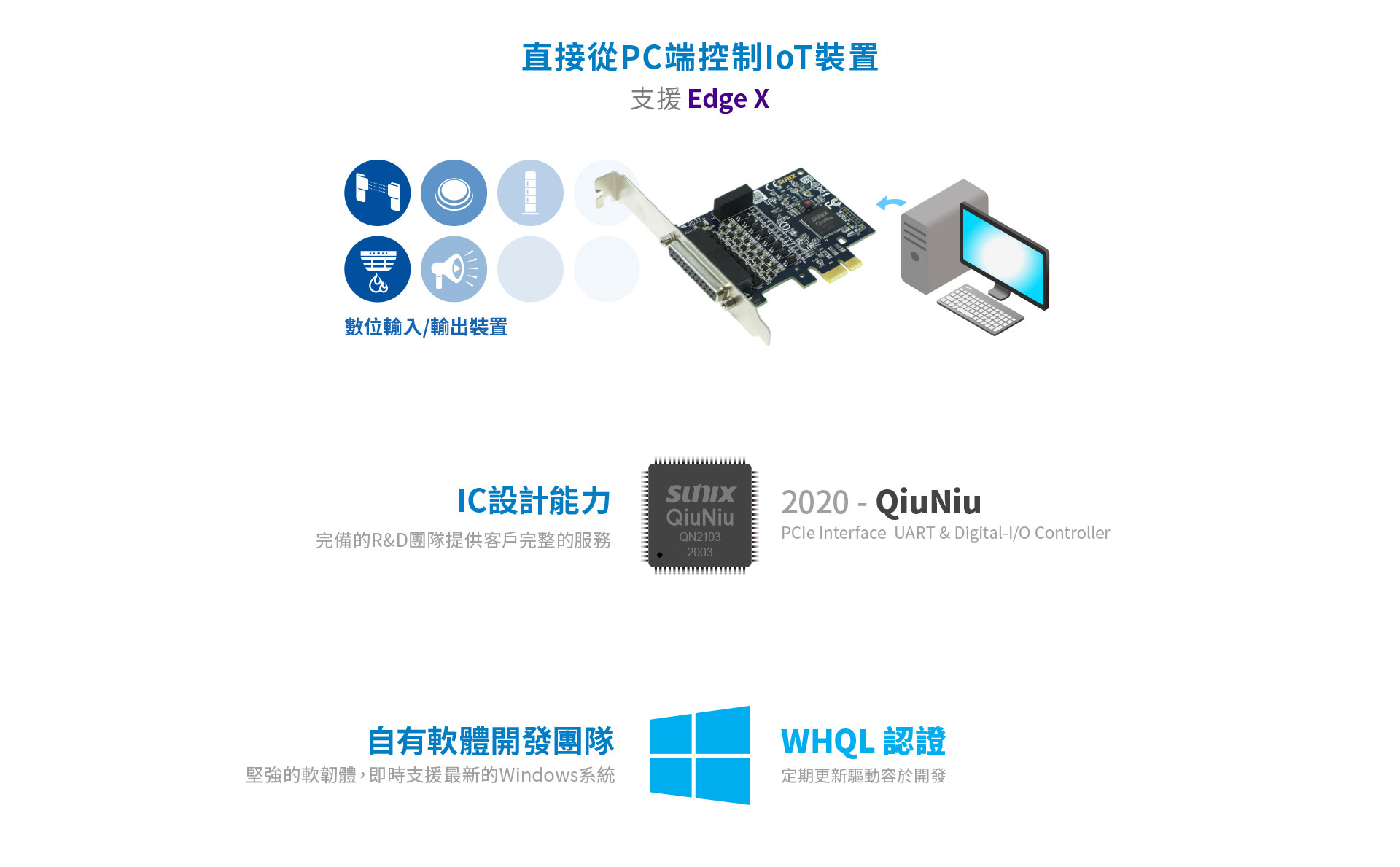

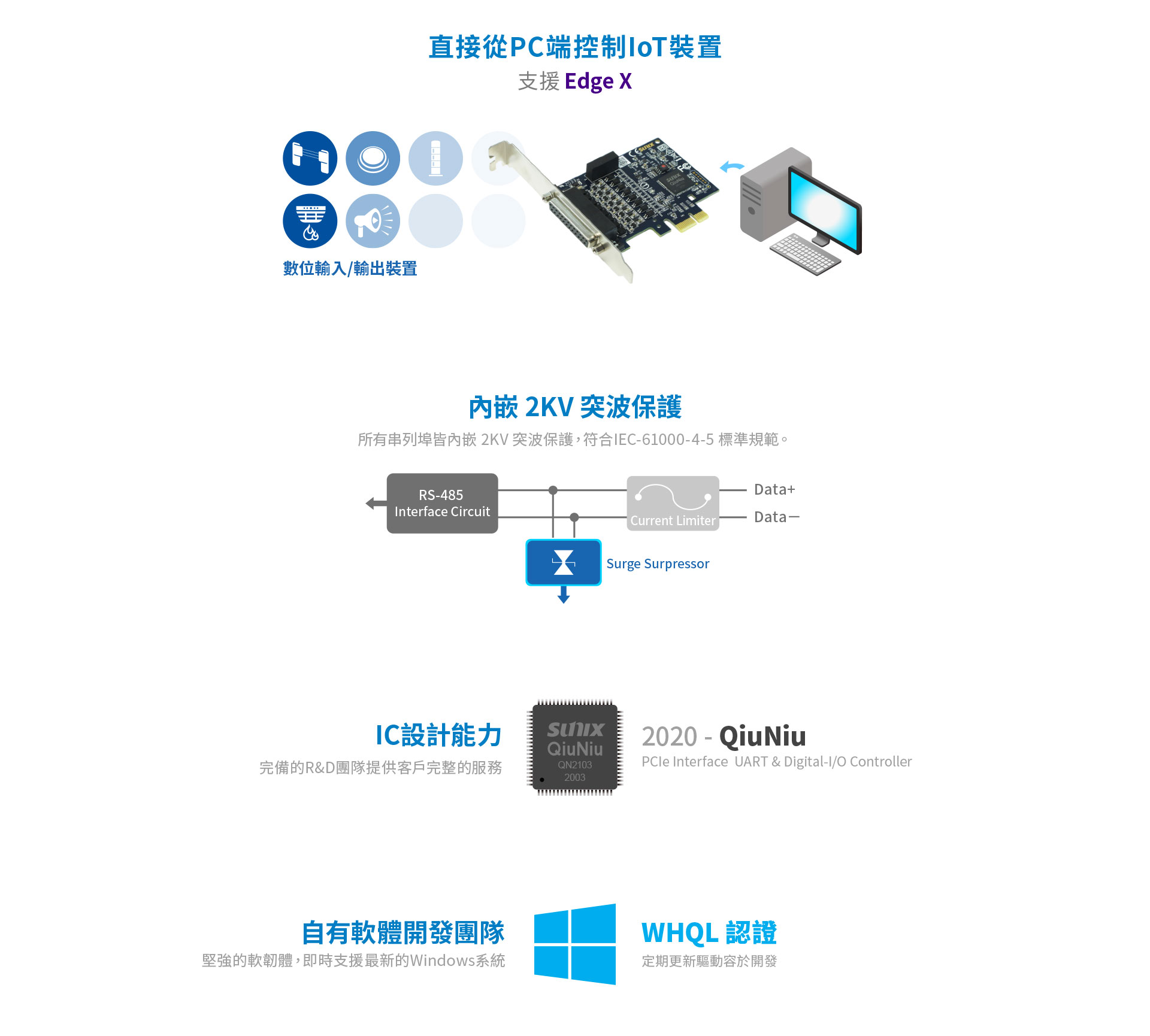

SUNIX SDC0880I工業級I/O PCI Express控制卡，設計用於PC架構的物聯網閘道器或桌上型電腦，實現工業自動化中的資料擷取、I/O控制。SDC0880I搭載高性能的SUNIX QiuNiu數位I/O控制器，還內建了許多SUNIX的先進功能和技術。此外，SUNIX還提供軟體開發API和SDK函式庫，允許使用者在Windows 10作業系統下進行軟體開發。提供的軟體包括動態連結程式庫DLL、C、C# 程式語言範例程式，使開發應用軟體更容易。SUNIX SDC0880I以經濟高效的軟體加值設計，豐富I/O擴充能力，為工控應用提供了最佳I/O控制的解決方案。
特點
規格
產品規格
| 介面 | PCI Express |
| 晶片 | 高性能SUNIX QiuNiu 串列和數位I/O控制器 |
| 匯流排 | PCI Express Gen1 x1規格，單傳輸通道 (x1) |
| IRQ & IO | 由系統自動分配 |
| ESD 保護 |
±15KV IEC61000-4-2 空氣放電保護 ±8KV IEC61000-4-2 接觸放電保護 |
數位輸入
| 類型 | NPN & PNP |
| 通道數量 | 8 通道 |
| 乾接點 |
邏輯準位 0：開路 邏輯準位 1：閉路至 GND |
| 濕接點 |
邏輯準位 0: 0 至 3VDC 邏輯準位 1: 10 至 50VDC |
| 輸入阻抗 | 10KΩ |
| 隔離 | 2500 VDC |
| 頻率 | 輸入範圍2KHz(最高) |
| 接腳定義 | DI1~DI8, COM, GND |
| 計數器 | 32 位元計數器(所有通道上) |
| 模式中斷 | 事件觸發（上升緣、下降緣、雙重模式）和輪詢所有通道 |
| 降噪 | 數位濾波器 |
| PCB 連接器 | DB25母座連接器 |
數位輸出 Communication
| 類型 | NPN |
| 通道數量 | 8 通道 |
| 電壓範圍 | 3.5 至 40VDC |
| 電流 | 每個通道 500mA |
| 隔離 | 2500VDC |
| 接腳定義 | DO1~DO8, PWR, GND |
| 預設值保護 | 自動載入輸出預設值 (啟動和重新啟動時) |
| PCB Connector | DB25 母座連接器 |
軟體支援
| Microsoft |
Windows 10 (X86/X64) |
|
SDK |
程式庫：Windows 的DLL支持C, C++, C# 程式語言 |
|
第三方軟體支援 |
可透過C語言範例程式結合EdgeX Device C SDK開發EdgeX裝置服務。 |
安規認證
| 硬體 |
CE / FCC / VCCI / BSMI |
環境產品聲明
| 綠色產品 |
RoHS, WEEE |
環境資訊
| 工作溫度 |
-20 至 70°C (-4 至 158°F) |
| 工作濕度 | 5 至 95% (無凝結) |
|
儲存溫度 |
-20 至 70°C (-4 至 158°F) |
板卡尺寸
| PCB 尺寸 |
84.44 x 68.5 mm |
| 檔板尺寸 | 標準 121 mm / 短檔板 79.2mm |
|
檔板空間 |
1 |
配件
包裝配件
DB25 Male to Female Connection Cable
- 100 cm
- 1 pcs.
Brackets Standard & Low Profile
- Standard 121 mm & Low Profile 79.2mm
- Bracket Space: 1
支援
使用手冊下載
| 使用手冊 | SDC Series User Manual |
|
| 版本 | Ver 1.3 | |
| 更新時間 | 2022-08-18 19:50:26 | |
| 檔案大小 | 1.9MB |
產品規格書下載
| 產品規格書 | SDC0880I Datasheet EN |
|
快速安裝指南下載
| 快速安裝指南 | Industrial Digital I/O Card Quick Installation Guide |
|
驅動程式下載
| 驅動程式 | Windows IO Expansion Card Driver V1.3.2.0 (WHQL) - 2022031401 | |
| 版本 | V1.3.2.0 | |
| 更新時間 | 2022-03-15 13:47:31 | |
| 檔案大小 | 4.6MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 應用程序接口 | Windows SDC API V1.0.4.0 | |
| 版本 | Ver 1.0.4.0 | |
| 更新時間 | 2022-06-28 10:01:32 | |
| 檔案大小 | 4.7MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
|
| 驅動程式 | Linux IO Expansion Card Driver V2.0.0.0 | |
| 版本 | V2.0.0.0 | |
| 更新時間 | 2022-11-15 15:35:09 | |
| 檔案大小 | 5.9MB | |
| 作業系統 |
Linux Kernel 5.4
|
NODE-RED 開發套件下載
| SDC Service | SDC Node-RED Service |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:07:01 | |
| 檔案大小 | 55.4KB | |
| 作業系統 | Windows 10 32/64 bit |
| 範例檔案 | Node-RED SUNIX IO 範例 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:13:09 | |
| 檔案大小 | 1.7KB | |
| 作業系統 | Windows 10 32/64 bit |
| 應用手冊 | Azure IoT Central 應用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:27:46 | |
| 檔案大小 | 2.6MB |
| 使用手冊 | SDC Node-RED 使用手冊 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:29:37 | |
| 檔案大小 | 2MB |
EdgeX 相關資料下載
| 範例程式碼 | Device Service 範例程式碼 |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:34:18 | |
| 檔案大小 | 11.9KB | |
| 作業系統 | Ubuntu、Linux 4.6 above |
| 演示檔案 | SUNIX SDC 演示使用 Edge X |
|
| 版本 | V1.0.0.0 | |
| 更新時間 | 2021-08-02 16:55:22 | |
| 檔案大小 | 398.4KB |
