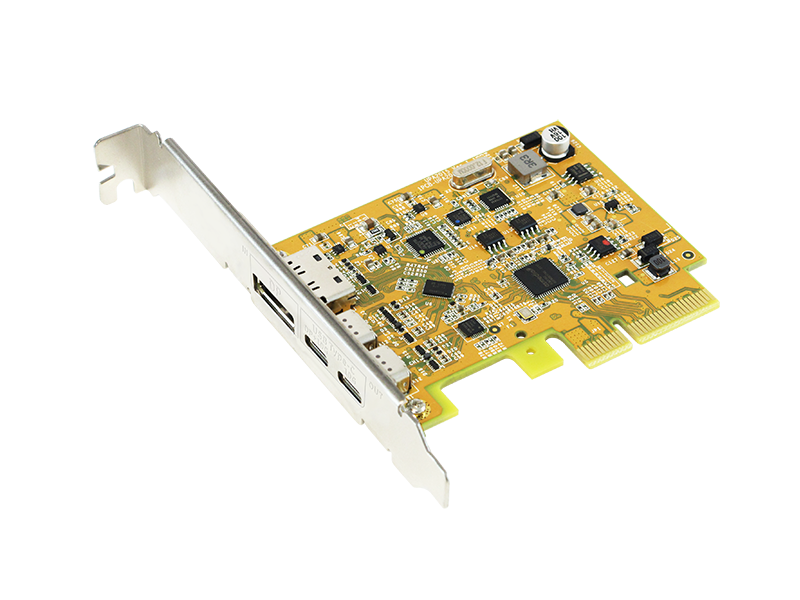

UPA2015

USB3.2 Gen2 10G 與 DisplayPort Alt-Mode PCIe擴充卡搭載 雙USB Type-C 連接器輸出
  • 支援PCI Express Rev3.0第三代規格, x2 (two-lane)匯流排。
  • 擴充卡提供兩個獨立的USB3.2 Gen2 Type-C連接埠做為主機端擴充。
  • 相容於Universal Serial Bus 3.2 第二代規格,速度達10Gbps。
  • 相容於xHCI (eXtensible Host Controller Interface) 版本1.1規範。
  • 支援USB 3.1高速設備,並相容於既有 USB 3.2 Gen2/Gen1, USB 2.0與USB 1.1等設備。
  • 支援USB數據傳輸速率達到10G/5G/480/12/1.5 Mbps。
  • 支援USB連接埠支援最高5VDC/1500mA電源輸出。
  • 每個USB連接埠具備獨立的過電流與短路保護元器件。
  • 影像輸出支援VESA DisplayPort Alternate Mode USB Type-C 版本1.0規範。
  • 影像解析度可達 4K Ultra-HD 3840x2160@60MHz水準。
  • 作業系統支援Microsoft Windows 8.x, 10 與 11。
  • 產品低功耗設計順應綠色節能趨勢,並符合環保RoHS生產製程與物料控管。
  • 通過各國EMC安規認證(CE, FCC, VCCI, BSMI) 確保用戶使用電磁輻射的安全。

介紹

SUNIX三泰 UPA2015 超高速USB3.2 Gen2 10G擴充卡提供了兩個標準的USB Type-C 電腦主機端連接埠,同時支援USB3.2 Gen2傳輸介面提供了高達10Gbps的傳輸速度,以及業界最新的DisplayPort Alt-Mode影像傳輸技術達4K Ultra-HD解析度水準,擴充卡透過PCI Express Rev3.0 第三代匯流排設計達到最佳傳輸效能,適用各式的主機板。此外,優異的電源電路設計,用戶不須使用額外電源線纜取電,每個USB連接埠可以獨立提供標準1500mA@5VDC的電源輸出能力,並搭載USB埠獨立搭載過電流與短路保護元器件,確保用戶上的使用安全。

SUNIX三泰 UPA2015超高速USB3.2 Gen2 10G擴充卡將是您電腦擴展最新介面的解決方案,不論是連接各種USB存儲設備,新型USB TypeC顯示器,數位攝影機、影像顯示擴充、以及各式行動裝置等,將同時兼顧數據傳輸效能、4K UHD影像、輸出電源效率、以及使用便利性的最佳選擇。

特點

規格

硬體

匯流排 PCI Express 3.0 (第三代), x2匯流排
控制器 PCI Express USB 3.2 Gen2 控制器, Asmedia ASM3142
USB 標準 eXtensible Host Controller Interface (xHCI) 版本1.1
系統資源 IRQ & IO由系統分配

USB 通信

介面 Universal Serial Bus 3.2 Gen2 / Gen1 / 2.0 / 1.1
效能 SuperSpeed+(10Gbps), SuperSpeed(5Gbps), High Speed (480Mbps), Full Speed (12Mbps), Low Speed (1.5Mbps)

埠數

2 埠
連接器 USB3.2 Gen2 USB Type-C 連接器母座
保護 ±15KV IEC61000-4-2 靜電測試空氣放電
±8KV IEC61000-4-2 靜電測試接觸放電

影音通信

輸入介面 標準尺寸DisplayPort 連接器母座, 相容DisplayPort 版本1.4/1.2規範
輸出介面 USB Type-C 連接器母座
音效 支援 透過 DisplayPort音訊源

電源

電源來源 PCI Express 匯流排供電
電源輸出 每個USB Type-C 連接埠可以輸出達 +5VDC / 1500mA 能力
(備註:最大電源輸出能力將依照用戶實際使用的電源供應器而定)
電源保護 每個USB Type-C連接埠具備電流過載與短路保護開關
電源功耗 3.0 W @ 3.3VDC (備註:上述擴充卡電源功耗不包含輸出USB至設備的電源)

驅動支援

Windows
Windows 8.x/10(32/64位元) /11(使用內建驅動程式in-box driver)

環境

工作溫度 0 to 60°C (32 to 140°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 70°C (-4 to 158°F)

認證

EMC安規 CE, FCC, VCCI, BSMI
綠色環保 RoHS, CRoHS, WEEE

機構

PCB 尺寸 85.30x 55.75 mm
擋板 標準 120 mm (可選短擋板 80mm)
擋板佔用空間 1


配件

包裝配件

DisplayPort to DisplayPort Cable
  • DisplayPort Male to DisplayPort Male Cable
  • Length : 240mm
  • 1 pcs.

支援

產品規格書下載

產品規格書 UPA2015 Datasheet EN

快速安裝指南下載

快速安裝指南 UPA2015 Quick Installation Guide

驅動程式下載

驅動程式 ASMUSBHost_V116541WHQL
版本 1.16.54.1
更新時間 2019-03-08 14:08:31
檔案大小 11.4MB
作業系統
Windows 7 SP1 32/64 bit
Windows Server 2008 R2 SP1 64bit
