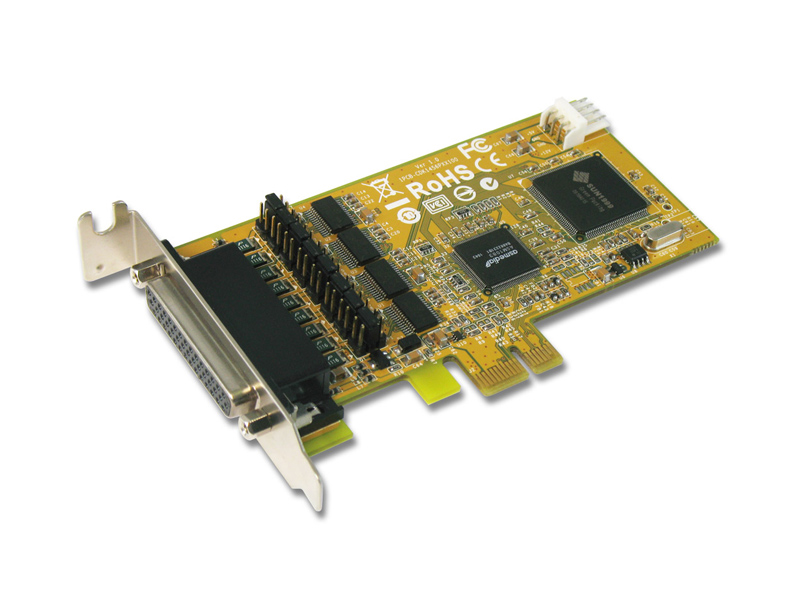

CDK1456PL

4 埠帶電型RS-232串口&錢箱接口介面 & DC插孔Universal PCI Express短鐵片擴充卡
  • 擴充4埠RS-232串列埠,傳輸速度115.2Kbps
  • 同時擴充6針RJ11/12錢箱控制埠,並供電+12VDC
  • 提供1埠+12V電源插孔方便連接POS週邊,如觸控螢幕
  • 提供DB9M串列埠第1針或第9針+5V/12VDC電源輸出
  • 相容PCI Express 1.1規格
  • 搭載高性能SUN1999 16C950 UART單晶片
  • 自動流量控制技術可有效避免資料丟失
  • 所有串列信號內嵌±2KV靜電保護
  • 隨插即用, I/O 位址和IRQ由系統BIOS分配
  • 提供SUNIX Windows API,你輕鬆實現錢箱操作
  • 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
  • 符合綠色環保RoHS、WEEE規範
  • 支援Microsoft Windows, Linux 和 DOS 作業系統

介紹

三泰專精於串列通訊30年,並因此開創出『商業通信』的市場,CDK1456P就是針對POS系統所提供的強大功能擴充卡,除了4埠供電的RS-232,可以連接POS週邊外,更提供了RJ11的錢箱控制埠,以及一個+12VDC電源插孔,方便週邊連接,不用再額外接電。
三泰擁有串列帶電發明專利,起因於觀察到如果經由串列埠直接提供+5V/12V電,那串列設備(如條碼掃描器…)就不需再另外接電,將帶給使用者極大的便利。 三泰全系列I/O卡搭載SUNIX自有晶片,通過微軟WHQL嚴格驗證,並取得全球安規認證,確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用,除了自主研發的高集成、低耗電晶片,專業的軟硬體研發團隊,完整支援最新的Windows / Linux 作業系統,並累積豐富的經驗及技術,可以滿足不同客戶的特殊需求,優良的品質被讚譽為『黃金卡』。


特點

規格

介面

介面 RS-232串口 & 錢箱接口介面
晶片 高性能SUNIX SUN1999 16C950 UART 單晶片
匯流排 PCI Express one lane (x1)
IRQ & IO 系統分配

串列通訊

介面 RS-232
埠數 4埠
FIFO 128byte 硬體
信號 TxD, RxD, RTS, CTS, DTR, DSR, GND, 5V/12V/ DCD, +5V/12V/RI
波特率 50bps ~ 115.2Kbps
資料位 5, 6, 7, 8
停止位 1, 1.5, 2
奇偶校驗 even, odd, none, mark, space
流量控制 None, Xon/Xoff, RTS/CTS
保護 ±2KV ESD IEC61000-4-2 人體接觸放電(HBM)保護
PCB 連接器 DB9 公頭

錢箱介面通訊

介面 RJ11/12 (6-pin)
相容EPSON印表機
電源 +12VDC

電源輸出

DC Jack 電力 DC Jack +12VDC / 3A
COM埠電力 +5 or 12VDC / 1A

(備註:最大電源輸出能力將依照用戶實際使用的電源供應器而定)

驅動支援

Windows Client XP / Vista / 7 / 8.x / 10 / 11 (X86/X64)
Windows Server 2003 / 2008 / 2012 / 2016 (X64)
Windows Embedded XP Embedded / POSReady 2009 / POSReady / Embedded System 2009
Linux Linux 2.x / 3.x / 4.x / 5.3
DOS DOS
*UNIX FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris
*IBM OS/2 WARP 3/WARP 4
上列 "*" 標註為專案支援之作業系統,如有進一步需求歡迎洽詢我們

認證

硬體 CE, FCC, VCCI, BSMI
軟體 Microsoft WHQL Windows
Microsoft Client: XP / Vista / 7 / 8.x / 10 / 11 (X86/X64)
Microsoft Server: 2003 / 2008 / 2012 / 2016 (X64)

環境

工作溫度 0 to 60°C (32 to 140°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 85°C (-4 to 185°F)

尺寸

PCB 尺寸 120 x 69 mm
鐵片 短鐵片 80 mm
鐵片擋板空間 1

配件

包裝配件

DB44 Male to 4-port DB9 Male, RJ11 & DC Jack Cable
  • 40cm
  • Part Number:1WDB-44M04009C3T10
  • 1 pcs.

支援

產品規格書下載

產品規格書 CDK1456PL Datasheet

驅動程式下載

驅動程式 SUN1999Driver V10.2.5.0(WHQL)
版本 10.2.5.0
更新時間 2024-01-11 13:26:56
檔案大小 10.2MB
作業系統
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V10.2.3.0(WHQL)
版本 10.2.3.0
更新時間 2023-06-30 11:26:32
檔案大小 10.2MB
作業系統
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V9.2.2.0(WHQL)
版本 9.2.2.0
更新時間 2021-01-05 09:27:46
檔案大小 9.4MB
作業系統
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
驅動程式 SUN1999Driver V8.2.0.0 (WHQL)
版本 8.2.0.0
更新時間 2023-01-12 13:34:21
檔案大小 4.4MB
作業系統
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
驅動程式 SUN1999Driver V8.1.5.0 (WHQL)
版本 8.1.5.0
更新時間 2023-01-11 17:08:11
檔案大小 4.5MB
作業系統
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
驅動程式 WinCE 6.0 Driver V1.2.0.0
版本 1.2.0.0
更新時間 2019-07-08 17:59:12
檔案大小 301.2KB
作業系統
Windows CE 6.0
驅動程式 WinCE 5.0 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:02
檔案大小 280KB
作業系統
Windows CE 5.0
驅動程式 WinCE 4.2 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:47
檔案大小 235.6KB
作業系統
Windows CE 4.2
驅動程式 SUN1999/2000 Linux Inbox Driver User Guideline
版本 1.0
更新時間 2022-05-31 17:59:20
檔案大小 1.2MB
作業系統
Linux Kernel 5.4 above
驅動程式 snx_V2.0.9.0
版本 V2.0.9.0
更新時間 2024-02-23 11:51:30
檔案大小 703.5KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
應用程序接口 Hardware Library for Windows
版本 20110623
更新時間 2022-03-25 11:03:58
檔案大小 3.7MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
應用程序接口 Hardware Library for Linux (snx module)
版本 1.3.0.0
更新時間 2021-06-29 17:55:38
檔案大小 406.1KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
驅動程式 SUNDOS1.00.00.006
版本 1.00.00.006
更新時間 2014-08-19 10:36:25
檔案大小 21KB
作業系統
DOS
