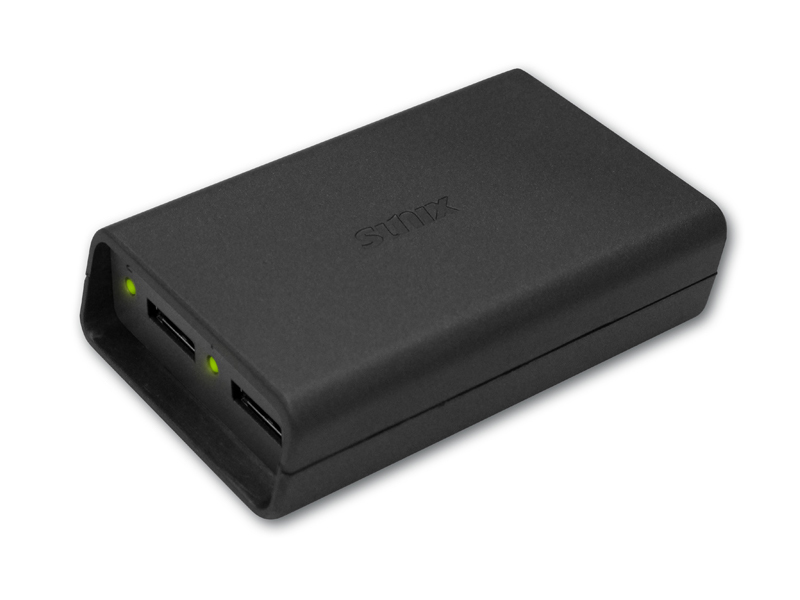

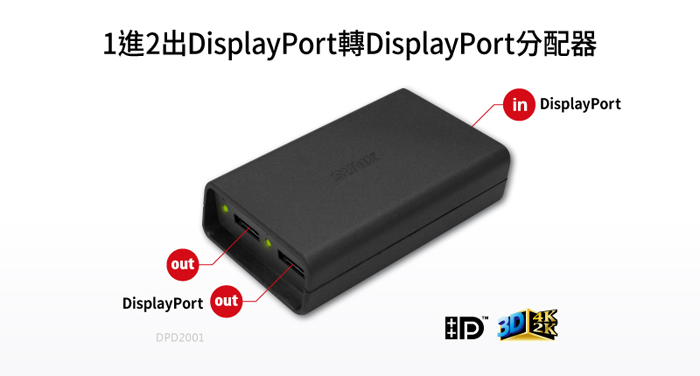

DPD2001 (phased out)
1進2出DisplayPort分配器

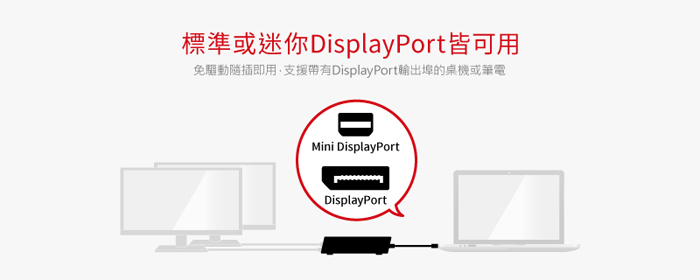

- 相容於所有具有DisplayPort埠的桌上型或筆記型電腦

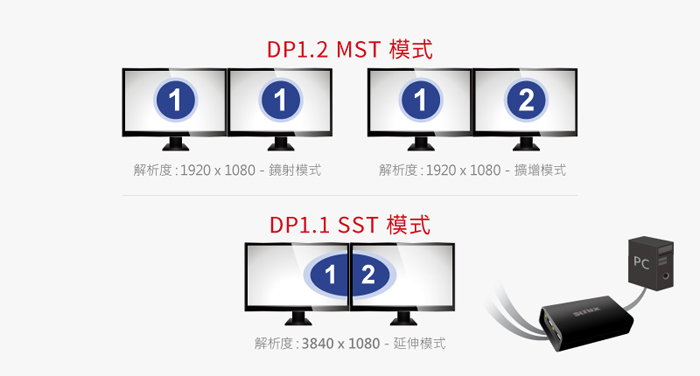

- 擴接雙DisplayPort顯示器可靈活運用影像延伸及鏡像模式
- 支援多屏顯示器及電視牆應用
- 相容於Full HD及幾乎零延遲的高品質影像顯示效能
- 相容DisplayPort™1.2/1.1a，VESA DDM和EDID v1.4標準
- 支援高畫質數位內容保護(HDCP) v1.3
- 支援DisplayPort轉HDMI，DVI或VGA的轉接頭輸出連接
- 免安裝驅動程式，隨插即用
- 國際安規CE, FCC, VCCI, BSMI認證
介紹

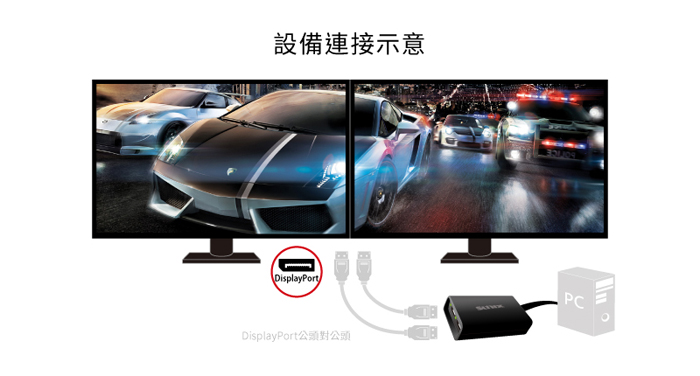

三泰DPD2001 DisplayPort螢幕擴展分接器，讓您可以透過單一DisplayPort接口同時連接兩台顯示器，作雙屏延展或鏡像應用，不需再另購昂貴的顯示卡進行介面昇級，即可以達成螢幕擴接或電視牆應用的目的，讓您玩遊戲、看電影、工作繪圖....，無論工作效率及娛樂休閑，都可以享有大螢幕的影音帶來的全新感受；是最為省時、經濟及空間有效運用的解決方案。

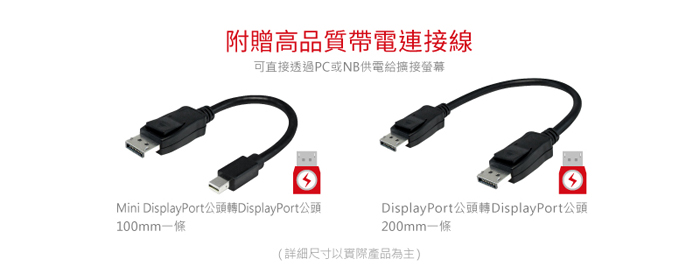

SUNIX隨商品附送2條高品質的帶電轉接線，可以透過PC或NB供電給擴接螢幕，帶給您使用上的極大便利；反觀市面上一般轉接線並無提供供電功能，所以如果您是外接自行購買的轉接線，請特別注意電力是否足夠的問題。
特點
規格
| Model | DPD2001 | |
| Description | DisplayPort to Dual DisplayPort Graphics Splitter | |
| Interface | DisplayPort™ v1.2 / 1.1a | |

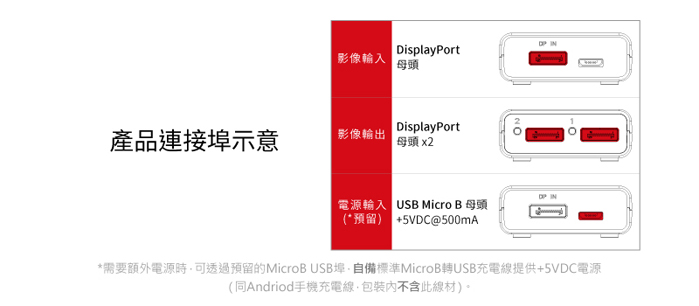

| Video Input Connectivity | DisplayPort™ v1.2 / 1.1a Female (Left Side) |
 |
| Reserve Power Input | USB Micro B +5VDC@500mA (Right Side) |
 |
| Video Output Connectivity | DisplayPort™ v1.2 / 1.1a Female x 2 |
 |
| Audio Output Connectivity |
Digital Audio output over DisplayPort (Audio channel selected over Windows Audio control panel) |
|

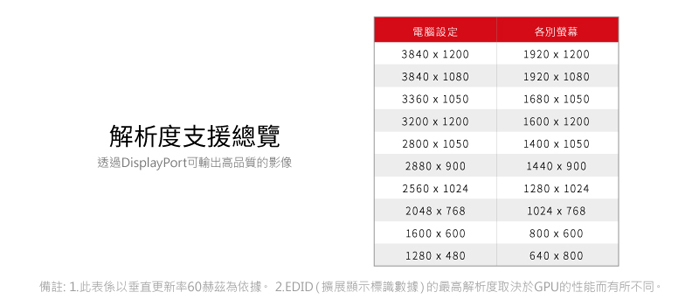

| Resolution Support |
Two Monitors
|
|
| Computer Settings | Each Monitor | |
| 3840 x 1200 | 1920 x 1200 | |
| 3840 x 1080 | 1920 x 1080 | |
| 3360 x 1050 | 1680 x 1050 | |
| 3200 x 1200 | 1600 x 1200 | |
| 2800 x 1050 | 1400 x 1050 | |
| 2880 x 900 | 1440 x 900 | |
| 2560 x 1024 | 1280 x 1024 | |
| 2048 x 768 | 1024 x 768 | |
| 1600 x 600 | 800 x 600 | |
| 1280 x 480 | 640 x 800 | |
| * Notes | ||
| Power Consumption |
1.45W +3.3VDC DisplayPort Bus Power |
|
| Case Material | ABS | |
| Weight | 65g ± 2g (2.3oz) | |

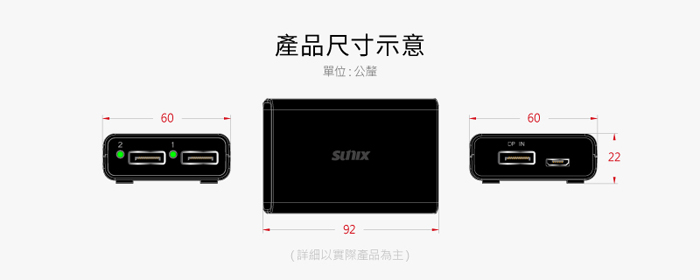

| Dimensions | 92.5x60.5x22.0mm | |
Regulatory Approvals |
CE, FCC, VCCI, BSMI | |
| O.S. support | Windows XP/2003/Vista/7/2008/8/8.1 (32/64-bit) | |
Environment |
Operation temp. 0 °C ～ 40 °C (32-104°F) Operation humidity: < 85% non-condensing Storage temp. -10 °C ～ 85 °C (14~176°F) |
|
備註:
1: Based on a Vertical Refresh Rate of 60Hz.
2: GPU dependent. EDID (Extended Display Identification Data) maximum resolution capabilities may differ based on GPU capability.
3: Tiny Universal DisplayPort Graphics Splitter does not support MAC system without NV or AMD graphics card built-in.
系統需求
- Intel PC base computer with at least one available DisplayPort.
-
Graphics source minimum SPEC requirement:
- Intel PC base computer with 3rd (IVYBRIDGE) or 4th (HASWELL) Generation Intel® Core™ i series processor and at least one available DisplayPort.
- AMD Graphics card Radeon series HD7700, 7800, 7900, R7, R9 or later version.
- NVIDIA Graphics card GTX series GTX660, 760, 770, 780 or later version.
- Monitors with DisplayPort connections.
使用聲明
SUNIX DPD2001 預留的Micro USB埠可輸入額外電源，當有需要額外電源時，您可以使用包裝附的Micro USB轉USB充電線。
何時需要使用額外外部電源：
1. SUNIX建議使用標準包裝內附送的高品質帶電DisplayPort連接線連接PC與產品之間，若因為纜線長度不夠而需要使用一般市售DisplayPort線纜（一般無帶電功能），則請使用外部電源供電，以免供電不足。
2. 若您的顯示卡輸出端無法提供足夠的電源輸出給SUNIX產品，LED燈呈現持續閃爍，且無畫面輸出，則請使用外部電源供電。
3. 若您需要在我司產品後端接上其他轉接器，例如DisplayPort轉HDMI轉接器，則請使用外部電源供電。
配件
包裝配件
USB Type-A to Micro USB Cable
- Part No.:1WUC-C2025M2100000
- 1 pcs.
選購配件
Mini-DisplayPort Male to DisplayPort Male Cable
- 100mm (4.0 ft.)
DisplayPort Male to DisplayPort Male Cable
- 200mm (8.0 ft.)
支援
使用手冊下載
| 使用手冊 | DisplayPort 1.2 MST 應用說明書 |
|
| 版本 | v1.0 | |
| 更新時間 | 2016-01-12 11:55:02 | |
| 檔案大小 | 1.8MB |
| 使用手冊 | DisplayPort 1.2 MST 支援清單 |
|
| 版本 | v1.0 | |
| 更新時間 | 2016-01-12 11:55:16 | |
| 檔案大小 | 292.4KB |
產品規格書下載
| 產品規格書 | DPD2001 Datasheet |
|
快速安裝指南下載
| 快速安裝指南 | DPD2001 QIG |
|
DPD2001 (phased out)
1進2出DisplayPort分配器
- 相容於所有具有DisplayPort埠的桌上型或筆記型電腦
- 擴接雙DisplayPort顯示器可靈活運用影像延伸及鏡像模式
- 支援多屏顯示器及電視牆應用
- 相容於Full HD及幾乎零延遲的高品質影像顯示效能
- 相容DisplayPort™1.2/1.1a，VESA DDM和EDID v1.4標準
- 支援高畫質數位內容保護(HDCP) v1.3
- 支援DisplayPort轉HDMI，DVI或VGA的轉接頭輸出連接
- 免安裝驅動程式，隨插即用
- 國際安規CE, FCC, VCCI, BSMI認證
介紹
三泰DPD2001 DisplayPort螢幕擴展分接器，讓您可以透過單一DisplayPort接口同時連接兩台顯示器，作雙屏延展或鏡像應用，不需再另購昂貴的顯示卡進行介面昇級，即可以達成螢幕擴接或電視牆應用的目的，讓您玩遊戲、看電影、工作繪圖....，無論工作效率及娛樂休閑，都可以享有大螢幕的影音帶來的全新感受；是最為省時、經濟及空間有效運用的解決方案。
SUNIX隨商品附送2條高品質的帶電轉接線，可以透過PC或NB供電給擴接螢幕，帶給您使用上的極大便利；反觀市面上一般轉接線並無提供供電功能，所以如果您是外接自行購買的轉接線，請特別注意電力是否足夠的問題。
特點
規格
| Model | DPD2001 | |
| Description | DisplayPort to Dual DisplayPort Graphics Splitter | |
| Interface | DisplayPort™ v1.2 / 1.1a | |
| Video Input Connectivity | DisplayPort™ v1.2 / 1.1a Female (Left Side) |
|
| Reserve Power Input | USB Micro B +5VDC@500mA (Right Side) |
|
| Video Output Connectivity | DisplayPort™ v1.2 / 1.1a Female x 2 |
|
| Audio Output Connectivity |
Digital Audio output over DisplayPort (Audio channel selected over Windows Audio control panel) |
|
| Resolution Support |
Two Monitors
|
|
| Computer Settings | Each Monitor | |
| 3840 x 1200 | 1920 x 1200 | |
| 3840 x 1080 | 1920 x 1080 | |
| 3360 x 1050 | 1680 x 1050 | |
| 3200 x 1200 | 1600 x 1200 | |
| 2800 x 1050 | 1400 x 1050 | |
| 2880 x 900 | 1440 x 900 | |
| 2560 x 1024 | 1280 x 1024 | |
| 2048 x 768 | 1024 x 768 | |
| 1600 x 600 | 800 x 600 | |
| 1280 x 480 | 640 x 800 | |
| * Notes | ||
| Power Consumption |
1.45W +3.3VDC DisplayPort Bus Power |
|
| Case Material | ABS | |
| Weight | 65g ± 2g (2.3oz) | |
| Dimensions | 92.5x60.5x22.0mm | |
Regulatory Approvals |
CE, FCC, VCCI, BSMI | |
| O.S. support | Windows XP/2003/Vista/7/2008/8/8.1 (32/64-bit) | |
Environment |
Operation temp. 0 °C ～ 40 °C (32-104°F) Operation humidity: < 85% non-condensing Storage temp. -10 °C ～ 85 °C (14~176°F) |
|
備註:
1: Based on a Vertical Refresh Rate of 60Hz.
2: GPU dependent. EDID (Extended Display Identification Data) maximum resolution capabilities may differ based on GPU capability.
3: Tiny Universal DisplayPort Graphics Splitter does not support MAC system without NV or AMD graphics card built-in.
系統需求
- Intel PC base computer with at least one available DisplayPort.
-
Graphics source minimum SPEC requirement:
- Intel PC base computer with 3rd (IVYBRIDGE) or 4th (HASWELL) Generation Intel® Core™ i series processor and at least one available DisplayPort.
- AMD Graphics card Radeon series HD7700, 7800, 7900, R7, R9 or later version.
- NVIDIA Graphics card GTX series GTX660, 760, 770, 780 or later version.
- Monitors with DisplayPort connections.
使用聲明
SUNIX DPD2001 預留的Micro USB埠可輸入額外電源，當有需要額外電源時，您可以使用包裝附的Micro USB轉USB充電線。
何時需要使用額外外部電源：
1. SUNIX建議使用標準包裝內附送的高品質帶電DisplayPort連接線連接PC與產品之間，若因為纜線長度不夠而需要使用一般市售DisplayPort線纜（一般無帶電功能），則請使用外部電源供電，以免供電不足。
2. 若您的顯示卡輸出端無法提供足夠的電源輸出給SUNIX產品，LED燈呈現持續閃爍，且無畫面輸出，則請使用外部電源供電。
3. 若您需要在我司產品後端接上其他轉接器，例如DisplayPort轉HDMI轉接器，則請使用外部電源供電。
配件
包裝配件
USB Type-A to Micro USB Cable
- Part No.:1WUC-C2025M2100000
- 1 pcs.
選購配件
Mini-DisplayPort Male to DisplayPort Male Cable
- 100mm (4.0 ft.)
DisplayPort Male to DisplayPort Male Cable
- 200mm (8.0 ft.)
支援
使用手冊下載
| 使用手冊 | DisplayPort 1.2 MST 應用說明書 |
|
| 版本 | v1.0 | |
| 更新時間 | 2016-01-12 11:55:02 | |
| 檔案大小 | 1.8MB |
| 使用手冊 | DisplayPort 1.2 MST 支援清單 |
|
| 版本 | v1.0 | |
| 更新時間 | 2016-01-12 11:55:16 | |
| 檔案大小 | 292.4KB |
產品規格書下載
| 產品規格書 | DPD2001 Datasheet |
|
快速安裝指南下載
| 快速安裝指南 | DPD2001 QIG |
|
DPD2001 (phased out)
1進2出DisplayPort分配器
- 相容於所有具有DisplayPort埠的桌上型或筆記型電腦
- 擴接雙DisplayPort顯示器可靈活運用影像延伸及鏡像模式
- 支援多屏顯示器及電視牆應用
- 相容於Full HD及幾乎零延遲的高品質影像顯示效能
- 相容DisplayPort™1.2/1.1a，VESA DDM和EDID v1.4標準
- 支援高畫質數位內容保護(HDCP) v1.3
- 支援DisplayPort轉HDMI，DVI或VGA的轉接頭輸出連接
- 免安裝驅動程式，隨插即用
- 國際安規CE, FCC, VCCI, BSMI認證
介紹
三泰DPD2001 DisplayPort螢幕擴展分接器，讓您可以透過單一DisplayPort接口同時連接兩台顯示器，作雙屏延展或鏡像應用，不需再另購昂貴的顯示卡進行介面昇級，即可以達成螢幕擴接或電視牆應用的目的，讓您玩遊戲、看電影、工作繪圖....，無論工作效率及娛樂休閑，都可以享有大螢幕的影音帶來的全新感受；是最為省時、經濟及空間有效運用的解決方案。
SUNIX隨商品附送2條高品質的帶電轉接線，可以透過PC或NB供電給擴接螢幕，帶給您使用上的極大便利；反觀市面上一般轉接線並無提供供電功能，所以如果您是外接自行購買的轉接線，請特別注意電力是否足夠的問題。
特點
規格
| Model | DPD2001 | |
| Description | DisplayPort to Dual DisplayPort Graphics Splitter | |
| Interface | DisplayPort™ v1.2 / 1.1a | |
| Video Input Connectivity | DisplayPort™ v1.2 / 1.1a Female (Left Side) |
|
| Reserve Power Input | USB Micro B +5VDC@500mA (Right Side) |
|
| Video Output Connectivity | DisplayPort™ v1.2 / 1.1a Female x 2 |
|
| Audio Output Connectivity |
Digital Audio output over DisplayPort (Audio channel selected over Windows Audio control panel) |
|
| Resolution Support |
Two Monitors
|
|
| Computer Settings | Each Monitor | |
| 3840 x 1200 | 1920 x 1200 | |
| 3840 x 1080 | 1920 x 1080 | |
| 3360 x 1050 | 1680 x 1050 | |
| 3200 x 1200 | 1600 x 1200 | |
| 2800 x 1050 | 1400 x 1050 | |
| 2880 x 900 | 1440 x 900 | |
| 2560 x 1024 | 1280 x 1024 | |
| 2048 x 768 | 1024 x 768 | |
| 1600 x 600 | 800 x 600 | |
| 1280 x 480 | 640 x 800 | |
| * Notes | ||
| Power Consumption |
1.45W +3.3VDC DisplayPort Bus Power |
|
| Case Material | ABS | |
| Weight | 65g ± 2g (2.3oz) | |
| Dimensions | 92.5x60.5x22.0mm | |
Regulatory Approvals |
CE, FCC, VCCI, BSMI | |
| O.S. support | Windows XP/2003/Vista/7/2008/8/8.1 (32/64-bit) | |
Environment |
Operation temp. 0 °C ～ 40 °C (32-104°F) Operation humidity: < 85% non-condensing Storage temp. -10 °C ～ 85 °C (14~176°F) |
|
備註:
1: Based on a Vertical Refresh Rate of 60Hz.
2: GPU dependent. EDID (Extended Display Identification Data) maximum resolution capabilities may differ based on GPU capability.
3: Tiny Universal DisplayPort Graphics Splitter does not support MAC system without NV or AMD graphics card built-in.
系統需求
- Intel PC base computer with at least one available DisplayPort.
-
Graphics source minimum SPEC requirement:
- Intel PC base computer with 3rd (IVYBRIDGE) or 4th (HASWELL) Generation Intel® Core™ i series processor and at least one available DisplayPort.
- AMD Graphics card Radeon series HD7700, 7800, 7900, R7, R9 or later version.
- NVIDIA Graphics card GTX series GTX660, 760, 770, 780 or later version.
- Monitors with DisplayPort connections.
使用聲明
SUNIX DPD2001 預留的Micro USB埠可輸入額外電源，當有需要額外電源時，您可以使用包裝附的Micro USB轉USB充電線。
何時需要使用額外外部電源：
1. SUNIX建議使用標準包裝內附送的高品質帶電DisplayPort連接線連接PC與產品之間，若因為纜線長度不夠而需要使用一般市售DisplayPort線纜（一般無帶電功能），則請使用外部電源供電，以免供電不足。
2. 若您的顯示卡輸出端無法提供足夠的電源輸出給SUNIX產品，LED燈呈現持續閃爍，且無畫面輸出，則請使用外部電源供電。
3. 若您需要在我司產品後端接上其他轉接器，例如DisplayPort轉HDMI轉接器，則請使用外部電源供電。
配件
包裝配件
USB Type-A to Micro USB Cable
- Part No.:1WUC-C2025M2100000
- 1 pcs.
選購配件
Mini-DisplayPort Male to DisplayPort Male Cable
- 100mm (4.0 ft.)
DisplayPort Male to DisplayPort Male Cable
- 200mm (8.0 ft.)
支援
使用手冊下載
| 使用手冊 | DisplayPort 1.2 MST 應用說明書 |
|
| 版本 | v1.0 | |
| 更新時間 | 2016-01-12 11:55:02 | |
| 檔案大小 | 1.8MB |
| 使用手冊 | DisplayPort 1.2 MST 支援清單 |
|
| 版本 | v1.0 | |
| 更新時間 | 2016-01-12 11:55:16 | |
| 檔案大小 | 292.4KB |
產品規格書下載
| 產品規格書 | DPD2001 Datasheet |
|
快速安裝指南下載
| 快速安裝指南 | DPD2001 QIG |
|
DPD2001 (phased out)
1進2出DisplayPort分配器
- 相容於所有具有DisplayPort埠的桌上型或筆記型電腦
- 擴接雙DisplayPort顯示器可靈活運用影像延伸及鏡像模式
- 支援多屏顯示器及電視牆應用
- 相容於Full HD及幾乎零延遲的高品質影像顯示效能
- 相容DisplayPort™1.2/1.1a，VESA DDM和EDID v1.4標準
- 支援高畫質數位內容保護(HDCP) v1.3
- 支援DisplayPort轉HDMI，DVI或VGA的轉接頭輸出連接
- 免安裝驅動程式，隨插即用
- 國際安規CE, FCC, VCCI, BSMI認證
三泰DPD2001 DisplayPort螢幕擴展分接器，讓您可以透過單一DisplayPort接口同時連接兩台顯示器，作雙屏延展或鏡像應用，不需再另購昂貴的顯示卡進行介面昇級，即可以達成螢幕擴接或電視牆應用的目的，讓您玩遊戲、看電影、工作繪圖....，無論工作效率及娛樂休閑，都可以享有大螢幕的影音帶來的全新感受；是最為省時、經濟及空間有效運用的解決方案。
SUNIX隨商品附送2條高品質的帶電轉接線，可以透過PC或NB供電給擴接螢幕，帶給您使用上的極大便利；反觀市面上一般轉接線並無提供供電功能，所以如果您是外接自行購買的轉接線，請特別注意電力是否足夠的問題。
介紹
三泰DPD2001 DisplayPort螢幕擴展分接器，讓您可以透過單一DisplayPort接口同時連接兩台顯示器，作雙屏延展或鏡像應用，不需再另購昂貴的顯示卡進行介面昇級，即可以達成螢幕擴接或電視牆應用的目的，讓您玩遊戲、看電影、工作繪圖....，無論工作效率及娛樂休閑，都可以享有大螢幕的影音帶來的全新感受；是最為省時、經濟及空間有效運用的解決方案。
SUNIX隨商品附送2條高品質的帶電轉接線，可以透過PC或NB供電給擴接螢幕，帶給您使用上的極大便利；反觀市面上一般轉接線並無提供供電功能，所以如果您是外接自行購買的轉接線，請特別注意電力是否足夠的問題。
特點
規格
| Model | DPD2001 | |
| Description | DisplayPort to Dual DisplayPort Graphics Splitter | |
| Interface | DisplayPort™ v1.2 / 1.1a | |
| Video Input Connectivity | DisplayPort™ v1.2 / 1.1a Female (Left Side) |
|
| Reserve Power Input | USB Micro B +5VDC@500mA (Right Side) |
|
| Video Output Connectivity | DisplayPort™ v1.2 / 1.1a Female x 2 |
|
| Audio Output Connectivity |
Digital Audio output over DisplayPort (Audio channel selected over Windows Audio control panel) |
|
| Resolution Support |
Two Monitors
|
|
| Computer Settings | Each Monitor | |
| 3840 x 1200 | 1920 x 1200 | |
| 3840 x 1080 | 1920 x 1080 | |
| 3360 x 1050 | 1680 x 1050 | |
| 3200 x 1200 | 1600 x 1200 | |
| 2800 x 1050 | 1400 x 1050 | |
| 2880 x 900 | 1440 x 900 | |
| 2560 x 1024 | 1280 x 1024 | |
| 2048 x 768 | 1024 x 768 | |
| 1600 x 600 | 800 x 600 | |
| 1280 x 480 | 640 x 800 | |
| * Notes | ||
| Power Consumption |
1.45W +3.3VDC DisplayPort Bus Power |
|
| Case Material | ABS | |
| Weight | 65g ± 2g (2.3oz) | |
| Dimensions | 92.5x60.5x22.0mm | |
Regulatory Approvals |
CE, FCC, VCCI, BSMI | |
| O.S. support | Windows XP/2003/Vista/7/2008/8/8.1 (32/64-bit) | |
Environment |
Operation temp. 0 °C ～ 40 °C (32-104°F) Operation humidity: < 85% non-condensing Storage temp. -10 °C ～ 85 °C (14~176°F) |
|
備註:
1: Based on a Vertical Refresh Rate of 60Hz.
2: GPU dependent. EDID (Extended Display Identification Data) maximum resolution capabilities may differ based on GPU capability.
3: Tiny Universal DisplayPort Graphics Splitter does not support MAC system without NV or AMD graphics card built-in.
系統需求
- Intel PC base computer with at least one available DisplayPort.
-
Graphics source minimum SPEC requirement:
- Intel PC base computer with 3rd (IVYBRIDGE) or 4th (HASWELL) Generation Intel® Core™ i series processor and at least one available DisplayPort.
- AMD Graphics card Radeon series HD7700, 7800, 7900, R7, R9 or later version.
- NVIDIA Graphics card GTX series GTX660, 760, 770, 780 or later version.

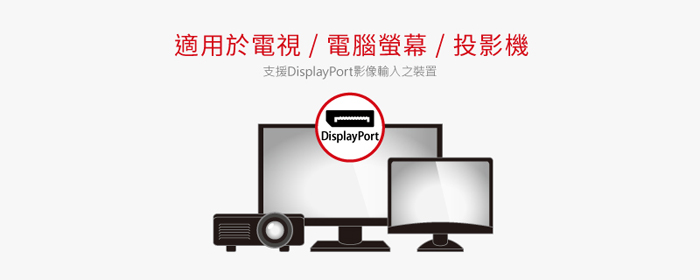

- Monitors with DisplayPort connections.
使用聲明
SUNIX DPD2001 預留的Micro USB埠可輸入額外電源，當有需要額外電源時，您可以使用包裝附的Micro USB轉USB充電線。
何時需要使用額外外部電源：
1. SUNIX建議使用標準包裝內附送的高品質帶電DisplayPort連接線連接PC與產品之間，若因為纜線長度不夠而需要使用一般市售DisplayPort線纜（一般無帶電功能），則請使用外部電源供電，以免供電不足。
2. 若您的顯示卡輸出端無法提供足夠的電源輸出給SUNIX產品，LED燈呈現持續閃爍，且無畫面輸出，則請使用外部電源供電。
3. 若您需要在我司產品後端接上其他轉接器，例如DisplayPort轉HDMI轉接器，則請使用外部電源供電。
配件
包裝配件
USB Type-A to Micro USB Cable
- Part No.:1WUC-C2025M2100000
- 1 pcs.
選購配件
Mini-DisplayPort Male to DisplayPort Male Cable
- 100mm (4.0 ft.)
DisplayPort Male to DisplayPort Male Cable
- 200mm (8.0 ft.)
支援
使用手冊下載
| 使用手冊 | DisplayPort 1.2 MST 應用說明書 |
|
| 版本 | v1.0 | |
| 更新時間 | 2016-01-12 11:55:02 | |
| 檔案大小 | 1.8MB |
| 使用手冊 | DisplayPort 1.2 MST 支援清單 |
|
| 版本 | v1.0 | |
| 更新時間 | 2016-01-12 11:55:16 | |
| 檔案大小 | 292.4KB |
產品規格書下載
| 產品規格書 | DPD2001 Datasheet |
|
快速安裝指南下載
| 快速安裝指南 | DPD2001 QIG |
|
