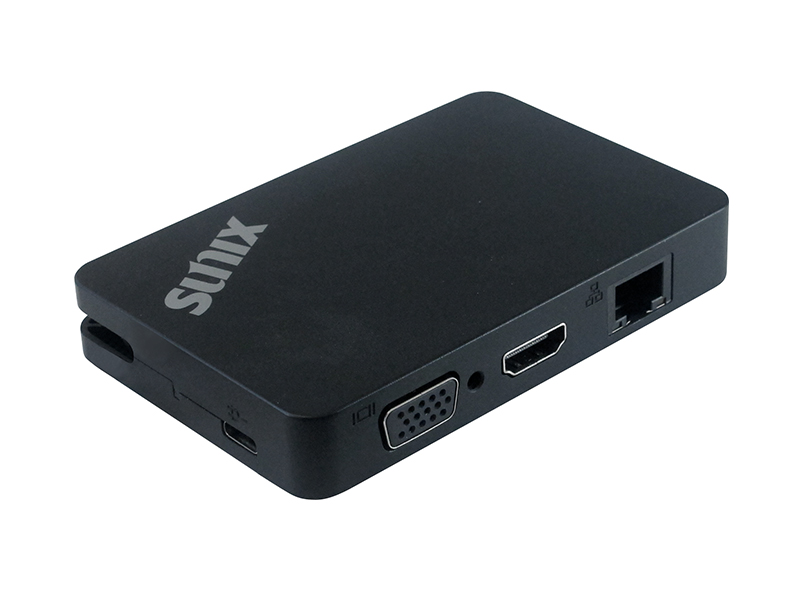

CCV50PB

USB Type-C 便攜充電型多功能擴充盒Mini Dock
  • USB 3.1 Gen1高速傳輸5Gbps
  • 相容VESA DisplayPort多功模式協議
  • 支援VGA及HDMI 1080P 解析度
  • 提供10/100/1000Giga Lan埠
  • 透過USB-C向筆電充電5/12/20V@3A
  • 專利180°轉軸設計,彎折靈活專業耐用
  • 簡約美學設計,彰顯不凡品味
  • 支援Windows/Mac/Chrome作業系統
  • 取得國際安規CE/FCC/VCCI認證
  • 台灣BSMI認證D33A80
  • 符合綠色環保RoHS、WEEE規範


介紹

SUNIX 三泰 CCV50PB是一款針對商務人士所設計的五合一便攜充電型Mini Dock,採用最新的USB-C傳輸介面,讓您的平板或薄型電腦輕鬆擴展常用的傳輸介面,包括USB 3.0連接埠、GbE乙太網路埠、VGA或HDMI視訊輸出埠(支援視屏鏡像與延伸擴展功能),及一個可同時為電腦充電用的USB-C輸入埠。此外,超薄且簡約的外觀設計,搭配可旋轉與收納的USB纜線,方便攜帶且即插即用。豐富的介面,滿足多樣化的行動應用需求;不論是出差旅外,或對客戶進行簡報,SUNIX USB Type-C便攜充電型Mini Dock 都讓您表現出色。


特點

UNIX Portable Mini Dock (CCV50PB) is a 4­-in-­1 device docking station, including HDMI/VGA/Ethernet/USB 3.0 connectivity. This small, multiple­interfaces, compact dock will replace up to 3 dongles, leaving you more space in your bag and on your desk. With USB Power Delivery feature, it enables the maximum functionality of USB by providing more flexible power delivery along with data over an USB

Interfaces

SUNIX Portable Mini Dock (CCV50PB) is a 4­-in-­1 device docking station, including HDMI/VGA/Ethernet/USB 3.0 connectivity. This small, multiple­interfaces, compact dock will replace up to 3 dongles, leaving you more space in your bag and on your desk. With USB Power Delivery feature, it enables the maximum functionality of USB by providing more flexible power delivery along with data over an USB

HDMI or VGA Video Output

Use either the HDMI port or VGA port for video output & office presentation.

SUNIX Portable Mini Dock (CCV50PB) is a 4­-in-­1 device docking station, including HDMI/VGA/Ethernet/USB 3.0 connectivity. This small, multiple­interfaces, compact dock will replace up to 3 dongles, leaving you more space in your bag and on your desk. With USB Power Delivery feature, it enables the maximum functionality of USB by providing more flexible power delivery along with data over an USB

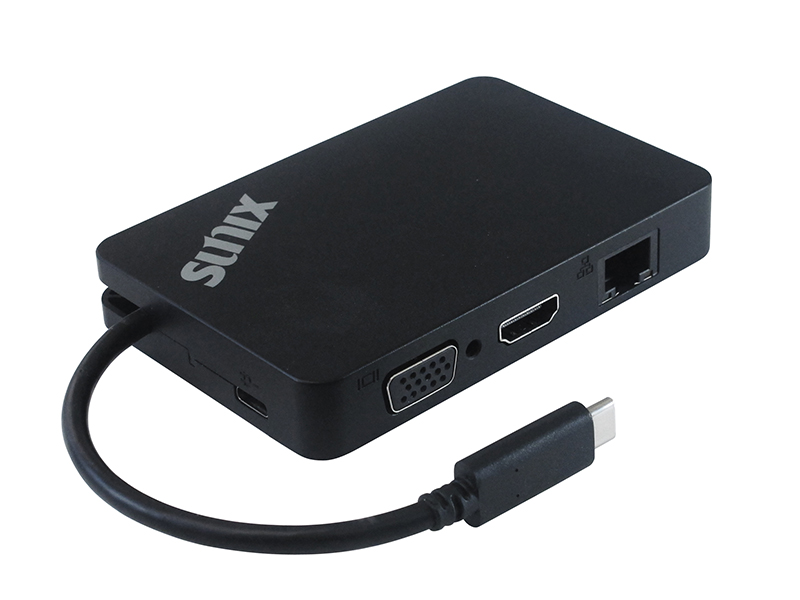

Hideaway USB-C Cable with Patented 180° Hinge Design

Compact size and light weight


Application



影片

更新時間:  2017-05-10 15:17:49
描述:
SUNIX 三泰 CCV50PB是一款針對商務人士所設計的五合一便攜充電型Mini Dock,採用最新的USB-C傳輸介面,讓您的平板或薄型電腦輕鬆擴展常用的傳輸介面,包括USB 3.0連接埠、GbE乙太網路埠、VGA或HDMI視訊輸出埠(支援視屏鏡像與延伸擴展功能),及一個可同時為電腦充電用的USB-C輸入埠。此外,超薄且簡約的外觀設計,搭配可旋轉與收納的USB纜線,方便攜帶且即插即用。豐富的介面,滿足多樣化的行動應用需求;不論是出差旅外,或對客戶進行簡報,SUNIX USB Type-C便攜充電型Mini Dock 都讓您表現出色。

規格

硬體

產品型號 CCV50PB
產品敘述 USB Type-C便攜充電型Mini Dock
配備 USB 3.0 / Ethernet / VGA / HDMI / 充電功能
通信標準 USB 3.1 Gen1 控制介面 (xHCI) Rev1.1
輸入介面
USB Type­C
USB Type­C Alternate Mode
輸出介面 USB Type-C充電埠 x 1埠
USB 3.0 Type-A x 1埠
Gigabit 乙太網路介面 x 1埠
VGA(RGB) x 1埠
HDMI Ver1.4 x 1埠
LED指示燈 綠色:USB連線完成,USB供電模式
藍色:主動供電模式,由外部USB-C電源供應器充電中
電源功耗 USB供電 2W @ 5VDC
(Mini Dock的運作功耗,不包含外接的USB設備)

USB通信

通信介面 USB 3.1 Gen1 控制介面 (xHCI) Rev1.1
傳輸效能 USB Type-A 母座
USB 3.0(5Gbps), High Speed(480Mbps),
Full Speed(12Mbps), Low Speed (1.5Mbps)

連接埠數

USB Type-A 母座 x 1埠
電源輸入 透過USB Type-C取電,支援:USB Power Delivery 5/20VDC
電源輸出 透過USB Type-A 供電 +5VDC / 1.5A
支援USB BC1.2充電協議
電源保護 USB輸出端具備過電流與短路保護開關

備註:電源輸出功率將受限於系統端的電源供應

乙太網通信

網路規格 IEEE 802.3/ 802.3u/ 802.3ab
網路介面 Gigabit 乙太網
10/100/1000 Mbps with Auto MDIX
埠數 1埠
連接器 RJ45 母座 x 1埠,含LED指示燈

影音通信

影像模式 延伸模式、鏡像模式、旋轉模式
影像規格 HDMI Ver1.4b
VGA RGB
影像輸出 最高解析度達到 1920x1200 @ 60赫茲 (Hz)
備註:HDMI與VGA介面不可同時運作
顯示輸出

解析度

名稱

更新率(赫茲 (Hz))

640x480

VGA

60

800x600

SVGA

60

1024x768

XGA

60

1280x720

720p

60

1280x768

WXGA+

60

1280x800

WXGA

60

1280x1024

SXGA

60

1366x768

WXGA+

60

1400x1050

SXGA+

60

1600x900

­

60

1600x1200

UXGA

60

1680x1050

WSXGA+

60

1920x1080

1080p

60

1920x1200

WUXGA

60

聲音輸出 數位音效透過HDMI連接埠輸出
備註:VGA介面不支援音效輸出
連接器 標準HDMI母座 x 1埠
標準VGA D-Sub 15-pin 母座 x 1埠

作業系統支援 (免驅動)

Windows Windows 10 (32/64位元) 或之後版本
APPLE MAC Mac OS X 10.10 (Yosemite) 或之後版本
Google Chrome Chrome OS Version 42.x 或之後版本

環境

工作溫度 0 °C ~ 60 °C (32~­140°F)
工作濕度 5 to 95% 無凝結
儲存溫度 ­20 °C ~ 70 °C (­4~158°F)

安規認證

EMC 歐洲:CE, EN55022 Class B, EN55024,EN61000-3-2, EN61000-3-3
美國:FCC Part 15 Class B
台灣:BSMI: CNS13438
日本:VCCI
環保 RoHS, CRoHS, WEEE

機構尺寸

重量 50g (1.8oz)
材質 ABS (塑膠)
尺寸 102(長) x 66(寬) x 16(高) mm
USB-C纜線長度 150mm

注意事項:
• 不支援ASUSPRO B9440UA。
•當您發現Dock出現時有時無的異常時,可能是您電腦的USB-C埠無法提供標準5V@1.5A輸出供Dock正常運作, 建議您將USB-C電源供應器接上再試一次。

支援

使用手冊下載

產品規格書下載

產品規格書 CCV50PB Datasheet
