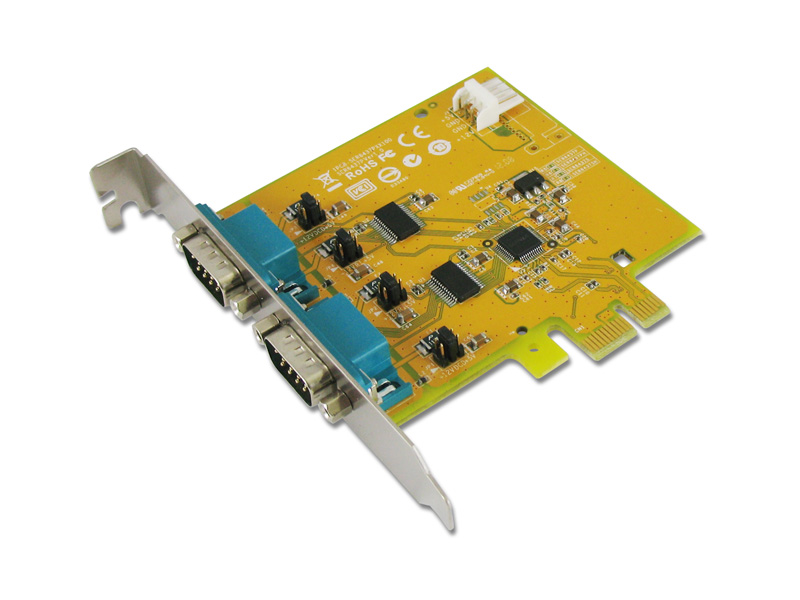

SER5037PH (phased out)
2 埠供電型高速 RS-232串列 Universal PCI卡
- 擴充2埠獨立RS-232串列，傳輸速率達921.6Kbps
- 搭載高性能SUN1999 16C950 UART 單晶片
- DB9M串列埠第1針或第9針提供+5V/12VDC電源輸出
- 相容PCI 33MHz 3.0/2.3/2.2/2.1規格
- 支援64/32-bit PCI插槽，以及3.3V & 5V供電
- 電源供輸串列裝置專利證號：1405083
- 自動流量控制技術可有效避免資料丟失
- 所有串列信號內嵌±2KV靜電保護
- 隨插即用，I/O 位址和IRQ由系統BIOS分配
- 通過微軟WHQL嚴格認證，確保硬體的最佳相容性
- 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
- 符合綠色環保RoHS、WEEE規範
- 完整支援Microsoft Windows, Linux 和 DOS 作業系統
介紹
三泰擁有串列帶電發明專利，起因於觀察到如果經由串列埠直接提供+5V/12V電，那串列設備(如條碼掃描器…)就不需再另外接電，將帶給使用者極大的便利。 三泰全系列I/O卡搭載SUNIX自有晶片，通過微軟WHQL嚴格驗證，並取得全球安規認證，確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用，除了自主研發的高集成、低耗電晶片，專業的軟硬體研發團隊，完整支援最新的Windows / Linux 作業系統，並累積豐富的經驗及技術，可以滿足不同客戶的特殊需求，優良的品質被讚譽為『黃金卡』。
規格
Description |
|
| Product Description | 2-port RS-232 High Speed Universal PCI Serial Board With Power Output |
Serial Communication |
|
| Interface | RS-232 |
| Controller | SUNIX SUN1989 (16C950 UART Compatible) |
| Bus | Universal PCI 64/32bit 3.3V/5V PCI Ver 3.0, 2.3, 2.2, 2.1 |
| No. of Port | 2-port |
| IRQ & IO | Assigned by System |
| FIFO | 128 byte (Hardware) |
| Signal | TxD, RxD, RTS, CTS, DTR, DSR, GND, 5V/12V/ DCD, 5V/12V/RI |
| Baud rate | 50 bps to 921.6 Kbps |
| Data bit | 5,6,7,8 |
| Stop bit | 1,1.5,2 |
| Parity | None, Even, Odd, Space, Mark |
| Flow Control | None, Xon/Xoff, RTS/CTS |
| Protection |
±15KV ESD protection for each signal Human Body Model (HBM) ±15KV IEC1000-4-2 Air Gap Discharge ±8KV IEC1000-4-2 Contact Discharge |
| PCB connector | DB9 Male |
Driver Support |
|
| Windows Client | XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 |
| Windows Server | 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
| Windows Embedded | XP Embedded / POSReady 2009 / POSReady / Embedded System 2009 |
| Linux | Linux 2.x / 3.x / 4.x / 5.x |
| DOS | DOS |
| *UNIX | FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris |
| *IBM OS/2 | WARP 3/WARP 4 |
| 上列 "*" 標註為專案支援之作業系統，如有進一步需求歡迎洽詢我們 | |
Regulatory Approvals |
|
| Hardware | CE, FCC, VCCI, BSMI |
| Software |
Microsoft WHQL Windows • Windows Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 • Windows Server: 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
Environment |
|
| Operation Temperature | 0 to 60°C (32 to 140°F) |
| Operation Humidity | 5 to 95% RH |
| Storage Temperature | -20 to 85°C (-4 to 185°F) |
Dimension |
|
| PCB Dimension | 120 x 82 mm |
| Bracket | Standard 121 mm |
| Bracket Space | 1 |
支援
使用手冊下載
| 使用手冊 | PCI Powered RS-232 Manual-771-PCIPOW002-S01 |
|
| 版本 | Ver 3.0 | |
| 更新時間 | 2017-07-25 11:40:08 | |
| 檔案大小 | 1.3MB |
產品規格書下載
| 產品規格書 | SER5037PH Datasheet |
|
快速安裝指南下載
| 快速安裝指南 | PCI RS-232 Quick Installation Guide |
|
驅動程式下載
| 驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
| 版本 | 9.2.2.0 | |
| 更新時間 | 2021-01-05 09:27:46 | |
| 檔案大小 | 9.4MB | |
| 作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
| 驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
| 版本 | 8.2.0.0 | |
| 更新時間 | 2023-01-12 13:34:21 | |
| 檔案大小 | 4.4MB | |
| 作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
| 驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
| 版本 | 8.1.5.0 | |
| 更新時間 | 2023-01-11 17:08:11 | |
| 檔案大小 | 4.5MB | |
| 作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
| 驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
| 版本 | 1.2.0.0 | |
| 更新時間 | 2019-07-08 17:59:12 | |
| 檔案大小 | 301.2KB | |
| 作業系統 |
Windows CE 6.0
|
| 驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:02 | |
| 檔案大小 | 280KB | |
| 作業系統 |
Windows CE 5.0
|
| 驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:47 | |
| 檔案大小 | 235.6KB | |
| 作業系統 |
Windows CE 4.2
|
| 驅動程式 | SUN1999/2000 Linux Inbox Driver User Guideline | |
| 版本 | 1.0 | |
| 更新時間 | 2022-05-31 17:59:20 | |
| 檔案大小 | 1.2MB | |
| 作業系統 |
Linux Kernel 5.4 above
|
| 驅動程式 | snx_V2.0.9.0 | |
| 版本 | V2.0.9.0 | |
| 更新時間 | 2024-02-23 11:51:30 | |
| 檔案大小 | 703.5KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
|
| 驅動程式 | SUNDOS1.00.00.006 | |
| 版本 | 1.00.00.006 | |
| 更新時間 | 2014-08-19 10:36:25 | |
| 檔案大小 | 21KB | |
| 作業系統 |
DOS
|
