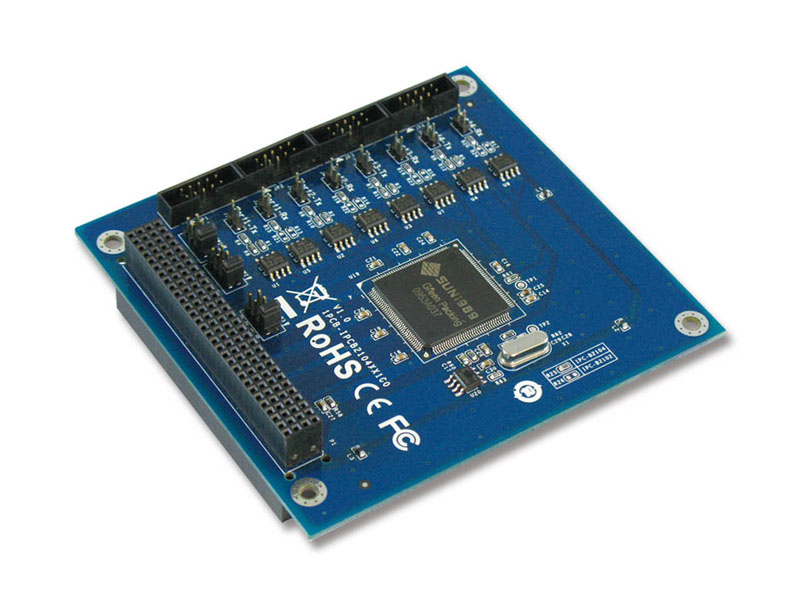

IPC-B2104 (phased out)
4 埠工業型RS-422/485 PCI/104 通信卡
- 擴充4埠獨立RS-422/485串列，傳輸速率達921.6Kbps.
- 搭載高性能SUN1999 16C950 UART 單晶片
- 適用於PCI 104嵌入式系統
- 獨有RS-422和RS-485訊號自動識別及切換技術
- AHDC/CS RS-485自動流向控制及載波偵測技術
- 所有串列信號內嵌±15KV靜電保護，符合IEC1000-4-2標準
- 隨插即用，I/O 位址和IRQ由系統BIOS分配
- 通過微軟WHQL嚴格認證，確保硬體的最佳相容性
- 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
- 符合綠色環保RoHS、WEEE規範
- 完整支援Microsoft Windows, Linux 和 DOS 作業系統
介紹
三泰全系列I/O卡搭載SUNIX自有晶片，通過微軟WHQL嚴格驗證，並取得全球安規認證，確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用，除了自主研發的高集成、低耗電晶片，專業的軟硬體研發團隊，完整支援最新的Windows / Linux 作業系統，並累積豐富的經驗及技術，可以滿足不同客戶的特殊需求，是個人、商業和工業應用最佳的選擇。
特點
規格
Description |
|
| Product Description | 4 ports RS-422 / 485 PCI/104 |
Serial Communication |
|
| Interface | RS-422 / 485 |
| Controller | SUNIX SUN1999 (16C950 UART Compatible) |
| Bus | PCI / 104 |
| No. of Port | 4-port |
| IRQ & IO | Assigned by System |
| FIFO | 128 byte (Hardware) |
| Signal |
RS-422: TxD+, TxD-, RxD+, RxD-, GND 4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND 2-wire RS-485: Data+, Data-, GND |
| Baud rate | 50 bps to 921.6Kbps |
| Data bit | 5,6,7,8 |
| Stop bit | 1,1.5,2 |
| Parity | None, Even, Odd, Space, Mark |
| Flow Control | None, Xon/Xoff, RTS/CTS |
| Protection |
±15KV ESD protection for each signal Human Body Model (HBM) ±15KV IEC1000-4-2 Air Gap Discharge ±8KV IEC1000-4-2 Contact Discharge |
| PCB connector | 5 x 2 Pin Header |
| Cable Connector | 5 x 2 Pin Header to DB9 Male |
Driver Support |
|
| Windows Client | XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 |
| Windows Server | 2003 / 2008 / 2012 / 2016 (X64) |
| Windows Embedded | XP Embedded / POSReady 2009 / POSReady / Embedded System 2009 |
| Linux | Linux 2.x / 3.x / 4.x / 5.x / 6.x |
| DOS | DOS |
| *UNIX | FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris |
| 上列 "*" 標註為專案支援之作業系統，如有進一步需求歡迎洽詢我們 | |
Regulatory Approvals |
|
| Hardware | CE, FCC, VCCI, BSMI |
| Software |
Microsoft WHQL Windows • Windows Client: XP / Vista / 7 / 8.x / 10 (X86/X64) • Windows Server: 2003 / 2008 / 2012 / 2016 (X64) |
Environment |
|
| Operation Temperature | 0 to 70°C (32 to 158°F) |
| Operation Humidity | 5 to 95% RH |
| Storage Temperature | -20 to 85°C (-4 to 185°F) |
Dimension |
|
| PCB Dimension | 96.5 x 90 mm |
配件
包裝配件
5x2 Pin Header (Pitch 2.0mm) to 1-port DB9 Male Connection Cable
- 30 cm
- Part No.: 1WDB-09M02610F1E01
選購配件
DB9 Female to 5-pin Terminal Block Adapter
- Part No.: DB9FTOTB50410
支援
使用手冊下載
| 使用手冊 | PCI RS-422485 Manual-771-PCI422002-S01 |
|
| 版本 | Ver 3.0 | |
| 更新時間 | 2017-07-24 14:24:09 | |
| 檔案大小 | 1.5MB |
| 使用手冊 | RS-232/422/485 串列通訊卡使用手冊 (通用版) |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2025-03-28 14:26:55 | |
| 檔案大小 | 2.3MB |
產品規格書下載
| 產品規格書 | IPC-B2104-Datasheet-Ver10 |
|
快速安裝指南下載
| 快速安裝指南 | PCI RS-422485 Quick Installation Guide |
|
驅動程式下載
| 驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
| 版本 | 9.2.2.0 | |
| 更新時間 | 2021-01-05 09:27:46 | |
| 檔案大小 | 9.4MB | |
| 作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
| 驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
| 版本 | 8.2.0.0 | |
| 更新時間 | 2023-01-12 13:34:21 | |
| 檔案大小 | 4.4MB | |
| 作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
| 驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
| 版本 | 8.1.5.0 | |
| 更新時間 | 2023-01-11 17:08:11 | |
| 檔案大小 | 4.5MB | |
| 作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
| 驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
| 版本 | 1.2.0.0 | |
| 更新時間 | 2019-07-08 17:59:12 | |
| 檔案大小 | 301.2KB | |
| 作業系統 |
Windows CE 6.0
|
| 驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:02 | |
| 檔案大小 | 280KB | |
| 作業系統 |
Windows CE 5.0
|
| 驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:47 | |
| 檔案大小 | 235.6KB | |
| 作業系統 |
Windows CE 4.2
|
| 驅動程式 | SUN1999/2000 Linux Inbox Driver User Guideline | |
| 版本 | 1.0 | |
| 更新時間 | 2022-05-31 17:59:20 | |
| 檔案大小 | 1.2MB | |
| 作業系統 |
Linux Kernel 5.4 above
|
| 驅動程式 | snx_V2.1.0.0 | |
| 版本 | V2.1.0.0 | |
| 更新時間 | 2024-10-29 15:49:56 | |
| 檔案大小 | 704.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 應用程序接口 | Hardware Library for Windows | |
| 版本 | 20110623 | |
| 更新時間 | 2022-03-25 11:03:58 | |
| 檔案大小 | 3.7MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
|
| 應用程序接口 | Hardware Library for Linux (snx module) | |
| 版本 | 1.3.1.0 | |
| 更新時間 | 2024-10-16 10:36:59 | |
| 檔案大小 | 750.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 驅動程式 | SUNDOS1.00.00.006 | |
| 版本 | 1.00.00.006 | |
| 更新時間 | 2014-08-19 10:36:25 | |
| 檔案大小 | 21KB | |
| 作業系統 |
DOS
|
