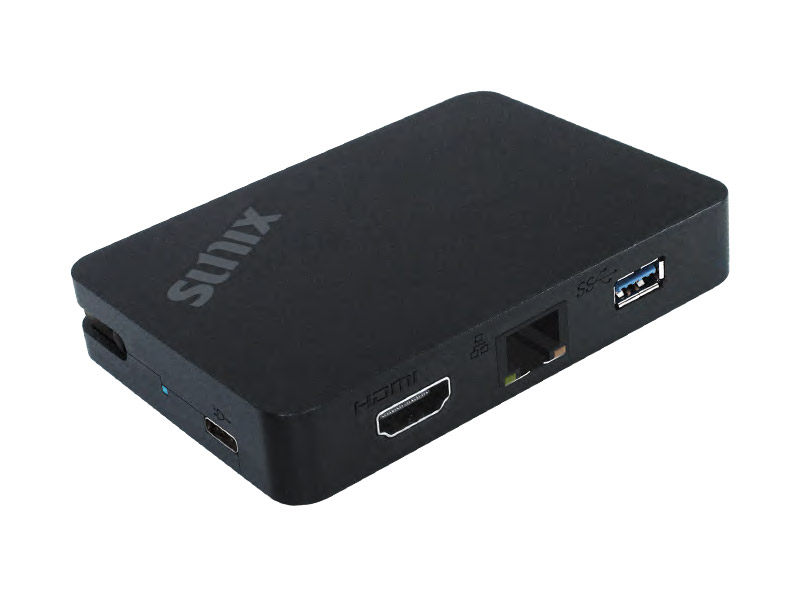

CCV24PB

USB Type-C 便攜充電型多功能擴充盒 HDMI2.0 / Gigabit Ethernet / USB3.1 x 2 / Power Delivery2.0
  • 透過單一USB-C介面連接您的電腦擴展影像、資料傳輸與乙太網介面。
  • 支持VESA DisplayPort Alternate Mode 工作模式 USB Type-C 規範。
  • 影像輸出解析度透過HDMI最高可達2160p UHD 3840x2160@60Hz。
  • 支援USB 3.1 Gen1高速設備達5G傳輸速度,並向下相容於既有USB 2.0與1.1等設備。
  • 專利按鍵設計切換 4K@60Hz 2160P影像 或 USB 3.1 Gen1 5Gb高速資料傳輸。
  • 主動式數位晶片橋接轉換為Gigabit乙太網路介面,安全快速的連接實體有線網路。
  • 即插即用,支援Apple Mac、Google Chromebook與Microsoft Windows操作平台。
  • 具備一個USB-C Power Delivery2.0 充電埠可為連接的電腦同時充電。
  • 先進的USB電源輸出管理技術,具備過載保護之外,輸出電流可依連接電源模式進行動態調整。
  • 可旋轉與收納的一體化USB纜線設計,設計精巧,攜帶方便。
  • 通過國際電磁相容性安規CE、FCC、VCCI、BSMI認證,與綠色環保RoHS規範。

介紹

SUNIX 三泰 CCV24PB 是一款針對商務人士所設計的便攜充電型4K Mini Dock多功能擴展盒,採用最新的USB-C介面,讓您的平板或薄型電腦輕鬆擴展常用的傳輸介面,包括USB 3.1 Gen1連接埠、GbE乙太網路埠、具備4K@60Hz輸出能力的HDMI視訊埠(支援視屏鏡像或延伸擴展功能),及一個可同時為電腦充電用的USB-C輸入埠。超薄且穩重的外型,搭配可旋轉與收納的USB纜線,方便攜帶且即插即用,毋須額外驅動程式安裝。豐富的介面,滿足多樣化的行動應用需求;不論是差旅中的辦公用途,或對客戶進行簡報演說,SUNIX USB Type-C便攜充電型Mini Dock 都將是您最好的選擇。

特點

規格

產品規格

產品型號 CC24V mini dock
產品敘述 USB Type-C 便攜充電型多功能擴充盒
HDMI2. 0 / USB3.1 Gen1 / Gigabit Ethernet / Power Delivery2.0
通信標準 USB 3.1 Gen1 控制介面 (xHCI) Rev1.1
輸入介面
USB Type-C 公頭,纜線長度146mm
USB Type-C DisplayPort Alternate Mode模式
輸出介面 USB Power Delivery Type-C 充電埠 x 1-埠
USB3.1 Gen1 Type-A x 2-埠
Gigabit 乙太網介面 x 1-埠
HDMI Ver2.0 x 1-埠
LED 指示燈
電源 LED指示燈:
* 藍色: Self-Power外部供電模式,由外部USB-C電源供應器供電
* 綠色: USB Bus Power電腦供電模式,由系統端USB供電
4K HDMI 影像解析度指示燈:
* 藍色: 4K@60Hz顯示輸出 搭配 USB2.0 信號傳輸
* 無燈號:4K@30Hz顯示輸出 搭配 USB3.1 Gen1 信號傳輸
電源功耗 7.5W @ 5VDC  (Mini Dock的運作功耗,不包含外接的USB設備)

USB通信

通信介面 USB 3.1 Gen1 控制介面 (xHCI) Rev1.1
傳輸效能 USB Type-A 母座
USB 3.1 Gen1(5Gbps), High Speed(480Mbps),
Full Speed(12Mbps), Low Speed (1.5Mbps)
連接埠 USB Type-A 母座 x 2-埠

USB電源規格

USB電源輸入 USB Bus-Power電腦取電模式: USB Type-C纜線透過PC電腦端取電+5V
Self-Power外部取電模式: 支援USB Power Delivery +5與20VDC規格
透過USB Type-C母座 連接外部電源
USB電源輸出 USB Type-A 通道電源輸出能力:
USB Bus-Power電腦供電模式: 兩個USB埠輸出共享 +5VDC @ 1000mA
Self-Power外部供電模式: 兩個USB埠輸出共享 +5VDC @ 2000mA
USB電源輸出保護 針對電源輸出設計具備主動式保護晶片:
USB Bus-Power電腦供電模式: 兩個USB埠總輸出限制 +5VDC @ 1100mA
Self-Power外部供電模式: 兩個USB埠總輸出限制 +5VDC @ 2200mA
備註:電源輸入與輸出的能力,可能因為用戶所使用的不同廠牌電腦或電源變壓器而不同,以上標示規格為本產品實際測試結果。

乙太網通信

通信標準 IEEE 802.3 / 802.3u / 802.3ab
通信介面 Gigabit 乙太網
10/100/1000 Mbps 具備 自動調整網路線交叉/直線 (Auto MDIX)
連接埠 RJ45 母座 具備 LED 指示燈 x 1-埠

影音通信

影像模式 延伸模式、鏡像模式、旋轉模式
影像標準 HDMI Ver2.0
影像輸出 HDMI 最高解析度3840x2160 @ 60Hz (赫茲)
影像輸出列表

解析度

名稱

更新率 (Hz赫茲)

640x480

VGA

60

800x600

SVGA

60

1024x768

XGA

60

1280x720

720p

60

1280x768

WXGA+

60

1280x800

WXGA

60

1280x1024

SXGA

60

1366x768

WXGA+

60

1400x1050

SXGA+

60

1600x1200

UXGA

60

1680x1050

WSXGA+

60

1920x1080

1080p Full HD

60/120

1920x1200

WUXGA

60

2048x1152

QXGA

60

2560x1600

WQXGA

60

3840x2160

UHD

30

3840x2160

2160p UHD

60

聲音輸出 數位音效透過HDMI連接埠輸出
連接埠 標準HDMI A-Type母座 x 1埠

作業系統支援 (免驅動安裝)

Windows Windows 10 (32/64位元) 或之後版本
APPLE MAC Mac OS X 10.10 (Yosemite) 或之後版本
Google Chrome Chrome OS Version 42.x 或之後版本

環境條件

工作溫度 0 °C ~ 60 °C (32­140°F)
工作溼度 < 5 ~ 95% 無凝結
儲存溫度 ­20 °C ~ 70 °C (­4~158°F)

安規認證

安規認證 CE, FCC, VCCI, BSMI, Class B Standard
綠色環保 RoHS, CRoHS, WEEE

機構尺寸

產品重量 68g (2.4oz)
產品材質 ABS (塑膠)

產品尺寸

102(L)x66(W)x16(H) mm
USB-C纜線長度: 150mm

支援

產品規格書下載

產品規格書 CCV24PB Datasheet

快速安裝指南下載

快速安裝指南 CCV24PB Quick Installation Guide
