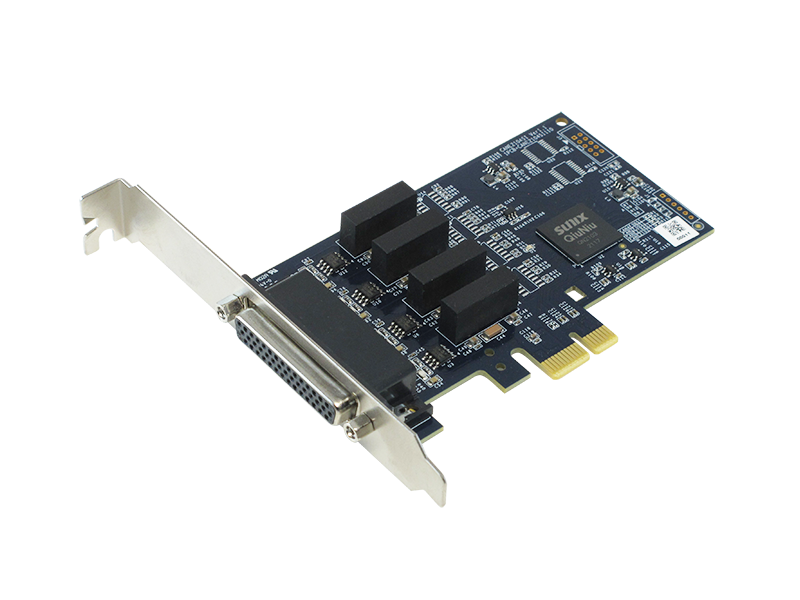

CAN-E2104SI

PCIe 四通道 CAN FD 通訊卡
內建突波與隔離保護
產品特性:
  • 符合 PCI Express Base Specification 規範 2.1 版本設計
  • 搭載高穩定度的 SUNIX CAN FD 控制器
  • 符合 CAN 2.0 / FD 協定
  • CAN FD 資料傳輸速率最高可達 8 Mbit/s
  • 每個 CAN 通道內建 2.5KV 隔離保護
  • 突波保護最高可達 2KV
  • 即插即用,由系統自動分配 I/O 位址與 IRQ
  • 支援 Windows 與 Linux SocketCAN 驅動程式

介紹

SUNIX CAN-E2104SI 工業級 PCIe 四埠高速 CAN FD 通訊卡,設計用於邊緣電腦,實現電動車產業應用中的 CAN FD 與 CAN bus 資料傳輸功能。CAN-E2104SI 搭載 SUNIX 數位 I/O 控制器,還內建了許多SUNIX的先進功能和技術。此外,SUNIX 還提供 SocketCAN 驅動程式,允許使用者在 Windows 與 Linux 作業系統下進行軟體開發。SUNIX CAN-E2104SI 通訊卡賦予 CAN / CAN FD  界面具有擴充性功能,使其成為電動車、AGV/AMR 以及 IVI (車載娛樂系統) 應用的最佳 CAN bus 通訊解決方案。

規格

產品規格

介面 PCI Express
晶片 SUNIX CAN FD 控制器
匯流排 PCI Express Gen2 x 1 (單通道)
IRQ & IO 由系統自動分配
ESD 保護 ±15KV IEC61000-4-2 空氣放電保護
±8KV IEC61000-4-2 接觸放電保護
每個通道內建 2.5KV 隔離保護
突波保護 2KV

CAN 通訊

類型 CAN 2.0 / CAN FD
通道數量 4
仲裁波特率 1 Mbit/s
隔離 2500 VDC
針腳定義 CAN H, CAN L, GND
波特率 8 Mbit/s
終端電阻 120Ω (軟體控制)
PCB 連接器 DB44 母頭

軟體支援

Microsoft

Windows 10 (32/64bit) / 11

Linux SocketCAN

Linux Kernel 5.x / 6.x

安規認證

硬體

CE / FCC / VCCI / BSMI

環境產品聲明

綠色產品

RoHS, WEEE

環境資訊

工作溫度

-20 to 70°C (-4 to 158°F)

工作濕度

5 to 95% (無凝結)

儲存溫度

-20 to 85°C (-4 to 185°F)

板卡尺寸

PCB 尺寸

110 x 68.5 mm

檔板

標準 120 mm / 短檔板 79.2mm

檔板空間

1



配件

包裝配件

DB44 to 4-port DB9 Male Connection Cable
  • 40 cm
  • Part No.: 1WDB-44M04009D4003
  • 1 pcs.
Brackets Standard & Low Profile
  • Standard 121 mm & Low Profile 79.2mm
  • Bracket Space: 1

支援

使用手冊下載

使用手冊 SUNCAN FD Series User Manual
版本 Ver. 1.2
更新時間 2024-10-08 17:19:33
檔案大小 6.3MB

產品規格書下載

產品規格書 CAN-E2104SI Datasheet TC

快速安裝指南下載

快速安裝指南 Industrial CANFD Control Card QIG (SUNCAN)

驅動程式下載

驅動程式 Windows SDC IO Manager x64 V1.0.3.0_20241119
版本 V1.0.3.0
更新時間 2024-11-19 13:40:37
檔案大小 41.9MB
作業系統
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 64 bit
Windows 10 21H2 (21H2) 64 bit
Windows 10 21H1 (21H1) 64 bit
Windows 10 20H2 (20H2) 64 bit
Windows 10 20H1 (2004) 64 bit
Windows Server 2022 64bit
驅動程式 Windows SDC IO Manager x86 V1.0.3.0_20241119
版本 V1.0.3.0
更新時間 2024-11-20 09:52:30
檔案大小 38.8MB
作業系統
Windows 10 22H2 (22H2) 32 bit
Windows 10 21H2 (21H2) 32 bit
Windows 10 21H1 (21H1) 32 bit
Windows 10 20H2 (20H2) 32 bit
Windows 10 20H1 (2004) 32 bit
應用程序接口 Windows SDC API V1.0.3.0_20241119
版本 1.0.3.0
更新時間 2024-11-19 14:07:41
檔案大小 28.9MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
驅動程式 Linux SDC Expansion Board Driver V2.1.0.0_20241120
版本 V2.1.0.0
更新時間 2024-11-20 15:59:39
檔案大小 11.2MB
作業系統
Linux Kernel 6.x
Linux Kernel 5.x
Linux Kernel 4.11 above
