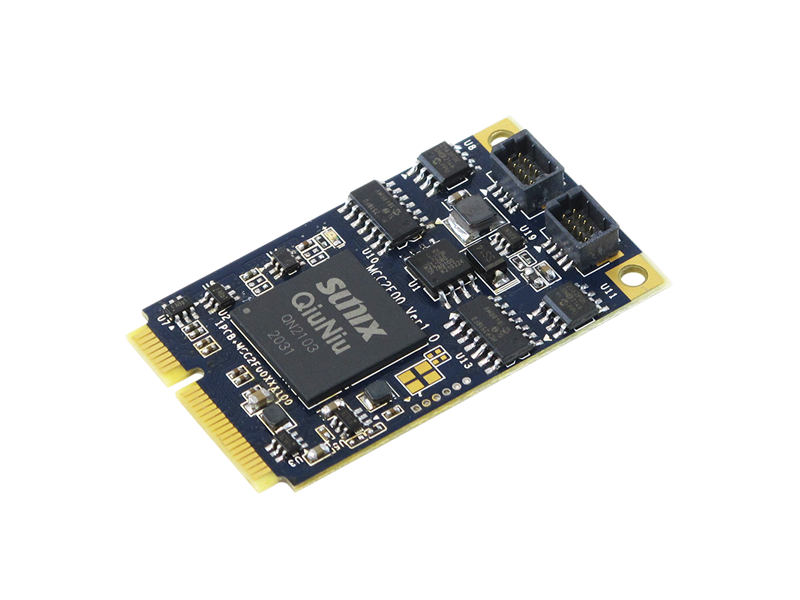

MCC2F00

工業級 Mini PCIe 兩通道 CAN FD 通訊卡
產品特性:
  • 支援 Mini PCIe 插槽的 PCI Express 通訊規格。
  • 搭載高性能SUNIX QiuNiu 控制器。
  • 符合 CAN 2.0B / FD 協定
  • CAN FD 資料傳輸速率最高可達 8 Mbit/s。
  • 隨插即用,I/O位址和IRQ由系統自動分配。
  • 支援專屬 Windows 及 Linux SocketCAN 驅動程式。

介紹

SUNIX MCC2F00 工業級 mini PCIe 兩埠高速 CAN FD 通訊卡,設計用於邊緣電腦,實現電動車產業應用中的 CAN FD 與 CAN bus 資料傳輸功能。MCC2F00 搭載 SUNIX QiuNiu 數位 I/O 控制器,還內建了許多SUNIX的先進功能和技術。此外,SUNIX 還提供 SocketCAN 驅動程式,允許使用者在 Linux 作業系統下進行軟體開發。SUNIX MCC2F00 通訊卡賦予 CAN / CAN FD  界面具有擴充性功能,使其成為電動車、AGV/AMR 以及 IVI (車載娛樂系統) 應用的最佳 CAN bus 通訊解決方案。

規格

產品規格

介面 Mini PCIe
晶片 SUNIX QiuNiu 控制器
匯流排 PCI Express 2.0 x 1
IRQ & IO 由系統自動分配
ESD 保護 ±15KV IEC61000-4-2 空氣放電保護
±8KV IEC61000-4-2 接觸放電保護

CAN 通訊

類型 CAN 2.0 / CAN FD
通道數量 2-channel
Arbitration bit rate 1 Mbit/s
Data bitrate 8 Mbit/s
PCB 連接器 2 個 x 2x5 排針 pitch 1.0mm (180°)

軟體支援

Microsoft

Windows 10 (32/64bit) / 11 (64bit)

Linux SocketCAN

Linux Kernel 5.x / 6.x

安規認證

硬體

CE / FCC / VCCI / BSMI

環境產品聲明

綠色產品

RoHS, WEEE

環境資訊

工作溫度

-20 to 70°C (-4 to 158°F)

工作濕度

5 to 95% (無凝結)

儲存溫度

-20 to 85°C (-4 to 185°F)

板卡尺寸

PCB 尺寸

30 x 50 mm



配件

包裝配件

D-Sub 9-pin male with nuts on cable
  • Part No. 1WDB-09M03010W100A
  • 30cm
  • 2 pcs

支援

使用手冊下載

使用手冊 CAN FD Series User Manual
版本 Ver. 1.1
更新時間 2024-01-22 11:21:15
檔案大小 1.9MB

產品規格書下載

產品規格書 MCC2F00 Datasheet TC

快速安裝指南下載

快速安裝指南 Industrial CANFD Control Card QIG (Universal)

驅動程式下載

驅動程式 Windows SDC IO Manager V1.0.0.0 (WHQL) - 20240112
版本 V1.0.0.0
更新時間 2024-01-26 10:23:22
檔案大小 85.9MB
作業系統
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
驅動程式 Windows SDC API V1.0.0.0
版本 V1.0.0.0
更新時間 2024-04-11 17:54:49
檔案大小 7.5MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
驅動程式 Linux CAN FD Expansion Card Driver V1.0.3.0
版本 1.0.3.0
更新時間 2023-06-27 10:36:27
檔案大小 6.6MB
作業系統
Linux Kernel 6.x
Linux Kernel 5.x
