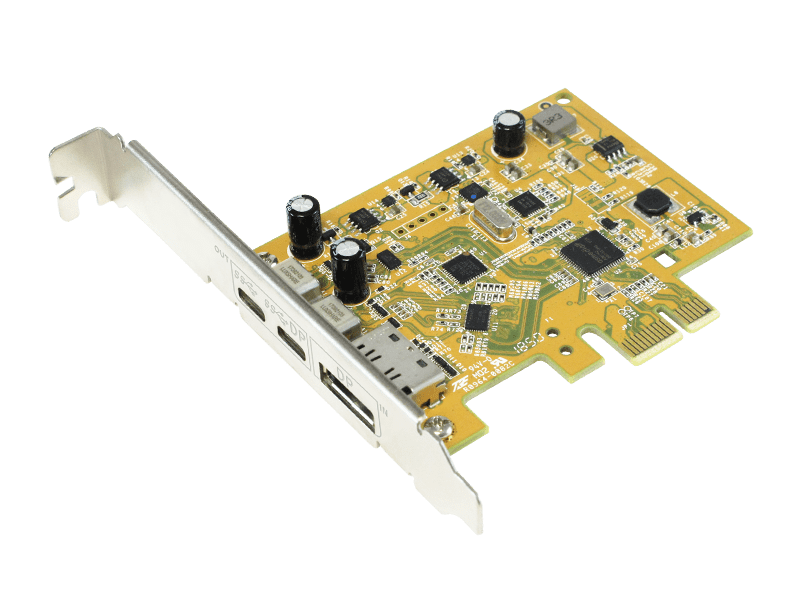

UPD2018

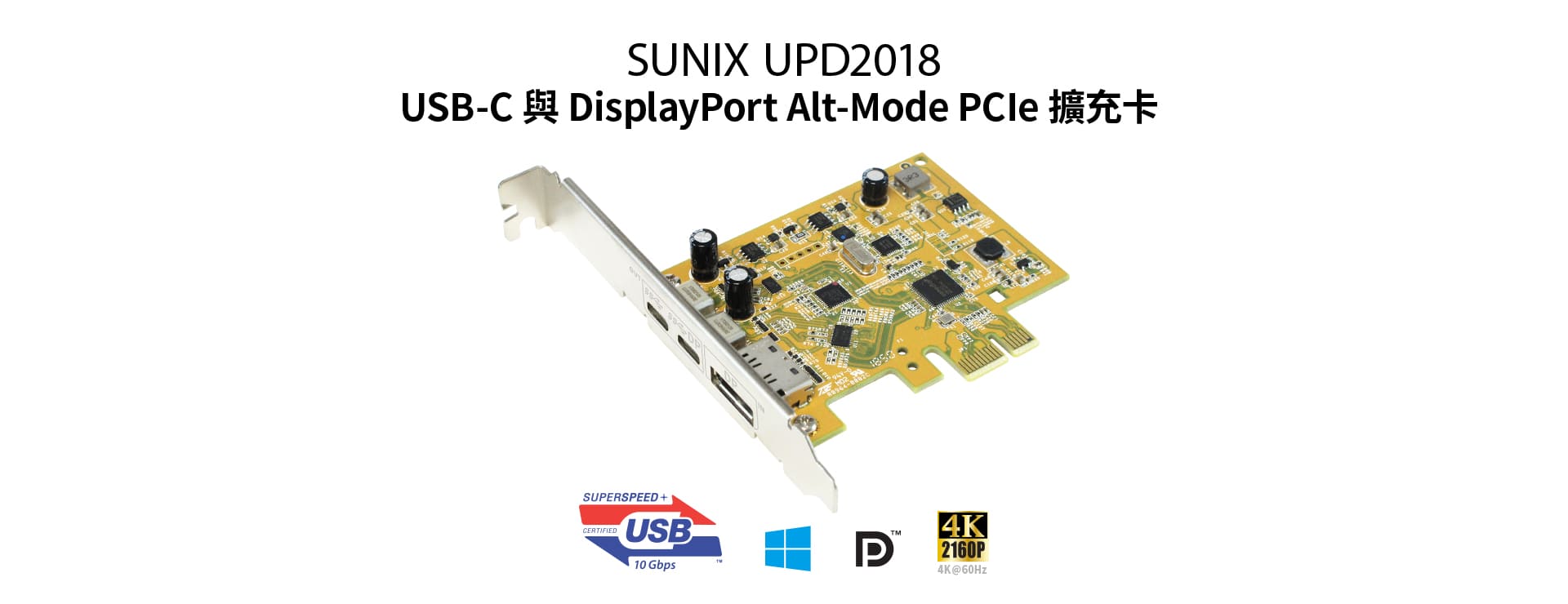

USB 3.1 10G 與 DisplayPort Alt-Mode PCI Express 擴充卡搭載 雙USB Type-C 連接器輸出
  • 支援PCI Express Rev3.0第三代規格, x1 (Sing-lane)匯流排。

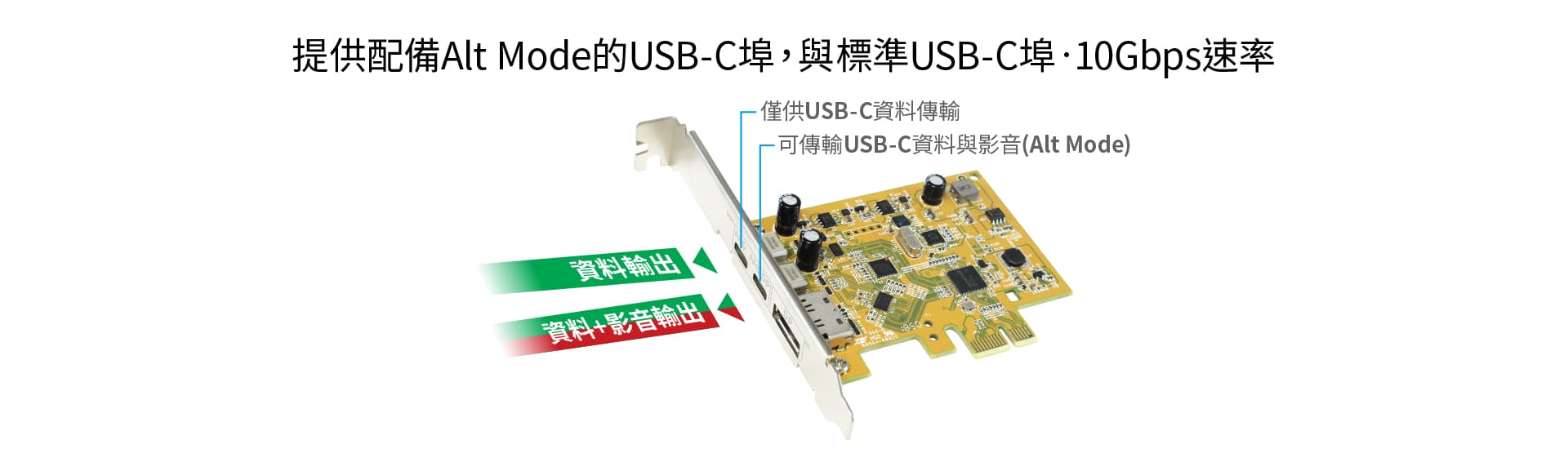

  • 擴充卡提供兩個獨立的USB3.1 Type-C連接埠做為主機端擴充。
  • 相容於Universal Serial Bus 3.1 第二代規格,速度達10Gbps。
  • 相容於xHCI (eXtensible Host Controller Interface) 版本1.1規範。
  • 支援USB 3.1高速設備,並相容於既有 USB3.0, USB 2.0與USB 1.1等設備。
  • 支援USB連接埠支援最高5VDC/1500mA電源輸出。
  • 每個USB連接埠具備獨立的過電流與短路保護元器件。
  • 影像輸出支援VESA DisplayPort Alternate Mode USB Type-C 版本1.0規範。
  • 影像解析度可達 4K Ultra-HD 3840x2160@60MHz水準。
  • 作業系統支援Microsoft Windows 7, 8.x 與10。
  • 產品低功耗設計順應綠色節能趨勢,並符合環保RoHS生產製程與物料控管。
  • 通過各國EMC安規認證(CE, FCC, VCCI, BSMI) 確保用戶使用電磁輻射的安全。

介紹

SUNIX三泰 UPD2018 超高速USB3.1擴充卡提供了兩個標準的USB Type-C 電腦主機端連接埠,同時支援USB3.1傳輸介面提供了高達10Gbps的傳輸速度,以及業界最新的DisplayPort Alt-Mode影像傳輸技術達4K Ultra-HD解析度水準,擴充卡透過PCI Express Rev3.0 第三代匯流排設計達到最佳傳輸效能,適用各式的主機板。此外,優異的電源電路設計,用戶不須使用額外電源線纜取電,每個USB連接埠可以獨立提供標準1500mA@5VDC的電源輸出能力,並搭載USB埠獨立搭載過電流與短路保護元器件,確保用戶上的使用安全。

SUNIX三泰 UPD2018超高速USB3.1擴充卡將是您電腦擴展最新介面的解決方案,不論是連接各種USB存儲設備,新型USB TypeC顯示器,數位攝影機、影像顯示擴充、以及各式行動裝置等,將同時兼顧數據傳輸效能、4K UHD影像、輸出電源效率、以及使用便利性的最佳選擇。

特點








規格

硬體

匯流排 PCI Express 3.0 (第三代), x1匯流排
控制器 PCI Express USB 3.1 控制器, Asmedia ASM1142
USB 標準 eXtensible Host Controller Interface (xHCI) 版本1.1
系統資源 IRQ & IO由系統分配

USB 通信

介面 Universal Serial Bus 3.1 / 3.0 / 2.0 / 1.1

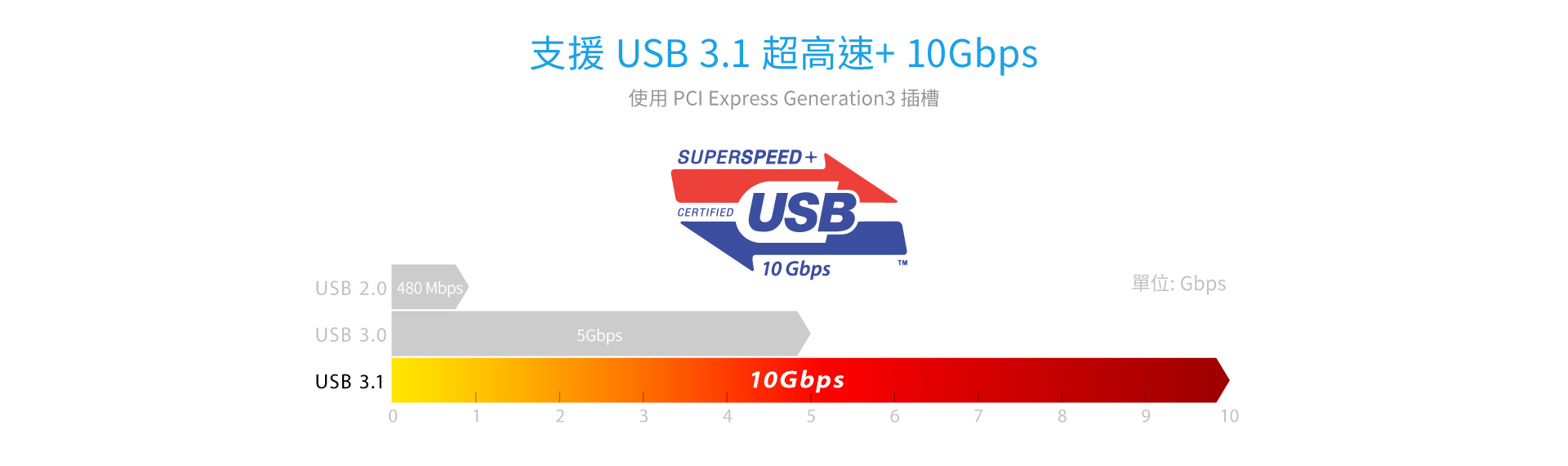

效能 SuperSpeed+(10Gbps), SuperSpeed(5Gbps), High Speed (480Mbps), Full Speed (12Mbps), Low Speed (1.5Mbps)

埠數

2 埠

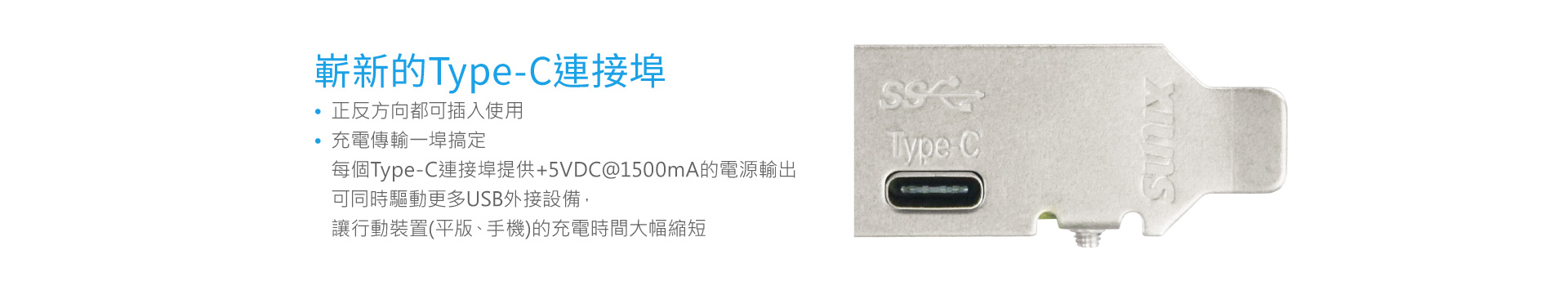

連接器 USB 3.1 USB Type-C 連接器母座
保護 ±15KV IEC61000-4-2 靜電測試空氣放電
±8KV IEC61000-4-2 靜電測試接觸放電

影音通信

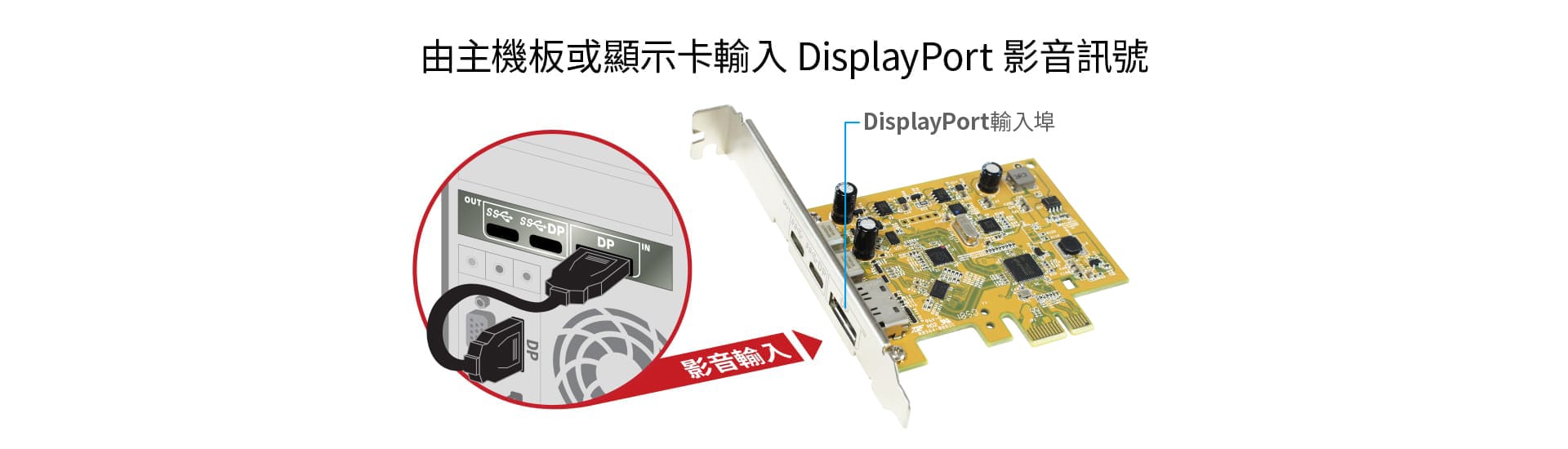

輸入介面 標準尺寸DisplayPort 連接器母座, 相容DisplayPort 版本1.2/1.1規範
輸出介面 USB Type-C 連接器母座
音效 支援 透過 DisplayPort音訊源

電源

電源來源 PCI Express 匯流排供電
電源輸出 每個USB Type-C 連接埠可以輸出達 +5VDC / 1500mA 能力
(備註:最大電源輸出能力將依照用戶實際使用的電源供應器而定)
電源保護 每個USB Type-C連接埠具備電流過載與短路保護開關
電源功耗 3.0 W @ 3.3VDC (備註:上述擴充卡電源功耗不包含輸出USB至設備的電源)

驅動支援

Windows
Windows 7 (32/64位元) (需要額外安裝驅動程式)
Windows 8.x/10 (32/64位元) (使用內建驅動程式in-box driver)

環境

工作溫度 0 to 60°C (32 to 140°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 70°C (-4 to 158°F)

認證

EMC安規 CE, FCC, VCCI, BSMI
綠色環保 RoHS, CRoHS, WEEE

機構

PCB 尺寸 85.30x 55.75 mm
擋板 標準 120 mm (可選短擋板 80mm)
擋板佔用空間 1


配件

包裝配件

DisplayPort to DisplayPort Cable
  • DisplayPort Male to DisplayPort Male Cable
  • Length : 240mm
  • 1 pcs.

支援

使用手冊下載

使用手冊 UPD2018 Quick Installation Guide
版本 Ver.2.0
更新時間 2018-09-27 13:30:13
檔案大小 1.7MB

產品規格書下載

產品規格書 UPD2018-Datasheet

驅動程式下載

驅動程式 USB3.1 Windows Inbox Driver
作業系統
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows Server 2016 64bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
驅動程式 ASMUSBHost_V116541WHQL
版本 1.16.54.1
更新時間 2019-03-08 14:08:31
檔案大小 11.4MB
作業系統
Windows 7 SP1 32/64 bit
Windows Server 2008 R2 SP1 64bit
驅動程式 USB3.1 Linux Inbox Driver
作業系統
Linux 4.6 above
