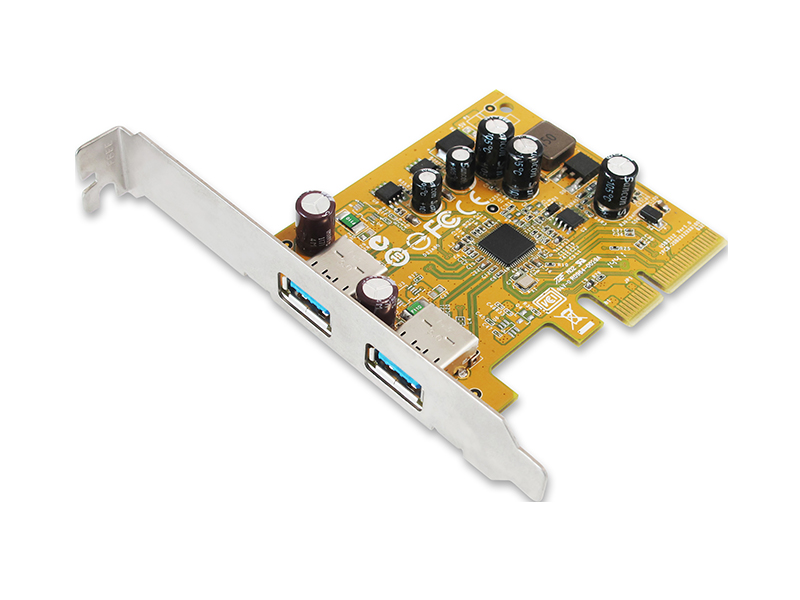

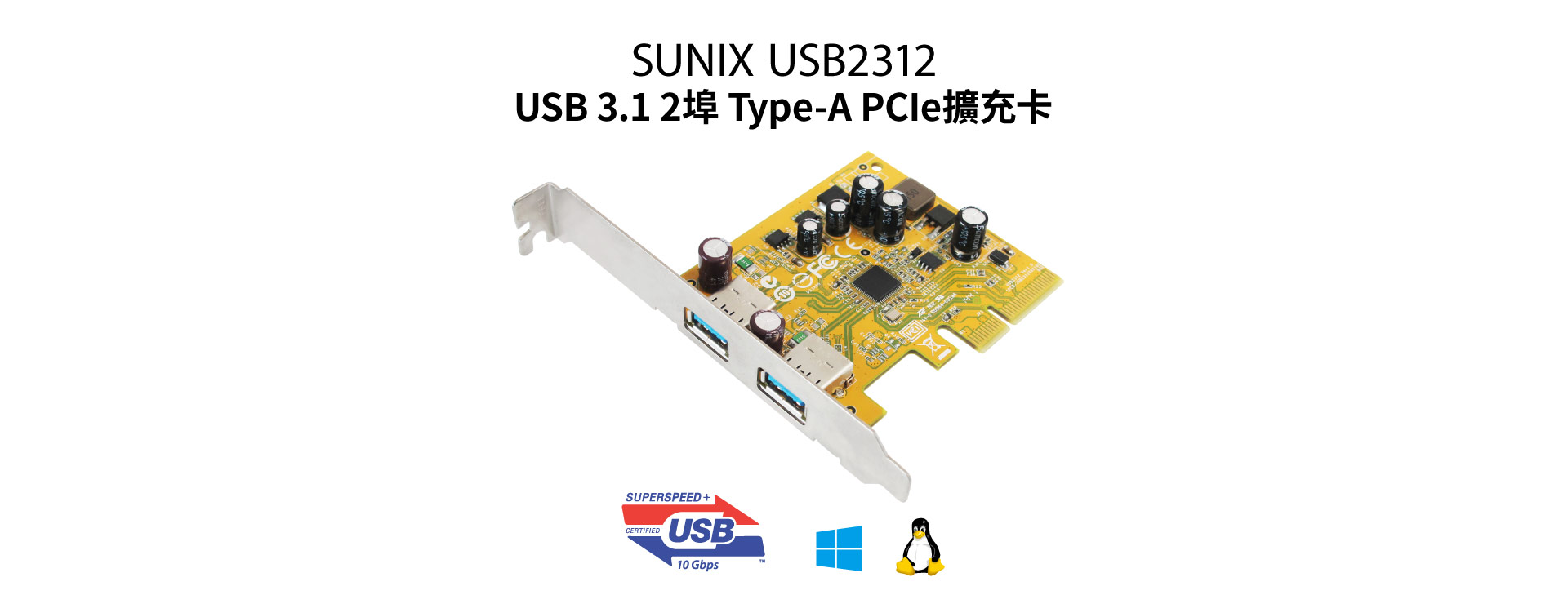

USB2312

USB 3.1 2埠 Type-A PCIe擴充卡
  • 支援PCI Express Rev2.0第二代規格, x2(Dual-lane)匯流排
  • 相容於Universal Serial Bus 3.1 第二代規格,速度達10Gbps
  • 相容於xHCI (eXtensible Host Controller Interface) 版本1.1規範
  • 支援USB 3.1高速,相容於既有 USB 3.0, USB 2.0與USB 1.1設備
  • 擴充卡提供兩個獨立的USB 3.1 Type-A連接埠做為主機端擴充
  • 每個USB連接埠支援最高5VDC / 900mA 電流輸出至USB設備
  • 每個USB連接埠設計獨立的過電流與短路保護元器件
  • 休眠時可以透過滑鼠鍵盤進行電腦喚醒功能
  • 支援熱插拔USB設備,不需煩冗的操作程序
  • 作業系統支援Microsoft Windows 7, 8.x 與10
  • 產品低功耗設計順應綠色節能趨勢,並符合環保RoHS生產製程
  • 通過各國EMC安規CE, FCC, VCCI, BSMI認證I

介紹

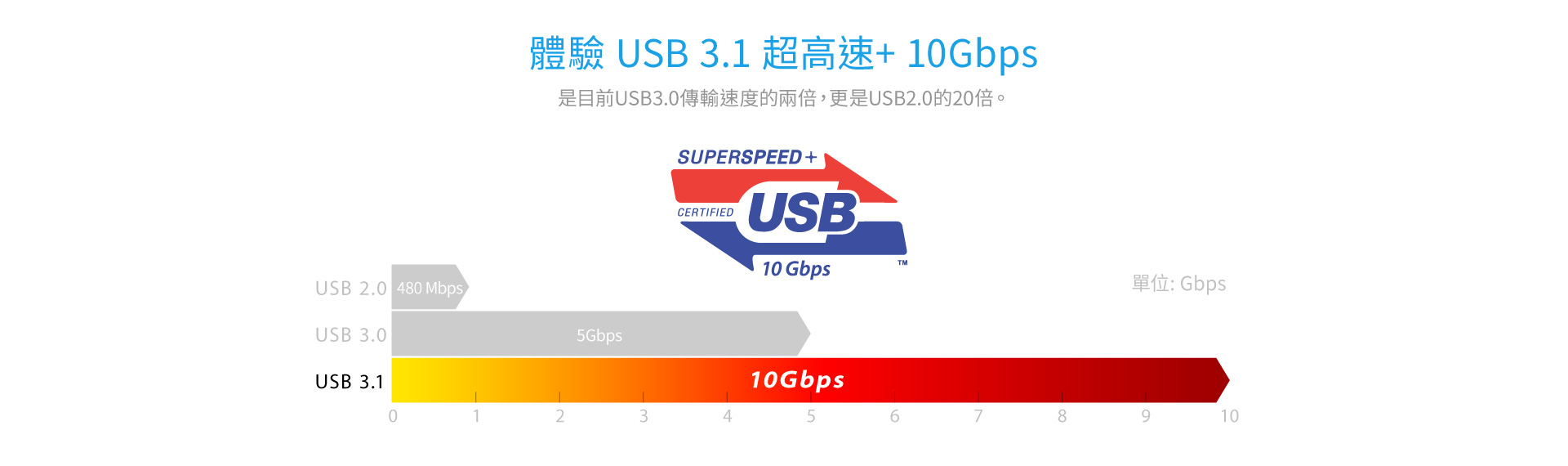

SUNIX三泰 USB2312超高速USB 3.1擴充卡提供了兩個標準的USB Type-A 電腦主機端連接埠,USB 3.1傳輸介面提供了高達10Gbps的傳輸速度,是目前USB 3.0傳輸速度的兩倍,更是USB 2.0的20倍。擴充卡採用PCI Express Rev2.0 第二代匯流排 x 2設計達到最佳傳輸效能,且通用各式的主機板。此外,優異的電源電路設計,用戶不須使用任何機箱內線纜做額外取電,每一個USB連接埠可以獨立提供標準900mA@5VDC的電源輸出能力,並搭載USB埠獨立搭載過電流與短路保護元器件,確保用戶上的使用安全。SUNIX三泰 USB2312超高速USB 3.1擴充卡將是您PC擴展最新介面的解決方案,不論是連接各種USB存儲設備,數位攝影機、影像顯示擴充、以及各式行動裝置等,將同時兼顧數據傳輸效能、輸出電源效率、以及使用便利性的最佳選擇。


特點







規格

硬體

匯流排 PCI Express Spec 2.0, x2匯流排 適用於主機板PCI Express x16 或 x4以上的匯流排安裝
控制器 PCI Express USB 3.1 控制器, Asmedia ASM1142
USB協議 eXtensible Host Controller Interface (xHCI) 版本1.1
系統資源 IRQ & IO由系統分配

USB 通信

介面 USB 3.1 / 3.0 / 2.0 / 1.1
效能 SuperSpeed+(10Gbps), SuperSpeed(5Gbps), High Speed (480Mbps), Full Speed (12Mbps), Low Speed (1.5Mbps)
埠數 2埠
連接器 USB 3.1 USB Type-A 連接器
保護 ±15KV IEC61000-4-2 靜電測試空氣放電 ±8KV IEC61000-4-2 靜電測試接觸放電

電源

電源來源 PCIe匯流排供電
電源輸出 每個USB Type-A 連接埠可以輸出達 +5VDC / 0.9A 能力 (備註:最大電源輸出能力將依照用戶實際使用的電源供應器而定)
電源保護 每個USB Type-A連接埠具備過載與短路保護 +6VDC / 1.1A /可回復性保險絲(PTC Fuse)
電源功耗 1.1 W @ 3.3VDC (備註:上述擴充卡電源功耗不包含輸出USB至設備的電源)

驅動支援

Windows 微軟 Windows 7 (32/64位元) Windows 8.x / 10(32/64位元) (使用Windows內建驅動程式in-box driver)
Linux Linux 2.6.31 或之後版本(Linux Kernel核心已經包含USB 3.0驅動)

環境

工作溫度 0 至 60°C (32 至 140°F)
工作濕度 5 至 95% RH
儲存溫度 -20 至 70°C (-4 至 158°F)

認證

EMC 安規 CE, FCC, VCCI, BSMI
Green 綠色環保 RoHS, CRoHS, WEEE

機構

PCB 尺寸 79.3 x 68.5 mm
擋板 標準 120 mm (可選短擋板: 80mm)
擋板空間 1


支援

使用手冊下載

使用手冊 USB2312 Quick Installation Guide 繁體中文版
版本 V1.0
更新時間 2016-05-24 14:15:43
檔案大小 1.6MB

產品規格書下載

產品規格書 USB2312 Datasheet

驅動程式下載

驅動程式 USB3.1 Windows Inbox Driver
作業系統
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows Server 2016 64bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
驅動程式 ASMUSBHost_V116541WHQL
版本 1.16.54.1
更新時間 2019-03-08 14:08:31
檔案大小 11.4MB
作業系統
Windows 7 SP1 32/64 bit
Windows Server 2008 R2 SP1 64bit
驅動程式 USB3.1 Linux Inbox Driver
作業系統
Linux 4.6 above
