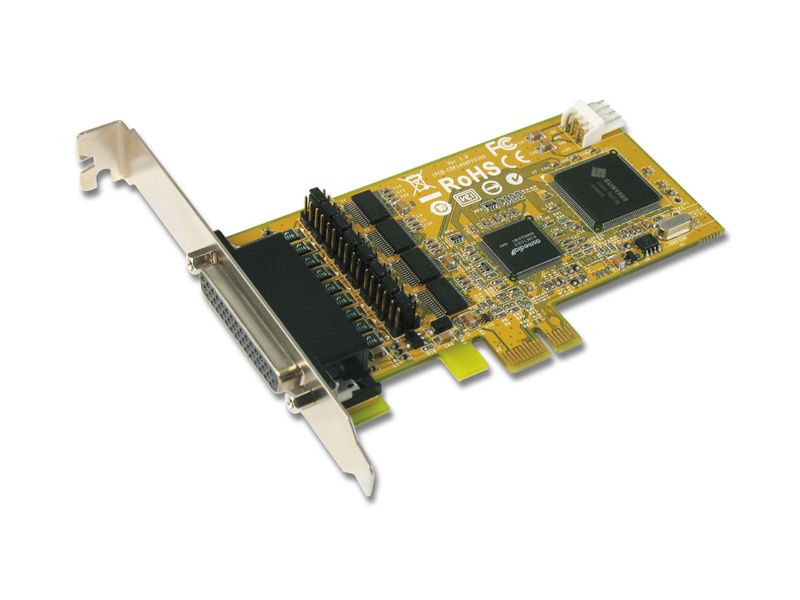

CDK1456P
4 埠帶電型RS-232串口&錢箱接口介面 & DC插孔Universal PCI Express擴充卡
- 擴充4埠RS-232串列埠，傳輸速度115.2Kbps
- 同時擴充6針RJ11/12錢箱控制埠，並供電+12VDC
- 提供1埠+12V電源插孔方便連接POS週邊，如觸控螢幕
- 提供DB9M串列埠第1針或第9針+5V/12VDC電源輸出
- 相容PCI Express 1.1規格
- 搭載高性能SUN1999 16C950 UART單晶片
- 自動流量控制技術可有效避免資料丟失
- 所有串列信號內嵌±2KV靜電保護
- 隨插即用, I/O 位址和IRQ由系統BIOS分配
- 提供SUNIX Windows API，你輕鬆實現錢箱操作
- 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
- 符合綠色環保RoHS、WEEE規範
- 支援Microsoft Windows, Linux 和 DOS 作業系統
介紹
三泰專精於串列通訊30年，並因此開創出『商業通信』的市場，CDK1456P就是針對POS系統所提供的強大功能擴充卡，除了4埠供電的RS-232，可以連接POS週邊外，更提供了RJ11的錢箱控制埠，以及一個+12VDC電源插孔，方便週邊連接，不用再額外接電。

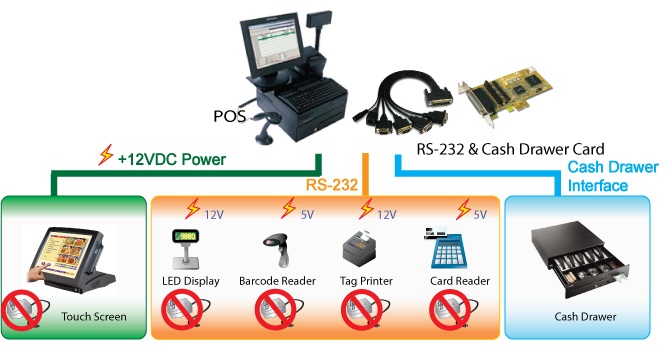

三泰擁有串列帶電發明專利，起因於觀察到如果經由串列埠直接提供+5V/12V電，那串列設備(如條碼掃描器…)就不需再另外接電，將帶給使用者極大的便利。 三泰全系列I/O卡搭載SUNIX自有晶片，通過微軟WHQL嚴格驗證，並取得全球安規認證，確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用，除了自主研發的高集成、低耗電晶片，專業的軟硬體研發團隊，完整支援最新的Windows / Linux 作業系統，並累積豐富的經驗及技術，可以滿足不同客戶的特殊需求，優良的品質被讚譽為『黃金卡』。
特點
規格
介面
| 介面 | RS-232串口 & 錢箱接口介面 |
| 晶片 | 高性能SUNIX SUN1999 16C950 UART 單晶片 |
| 匯流排 | PCI Express one lane (x1) |
| IRQ & IO | 系統分配 |
串列通訊
| 介面 | RS-232 |
| 埠數 | 4埠 |
| FIFO | 128byte 硬體 |
| 信號 | TxD, RxD, RTS, CTS, DTR, DSR, GND, 5V/12V/ DCD, +5V/12V/RI |
| 波特率 | 50bps ~ 115.2Kbps |
| 資料位 | 5, 6, 7, 8 |
| 停止位 | 1, 1.5, 2 |
| 奇偶校驗 | even, odd, none, mark, space |
| 流量控制 | None, Xon/Xoff, RTS/CTS |
| 保護 | ±2KV ESD IEC61000-4-2 人體接觸放電(HBM)保護 |
| PCB 連接器 | DB9 公頭 |
錢箱介面通訊
| 介面 |
RJ11/12 (6-pin) 相容EPSON印表機 |
| 電源 | +12VDC |
電源輸出
| DC Jack 電力 | DC Jack +12VDC / 3A |
| COM埠電力 | +5 or 12VDC / 1A |
(備註：最大電源輸出能力將依照用戶實際使用的電源供應器而定)
驅動支援
| Windows Client | XP / Vista / 7 / 8.x / 10 / 11 (X86/X64) |
| Windows Server | 2003 / 2008 / 2012 / 2016 (X64) |
| Windows Embedded | XP Embedded / POSReady 2009 / POSReady / Embedded System 2009 |
| Linux | Linux 2.x / 3.x / 4.x / 5.3 |
| DOS | DOS |
| *UNIX | FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris |
| *IBM OS/2 | WARP 3/WARP 4 |
| 上列 "*" 標註為專案支援之作業系統，如有進一步需求歡迎洽詢我們 | |
認證
| 硬體 | CE, FCC, VCCI, BSMI |
| 軟體 |
Microsoft WHQL Windows Microsoft Client: XP / Vista / 7 / 8.x / 10 / 11 (X86/X64) Microsoft Server: 2003 / 2008 / 2012 / 2016 (X64) |
環境
| 工作溫度 | 0 to 60°C (32 to 140°F) |
| 工作濕度 | 5 to 95% RH |
| 儲存溫度 | -20 to 85°C (-4 to 185°F) |
尺寸
| PCB 尺寸 | 120 x 69 mm |
| 鐵片 | 長鐵片 121 mm |
| 鐵片擋板空間 | 1 |
配件
包裝配件
DB44 Male to 4-port DB9 Male, RJ11 & DC Jack Cable
- 40cm
- Part Number:1WDB-44M04009C3T10
- 1 pcs.
支援
產品規格書下載
| 產品規格書 | CDK1456P Datasheet |
|
驅動程式下載
| 驅動程式 | SUN1999Driver V10.2.6.0 (WHQL) | |
| 版本 | 10.2.6.0 | |
| 更新時間 | 2024-08-22 11:25:38 | |
| 檔案大小 | 10.2MB | |
| 作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
| 驅動程式 | SUN1999Driver V10.2.5.0(WHQL) | |
| 版本 | 10.2.5.0 | |
| 更新時間 | 2024-01-11 13:26:56 | |
| 檔案大小 | 10.2MB | |
| 作業系統 |
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
| 驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
| 版本 | 9.2.2.0 | |
| 更新時間 | 2021-01-05 09:27:46 | |
| 檔案大小 | 9.4MB | |
| 作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
| 驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
| 版本 | 8.2.0.0 | |
| 更新時間 | 2023-01-12 13:34:21 | |
| 檔案大小 | 4.4MB | |
| 作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
| 驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
| 版本 | 8.1.5.0 | |
| 更新時間 | 2023-01-11 17:08:11 | |
| 檔案大小 | 4.5MB | |
| 作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
| 驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
| 版本 | 1.2.0.0 | |
| 更新時間 | 2019-07-08 17:59:12 | |
| 檔案大小 | 301.2KB | |
| 作業系統 |
Windows CE 6.0
|
| 驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:02 | |
| 檔案大小 | 280KB | |
| 作業系統 |
Windows CE 5.0
|
| 驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:47 | |
| 檔案大小 | 235.6KB | |
| 作業系統 |
Windows CE 4.2
|
| 驅動程式 | SUN1999/2000 Linux Inbox Driver User Guideline | |
| 版本 | 1.0 | |
| 更新時間 | 2022-05-31 17:59:20 | |
| 檔案大小 | 1.2MB | |
| 作業系統 |
Linux Kernel 5.4 above
|
| 驅動程式 | snx_V2.0.9.0 | |
| 版本 | V2.0.9.0 | |
| 更新時間 | 2024-02-23 11:51:30 | |
| 檔案大小 | 703.5KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
|
| 應用程序接口 | Hardware Library for Windows | |
| 版本 | 20110623 | |
| 更新時間 | 2022-03-25 11:03:58 | |
| 檔案大小 | 3.7MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
|
| 應用程序接口 | Hardware Library for Linux (snx module) | |
| 版本 | 1.3.0.0 | |
| 更新時間 | 2021-06-29 17:55:38 | |
| 檔案大小 | 406.1KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
|
| 驅動程式 | SUNDOS1.00.00.006 | |
| 版本 | 1.00.00.006 | |
| 更新時間 | 2014-08-19 10:36:25 | |
| 檔案大小 | 21KB | |
| 作業系統 |
DOS
|
