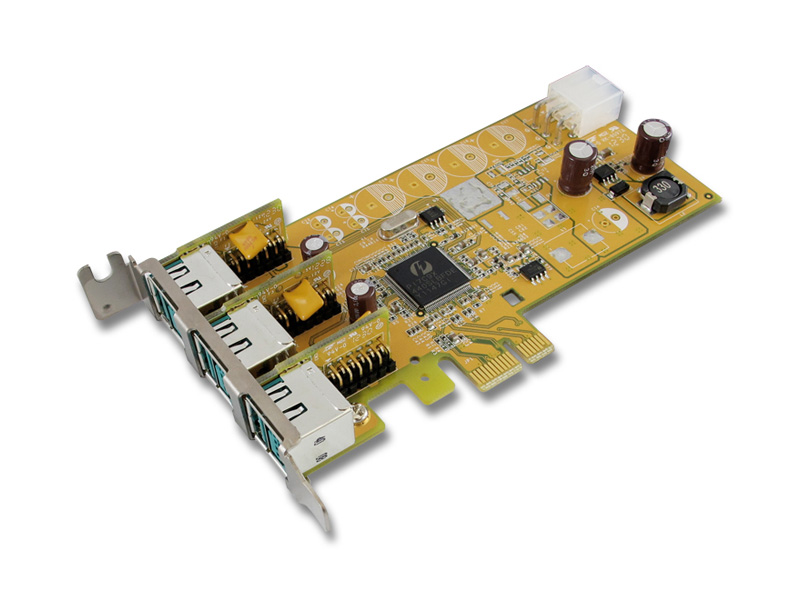

PUB0300XL
3埠 12V 供電型USB短鐵片 PCI Express 擴充卡
- 支援Powered USB+12VDC電源輸出，每埠最大供電3A
- 相容USB 2.0規格
- 相容PCI Express 1.1規格
- 每埠Powered USB內嵌過電流保護
- 所有信號內嵌±15KV靜電保護，符合IEC61000-4-2及DELL M6403_A08標準
- 支援熱插拔及隨插即用
- 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
- 符合綠色環保RoHS、WEEE規範
- 支援Microsoft Windows, Linux作業系統
介紹
USB無疑是現今最普遍及最方便的傳輸介面，但由於USB總線電源受限於2.5W(每端口0.5A @ + 5V），所以無法提供足夠的電源給USB介面的網路攝影機（web cameras）、條碼掃描器，印表機，外接DVD-ROM 和硬碟設備等等...。Powered USB解決了標準USB的問題，可以提供足夠的電源輸入選擇，滿足設備端的電源需求，並且在連接埠的設計，也不同於標準USB，具有一定固定程度的機構設計，免除容易纜線脫落的疑慮。
三泰的Powered USB PCI Express擴充卡，提供+5/12/24VDC的多重選擇，可以充分滿足設備端的電源需求，並且具備完善的過電流保護設計，確保設備端不會因為異常及不穩定的電流導致毀損。三泰的研發團隊專精於電路設計超過25年，優異的設計嬴得全球大廠及眾多客戶的信任，是您挑選Powered USB擴充卡的最佳選擇。
規格
硬體
| 匯流排 | PCI Express Spec 1.1, Single-Lane (x1) | ||
| 控制器 | PI7C9X440SL | ||
USB 通信
| 介面 | Universal Serial Bus 2.0 |
|
IRQ & IO |
系統分配 |
|
埠數 |
3埠 |
| 傳輸速率 | High Speed (480Mbps), Full Speed (12Mbps), Low Speed (1.5Mbps) |
| 保護 | ±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護 ±15KV ESD IEC61000-4-2 空氣放電保護 ±8KV ESD IEC61000-4-2 接觸放電保護 DELL M6403_A09 Direct Pin Injection |
| PCB連接器 | Powered USB |
電源
| 電源輸入 | +12VDC / PCIe GFx power connector 2x3 Type |
| 電源輸出 | 標準 USB 2.0 埠: +5VDC / 每埠最大供電 0.5A Powered USB 埠: +12VDC / 每埠最大供電 3.0A (備註：最大電源輸出能力將依照用戶實際使用的電源供應器而定) |
| 電源保護 | 標準 USB 2.0 埠: +5VDC / Share Maximum 2.0A / 3-port total Powered USB 埠: +12VDC / 3.0A@16V 每個埠具過載與短路保護可回復性保險絲(PTC Fuse) |
| 電源功耗 | 1.1W @ 3.3V (此板卡運作功耗，未包含輸出設備端) |
驅動支援
|
XP / Vista / 7 / 8.x / 10 (X86/X64) | |
| Microsoft Embedded | XP Embedded / POS Ready 2009 / Embedded System | |
| Microsoft Server | 2003 / 2008 / 2012 / 2016 (X64) | |
| Linux | Linux 2.4.x / 2.6.x /3.x |
環境
| 工作溫度 | 0 to 60°C (32 to 140°F) |
| 工作濕度 | 5 to 95% RH |
| 儲存溫度 | -20 to 85°C (-4 to 185°F) |
認證
| EMC安規 | CE, FCC, VCCI, BSMI |
| 綠色環保 | RoHS, WEEE |
機構
| PCB 尺寸 | 130 x 68 mm |
| 鐵片 | 短鐵片 80 mm |
| 鐵片佔用空間 | 1 |
支援
使用手冊下載
| 使用手冊 | Powered_USB_PCIe_Card_Manual |
|
| 版本 | Ver 2.0 | |
| 更新時間 | 2023-08-23 10:29:17 | |
| 檔案大小 | 1.8MB |
產品規格書下載
| 產品規格書 | PUB0300XL-Datasheet-V11 |
|
