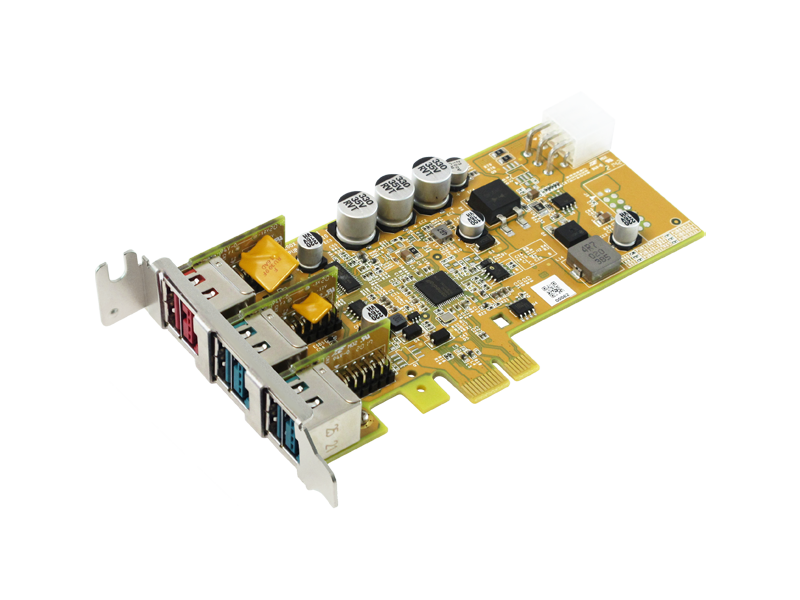

PUB1200XL V2.0

1埠 24V & 2埠 12V 供電型USB PCI Express擴充卡
  • 相容於PCI匯流排電源管理介面Revision 1.2規格
  • 相容PCI Express 1.1規格
  • 相容USB 2.0規格
  • 配備高性能USB2.0 PCIe控制器
  • 支援3個供電USB埠
  • 支援Powered USB+24/12VDC電源輸出,每埠最大供電3A
  • 每埠Powered USB內嵌過電流保護
  • 隨插即用,I/O address 與 IRQ 由系統分配
  • 支援USB裝置的熱插拔及隨插即用
  • 符合Modern Standby模式的(RTD3) cold低電源省電模式標準
  • 短鐵片設計適合slim PC 或 便攜式 PC
  • 支援Microsoft Windows, Linux作業系統

介紹

USB允許外設與個人電腦進行數據交換,同時也能通過USB匯流排獲取電力。不幸的是,匯流排供應的電力被限制在每埠2.5瓦(0.5A @ +5V),足以為輸入設備、網路攝影機等低功率設備提供足夠的電力。其他設備如印表機、顯示器、密碼鍵盤、外部DVD-ROM和硬碟仍需要外部電源供應。這裡就是供電型USB的用途,它消除了額外電源供應的需求。供電型USB不僅提供必要的電力,還通過可熱插拔的電纜傳輸通信信號。此外,供電型USB通過提供主機端電纜鎖定機制,解決了與標準USB連接器相關的主機端電纜鎖定問題。

SUNIX供電型USB PCIe擴充卡提供了一種方便且經濟實惠的方法,可以將多達三個供電USB2.0端口添加到個人電腦上。相較於普通USB界面,可以輕鬆安裝並使用功耗更高的外設,無需額外的電源供應。SUNIX供電型USB PCIe擴充卡採用最新的電源切換技術,直接通過PC電源向其3個供電USB端口提供+5/12/24VDC的多重選擇,且向下兼容普通的USB1.1和USB2.0設備。

現今的POS系統變得越來越時尚,終端和所有外設的空間有限。使用供電型USB PCIe擴充卡,節省寶貴的空間,並擺脫外設的電源供應。是當今POS系統的理想解決方案。

規格

硬體

匯流排 PCI Express Spec 1.1, Single-Lane (x1)
控制器
PCI Express USB3.0 控制器, ASM3042
USB 標準 Enhanced Host Controller Interface (EHCI) and Open Host Controller Interface (OHCI)
IRQ & IO 系統分配

USB 通信

介面 Universal Serial Bus 2.0
傳輸速率 High-Speed (HS), Full-Speed(FS) and Low-Speed(LS)
Data Transfer rate of 1.5, 12, and 480Mbps
埠數 3-port
保護 ±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護
±15KV ESD IEC61000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
PCB連接器 Powered USB 連接器

電源

電源輸入 +12VDC / PCIe GFx power connector 2x3 Type
電源輸出 標準 USB2.0 埠:
   +5VDC / 每埠最大供電 0.5A / each port
Powered USB Port:
   +24VDC / 每埠最大供電 3.0A / each port
   +12VDC / 每埠最大供電 3.0A / each port
(備註:最大電源輸出能力將依照用戶實際使用的電源供應器而定)
電源保護 Standard USB2.0 Port:
   +5VDC / Share Maximum 2.0A / 3-port total
Powered USB Port:
   +24VDC / 3.0A@30V 每個埠具過載與短路保護可回復性保險絲(PTC Fuse)
   +12VDC / 3.0A@16V 每個埠具過載與短路保護可回復性保險絲(PTC Fuse)
電源功耗 1.1W @ 3.3V (此板卡運作功耗,未包含輸出設備端)

驅動支援

Microsoft Client
Windows 10 (x86/x64) / 11
Microsoft Server 2012 R2 / 2016 / 2019 (x86/x64) 及更高版本
Linux Linux 2.6. 及更高版本

環境

工作溫度 0 至 60°C (32 至 140°F)
工作濕度 5 至 95% RH
儲存溫度 -20 至 70°C (-4 至 158°F)

認證

EMC安規 CE, FCC, VCCI, BSMI
綠色環保 RoHS, WEEE

機構

PCB Dimension 130 x 68 mm
鐵片 短鐵片 80 mm
鐵片佔用空間 1

配件

選購配件

PCIe Add-in card Holder
  • Part No.: 5013-PCIFX1C00-QCN
FILM:PCIe Add-in card Holder Introduction
PCIe Add-in card Holder

支援

使用手冊下載

使用手冊 Powered_USB_PCIe_Card_Manual
版本 Ver 2.0
更新時間 2023-08-23 10:29:17
檔案大小 1.8MB

產品規格書下載

產品規格書 PUB1200XL V2.0 Datasheet EN
