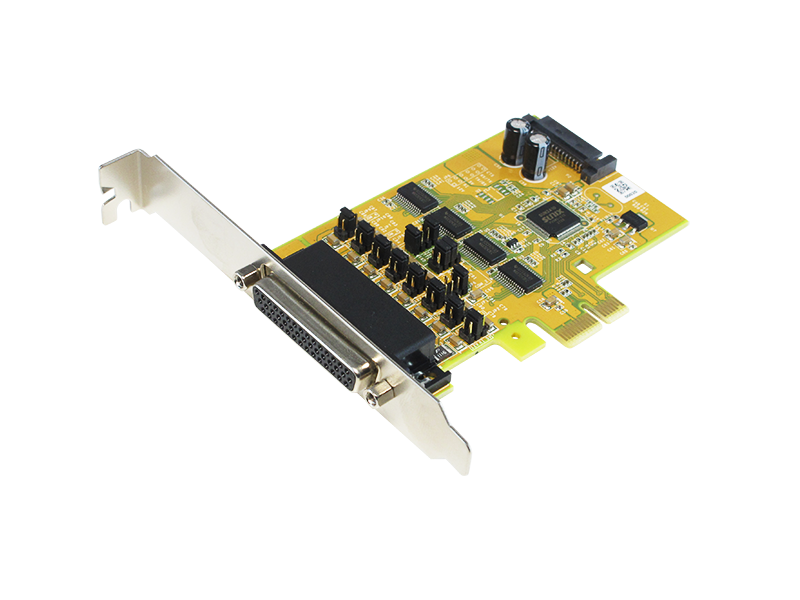

SER6456ST
4埠供電型RS-232串列PCI Express卡(TTL通信協定、SATA供電接口)
- 擴展四個RS-232串列埠，通信速度高達115.2Kbps。
- 搭載高性能SUN2410 16C950 UART單晶片。
- 相容PCI Express 2.0規格。
- 支援x1, x2, x4, x8, x16 (lane) PCI Express插槽。
- 通過COM的第1或第9引腳，為RS-232串列埠提供+5V或+12V直流電源輸出。
- 在COM2上提供具有TTL 3.3V輸出的RS-232串列訊號的RxD和TxD。（詳細信息請參考引腳分配和跳線設置表）
- 內建Serial-ATA電源插座，從系統提供高效直流電源。
- 自動流量控制技術可有效避免資料丟失。
- 所有串列訊號具備內建的±15KV ESD保護，符合IEC1000-4-2標準。
- 支援即插即用，I/O地址和IRQ由BIOS分配。
- 經CE、FCC和Microsoft WHQL認證。
- 支援Microsoft Windows、Linux和DOS操作系統。
介紹
SUNIX SER6456ST是一款PCIe串列通訊卡，可讓用戶在基於PC的系統上增加或擴展四個RS-232串列埠，以進一步使用串列設備。該卡通過COM的第1和第9引腳輸出，為每個串列埠提供+5V或+12V直流電源。使用者可以方便地連接串列設備，而無需額外的外部電源。
SUNIX SER6456ST符合PCI Express 2.0規格，與PCI Express x1、x2、x4、x8和x16通道兼容，可在任何基於PC的系統中安裝。此串列卡具有128字節的FIFO緩存，並符合16C950 UART規範。它採用了SUNIX原生PCI Express UART控制器SUN2410，同時還擁有許多SUNIX先進的功能和技術，使其成為商業和工業自動化應用的最佳解決方案。
規格
介面
| 介面 | RS-232 |
| 晶片 | SUNIX SUN2410 (16C950 UART 單晶片) |
| 匯流排 | PCI Express 2.0規格, 單傳輸通道 (x1) |
| IRQ & IO | 系統分配 |
串列通訊
| 介面 | RS-232 |
| 埠數 | 4埠 |
| FIFO | 128byte Hardware |
| 信號 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI |
| 波特率 | 50bps ~ 115.2Kbps |
| 停止位 | 1, 1.5, 2 |
| 奇偶校驗 | even, odd, none, mark, space |
| 流量控制 | None, Xon/Xoff, RTS/CTS |
| 保護 |
±15KV IEC1000-4-2 Air Gap Discharge ±8KV IEC1000-4-2 Contact Discharge |
| PCB 連接器 | DB44 母頭 |
驅動支援
| Windows Client | XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 |
| Windows Server | 2022 (X64) |
| Windows Embedded | Windows CE5.0/6.0/XP Embedded/POSReady 2009/POSReady 7/Embedded System |
| Linux | Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x |
| DOS | DOS |
認證
| 硬體 | CE, FCC |
| 軟體 |
Microsoft WHQL Windows • Windows Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 • Windows Server: 2022 (X64) |
環境
| 工作溫度 | 0 to 60°C (32 to 140°F) |
| 工作濕度 | 5 to 95% RH |
| 儲存溫度 | -20 to 85°C (-4 to 185°F) |
尺寸
| PCB 尺寸 | 101 x 68.5 mm |
| 鐵片 | Standard 121 mm |
| 鐵片擋板空間 | 1 |
配件
包裝配件
DB44 to 4-port DB9 Male Connection Cable
- 40 cm
- Part No.: 1WDB-44M04009D4003
- 1 pcs.
選購配件
支援
使用手冊下載
| 使用手冊 | SUNIX-串列通訊卡使用手冊 (通用版) |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2025-03-28 14:30:24 | |
| 檔案大小 | 1.5MB |
| 使用手冊 | Powered Serial Communication Board User Manual (Universal) |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2025-04-07 18:27:23 | |
| 檔案大小 | 1.5MB |
產品規格書下載
| 產品規格書 | SER6456ST Datasheet TC |
|
快速安裝指南下載
| 快速安裝指南 | SER6456ST Quick Installation Guide |
|
驅動程式下載
| 驅動程式 | SUN1999Driver V10.2.8.0 (WHQL) | |
| 版本 | 10.2.8.0 | |
| 更新時間 | 2024-10-18 15:46:26 | |
| 檔案大小 | 10.3MB | |
| 作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 11 IoT Enterprise 24H2
Windows 11 IoT Enterprise LTSC 2024
Windows 11 Enterprise LTSC 2024
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
| 驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
| 版本 | 9.2.2.0 | |
| 更新時間 | 2021-01-05 09:27:46 | |
| 檔案大小 | 9.4MB | |
| 作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
| 驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
| 版本 | 8.2.0.0 | |
| 更新時間 | 2023-01-12 13:34:21 | |
| 檔案大小 | 4.4MB | |
| 作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
| 驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
| 版本 | 8.1.5.0 | |
| 更新時間 | 2023-01-11 17:08:11 | |
| 檔案大小 | 4.5MB | |
| 作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
| 驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
| 版本 | 1.2.0.0 | |
| 更新時間 | 2019-07-08 17:59:12 | |
| 檔案大小 | 301.2KB | |
| 作業系統 |
Windows CE 6.0
|
| 驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:02 | |
| 檔案大小 | 280KB | |
| 作業系統 |
Windows CE 5.0
|
| 驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:47 | |
| 檔案大小 | 235.6KB | |
| 作業系統 |
Windows CE 4.2
|
| 驅動程式 | SUN1999/2000 Linux Inbox Driver User Guideline | |
| 版本 | 1.0 | |
| 更新時間 | 2022-05-31 17:59:20 | |
| 檔案大小 | 1.2MB | |
| 作業系統 |
Linux Kernel 5.4 above
|
| 驅動程式 | snx_V2.1.0.0 | |
| 版本 | V2.1.0.0 | |
| 更新時間 | 2024-10-29 15:49:56 | |
| 檔案大小 | 704.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 應用程序接口 | Hardware Library for Windows | |
| 版本 | 20110623 | |
| 更新時間 | 2022-03-25 11:03:58 | |
| 檔案大小 | 3.7MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
|
| 應用程序接口 | Hardware Library for Linux (snx module) | |
| 版本 | 1.3.1.0 | |
| 更新時間 | 2024-10-16 10:36:59 | |
| 檔案大小 | 750.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 驅動程式 | SUNDOS1.00.00.006 | |
| 版本 | 1.00.00.006 | |
| 更新時間 | 2014-08-19 10:36:25 | |
| 檔案大小 | 21KB | |
| 作業系統 |
DOS
|
