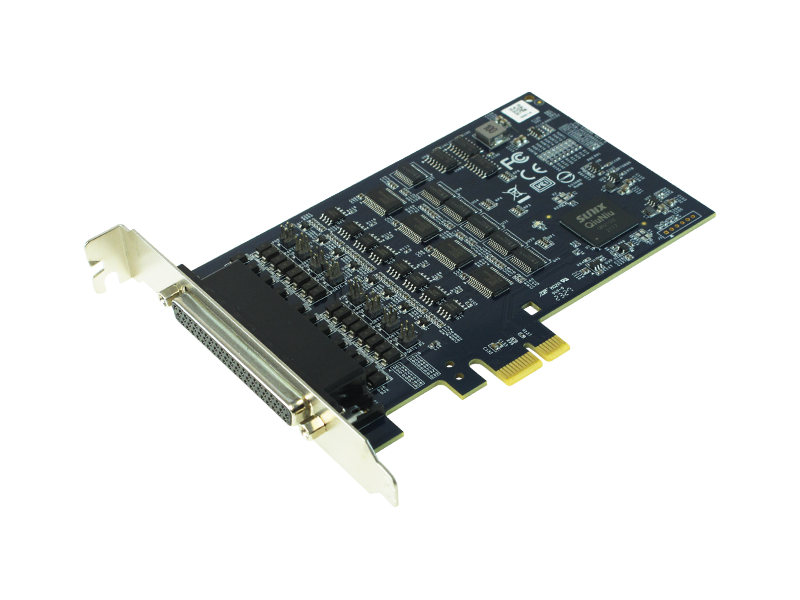

IPC-E3308S
工業型8埠 RS-232/422/485 PCI-Express串列通信卡帶突波保護
- 擴充8埠RS-232/422/485串列，傳輸速率達921.6 Kbps.
- 搭載高性能 SUNIX PCI Express UART 單晶片
- 相容PCI Express 2.0規格
- 獨有RS-422和RS-485訊號自動識別及切換技術
- AHDC/CS RS-485自動流向控制及載波偵測技術
- 自動流量控制技術可有效避免資料丟失
- 所有串列信號內嵌15KV靜電保護，符合IEC61000-4-2標準
- RS-232/422/485信號內嵌2KV突波保護，符合IEC61000-4-5 Level 3標準
- 隨插即用，I/O 位址和IRQ由系統BIOS分配
- 通過CE, FCC, VCCI, BSMI, RoHS, 與微軟 WHQL嚴格認證，確保硬體的最佳相容性
- 支援Microsoft Windows 和 Linux 作業系統
介紹
SUNIX IPC-E3308S 是工業級8串列RS-232/422/485 PCI-Express串列卡，可讓用戶在基於PC的系統上擴展八個RS-232/422/485串列。每個串列實現的數據速率可達921.6 Kbps，並利用UART和內置的128位元硬體FIFO緩沖區實現可靠、高速的串列I/O。憑藉SUNIX專利的Auto-Switching RS-422/485和RS-485 AHDC™技術，用戶可以輕鬆管理不同的串列接口選擇和RS-485信號方向控制。SUNIX IPC-E3308S板卡配備有2KV IEC6100-4-5 Level 3突波保護器和15KV IEC61000-4-2 ESD放電收發器。此外，本卡支援多種操作系統，包括Windows和Linux。因此是工業和惡劣環境應用的最佳串列通信解決方案。
規格
介面
| 介面 | RS-232/422/485 串列 |
| 晶片 | SUNIX QiuNiu controller |
| 匯流排 | PCI Express 2.0規格, 單傳輸通道 (x1) |
| IRQ & IO | 系統分配 |
串列通訊
| 介面 | RS-232/422/485 |
| 埠數 | 8埠 |
| FIFO | 128byte 硬體 |
| 信號 |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI RS-422: TxD+, TxD-, RxD+, RxD-, GND 4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND 2-wire RS-485: Data+, Data-, GND |
| 波特率 | 50bps ~ 921.6Kbps |
| 資料位 | 5, 6, 7, 8 |
| 停止位 | 1, 1.5, 2 |
| 奇偶校驗 | even, odd, none, mark, space |
| 流量控制 | None, Xon/Xoff, RTS/CTS |
| 保護 |
±15KV ESD Air ±8KV ESD Contact 2KV 突波抗擾保護 |
| PCB 連接器 | DB62 母頭 |
驅動支援
| Windows Client | Windows 10 (X86/X64) / Windows 11 |
| Windows Server | Windows Server 20222 (X64) |
| Linux | Linux 5.x / 6.x |
認證
| 硬體 | CE, FCC, VCCI, BSMI |
| 軟體 |
Microsoft WHQL driver Microsoft Client: 10 (X86/X64) / 11 Microsoft Server: 2022 (X64) |
環境
| 工作溫度 | 0 to 70°C (32 to 158°F) |
| 工作濕度 | 5 to 95% RH |
| 儲存溫度 | -20 to 85°C (-4 to 185°F) |
尺寸
| PCB 尺寸 | 115 x 90 mm |
| 鐵片 | 長鐵片 120 mm |
| 鐵片擋板空間 | 1 |
配件
包裝配件
DB62 to 8-port DB9 Male Connection Cable
- 40 cm
- Part No.: 1WDB-62M04009D8000
- 1 pcs.
選購配件
支援
產品規格書下載
| 產品規格書 | IPC-E3308S Datasheet TC |
|
快速安裝指南下載
| 快速安裝指南 | RS-232/422/485 Control Card QIG (Universal) |
|
驅動程式下載
| 驅動程式 | SUN1999Driver V10.2.8.0 (WHQL) | |
| 版本 | 10.2.8.0 | |
| 更新時間 | 2024-10-18 15:46:26 | |
| 檔案大小 | 10.3MB | |
| 作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 11 IoT Enterprise 24H2
Windows 11 IoT Enterprise LTSC 2024
Windows 11 Enterprise LTSC 2024
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
| 驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
| 版本 | 9.2.2.0 | |
| 更新時間 | 2021-01-05 09:27:46 | |
| 檔案大小 | 9.4MB | |
| 作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
| 驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
| 版本 | 8.2.0.0 | |
| 更新時間 | 2023-01-12 13:34:21 | |
| 檔案大小 | 4.4MB | |
| 作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
| 驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
| 版本 | 8.1.5.0 | |
| 更新時間 | 2023-01-11 17:08:11 | |
| 檔案大小 | 4.5MB | |
| 作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
| 驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
| 版本 | 1.2.0.0 | |
| 更新時間 | 2019-07-08 17:59:12 | |
| 檔案大小 | 301.2KB | |
| 作業系統 |
Windows CE 6.0
|
| 驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:02 | |
| 檔案大小 | 280KB | |
| 作業系統 |
Windows CE 5.0
|
| 驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:47 | |
| 檔案大小 | 235.6KB | |
| 作業系統 |
Windows CE 4.2
|
| 驅動程式 | snx_V2.1.0.0 | |
| 版本 | V2.1.0.0 | |
| 更新時間 | 2024-10-29 15:49:56 | |
| 檔案大小 | 704.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 應用程序接口 | Hardware Library for Windows | |
| 版本 | 20110623 | |
| 更新時間 | 2022-03-25 11:03:58 | |
| 檔案大小 | 3.7MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
|
| 應用程序接口 | Hardware Library for Linux (snx module) | |
| 版本 | 1.3.1.0 | |
| 更新時間 | 2024-10-16 10:36:59 | |
| 檔案大小 | 750.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 驅動程式 | SUNDOS1.00.00.006 | |
| 版本 | 1.00.00.006 | |
| 更新時間 | 2014-08-19 10:36:25 | |
| 檔案大小 | 21KB | |
| 作業系統 |
DOS
|
