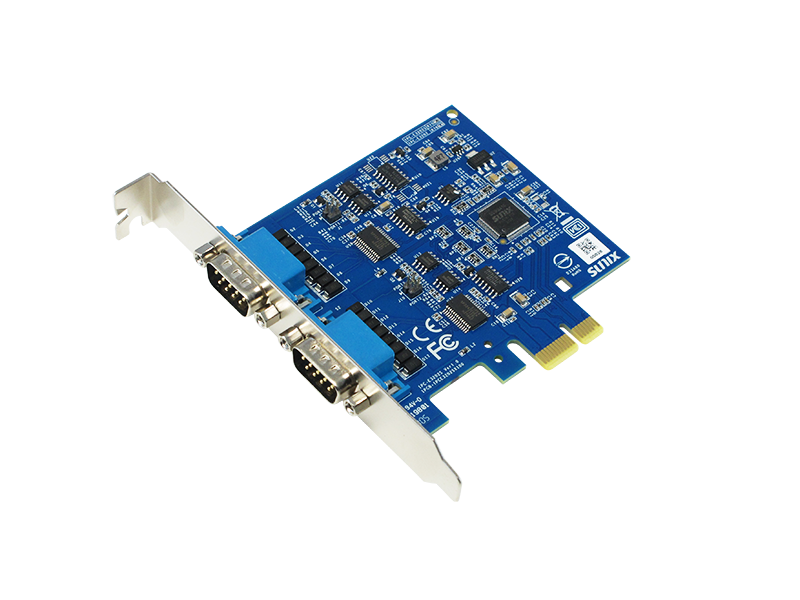

IPC-E3202S

工業型2埠 RS-232/422/485 PCI-Express串列通信卡帶突波保護
  • 擴充2埠RS-232/422/485串列,傳輸速率達921.6 Kbps
  • 搭載高性能SUNIX PCI Express UART 單晶片
  • 相容PCI Express 2.0規格
  • 獨有RS-422和RS-485訊號自動識別及切換技術
  • AHDC/CS™ 自動流向控制及載波偵測技術
  • 自動流量控制技術可有效避免資料丟失
  • 超低功耗設計,符合綠色環保
  • 所有串列信號內嵌15KV靜電保護,符合IEC61000-4-2標準
  • 2KV 突波保護,符合IEC61000-4-5 Level 2標準
  • 隨插即用,I/O 位址和IRQ由系統BIOS分配
  • 國際電磁相容性安規CE, FCC, VCCI, BSMI, RoHS 以及 Microsoft WHQL 認證
  • 支援 Microsoft Windows 和 Linux OS

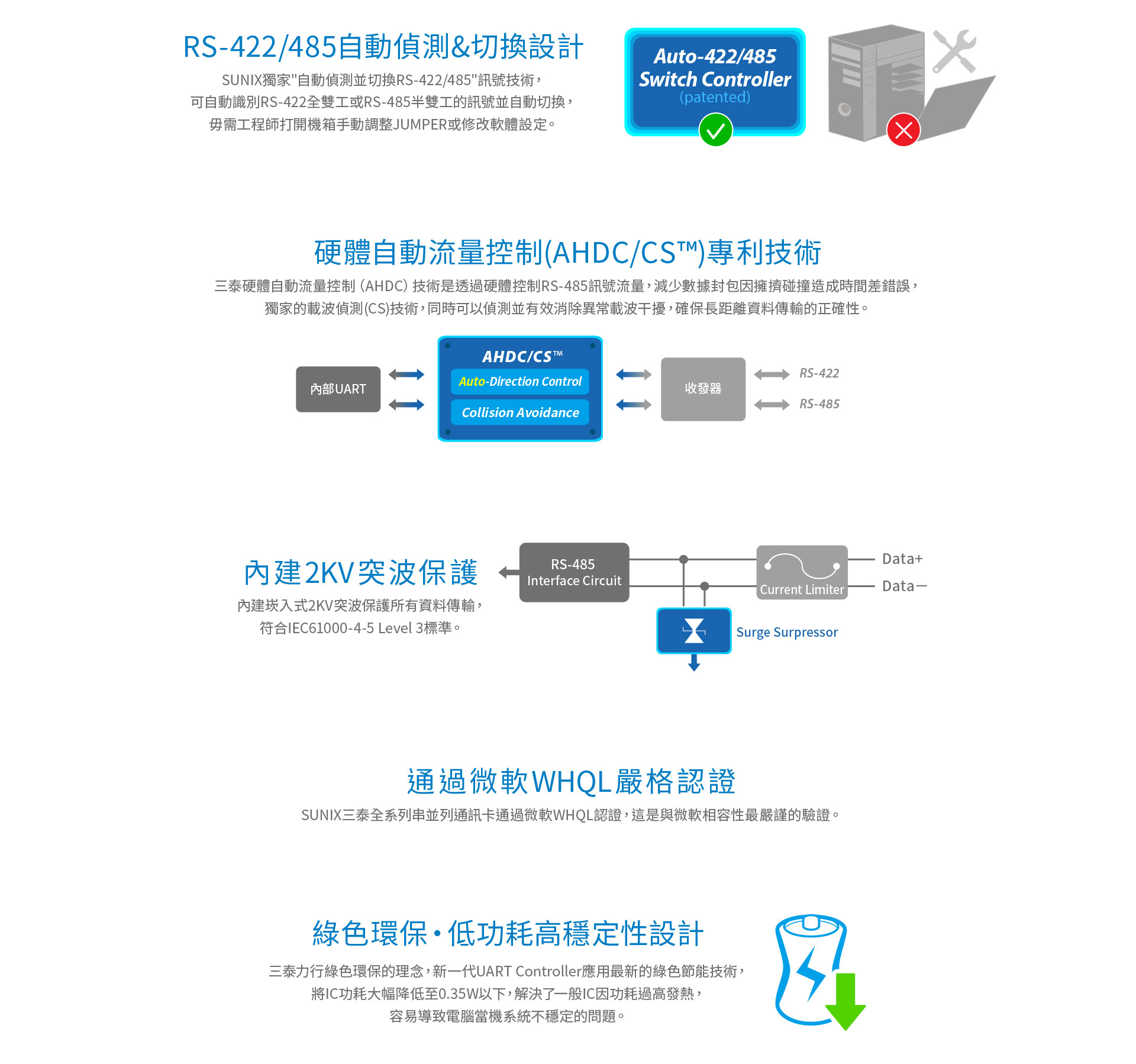

介紹

SUNIX IPC-E3202S, 工業型 2 串列 RS-232/422/485 PCI-Express 帶浪湧保護通訊卡, 特別合適具有 PCI-Express 插槽的PC系統主機擴展兩個RS-422/485串列應用。每個串列實現了高達921.6 Kbps的傳輸速率,採用可靠的 SUN2410 控制器,內嵌128位元組的硬體緩衝區,確保高速串行輸出。搭載SUNIX 開發的獨一無二的RS-422/485自動識別和切換技術(AHDC™),用戶能夠方便的進行不同設備介面通信時的信號轉換和RS485信號方向的控制。SUNIX IPC-E3202S 板卡為所有埠提供IEC6100-4-5標準的3級 2KV抗浪湧干擾和IEC61000-4-2標準的±15KV ESD保護。此外,支援豐富的作業系統,包括Windows與Linux。我們能為客戶提供在惡劣的工業環境下最好,最完善且穩定的解決方案。

特點

規格

介面

介面 RS-232/422/485 串列
晶片 高性能SUNIX SUN2410 16C950 UART 單晶片
匯流排 PCI Express 2.0規格, 單傳輸通道 (x1)
IRQ & IO 系統分配

串列通訊

介面 RS-232/422/485
埠數 2埠
FIFO 128byte 硬體
信號 RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI RS-422: TxD+, TxD-, RxD+, RxD-, GND 4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND 2-wire RS-485: Data+, Data-, GND
波特率 50bps ~ 921.6Kbps
資料位 5, 6, 7, 8
停止位 1, 1.5, 2
奇偶校驗 even, odd, none, mark, space
流量控制 None, Xon/Xoff, RTS/CTS
保護 ±15KV ESD IEC6000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
2KV Surge IEC61000-4-5 Level 3 突波抗擾保護
PCB 連接器 DB9 母頭

驅動支援

Windows Client 10 (X86/X64) / 11 (X64)
Windows Server 2022 (X64)
Linux Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x

認證

硬體 CE, FCC, VCCI, BSMI, RoHS
軟體 Microsoft WHQL Windows
Microsoft Client: 10 (X86/X64) / 11 (X64)
Microsoft Server: 2022 (X64)

環境

工作溫度 -20 to 70°C (-4 to 158°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 85°C (-4 to 185°F)

尺寸

PCB 尺寸 88x83 mm
鐵片 長鐵片 121 mm
鐵片擋板空間 1


配件

選購配件

DB9 Female to 5-pin Terminal Block Adapter
  • Part No.: DB9FTOTB50410
PCIe Add-in card Holder
  • Part No.: 5013-PCIFX1C00-QCN
FILM:PCIe Add-in card Holder Introduction
PCIe Add-in card Holder

支援

使用手冊下載

使用手冊 RS-232/422/485 Series User Manual
版本 Ver. 1.0
更新時間 2023-07-12 14:14:23
檔案大小 1.7MB

產品規格書下載

產品規格書 IPC-E3202S Datasheet TC

快速安裝指南下載

快速安裝指南 RS-232/422/485 Control Card QIG (Universal)

驅動程式下載

驅動程式 SUN1999Driver V10.2.5.0(WHQL)
版本 10.2.5.0
更新時間 2024-01-11 13:26:56
檔案大小 10.2MB
作業系統
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V10.2.3.0(WHQL)
版本 10.2.3.0
更新時間 2023-06-30 11:26:32
檔案大小 10.2MB
作業系統
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V9.2.2.0(WHQL)
版本 9.2.2.0
更新時間 2021-01-05 09:27:46
檔案大小 9.4MB
作業系統
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
驅動程式 SUN1999Driver V8.2.0.0 (WHQL)
版本 8.2.0.0
更新時間 2023-01-12 13:34:21
檔案大小 4.4MB
作業系統
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
驅動程式 SUN1999Driver V8.1.5.0 (WHQL)
版本 8.1.5.0
更新時間 2023-01-11 17:08:11
檔案大小 4.5MB
作業系統
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
驅動程式 WinCE 6.0 Driver V1.2.0.0
版本 1.2.0.0
更新時間 2019-07-08 17:59:12
檔案大小 301.2KB
作業系統
Windows CE 6.0
驅動程式 WinCE 5.0 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:02
檔案大小 280KB
作業系統
Windows CE 5.0
驅動程式 WinCE 4.2 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:47
檔案大小 235.6KB
作業系統
Windows CE 4.2
驅動程式 snx_V2.0.9.0
版本 V2.0.9.0
更新時間 2024-02-23 11:51:30
檔案大小 703.5KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
應用程序接口 Hardware Library for Windows
版本 20110623
更新時間 2022-03-25 11:03:58
檔案大小 3.7MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
應用程序接口 Hardware Library for Linux (snx module)
版本 1.3.0.0
更新時間 2021-06-29 17:55:38
檔案大小 406.1KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
驅動程式 SUNDOS1.00.00.006
版本 1.00.00.006
更新時間 2014-08-19 10:36:25
檔案大小 21KB
作業系統
DOS
