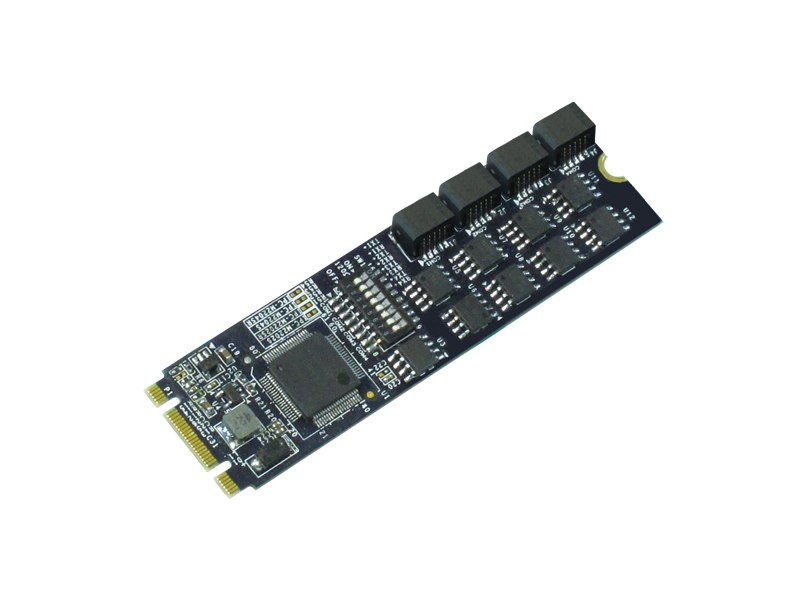

IPC-M2204SR
工業型 4 串列 RS-422/485 M.2 (2280款式, Key B+M)PCI-Express通訊卡帶浪湧保護
- 針對新一世代M.2 擴充槽 (Key-B或M) 所設計的PCI-E通信擴展卡。
- 擴展 4 個獨立的RS-422/485串列 速率可達921.6Kbps。
- 搭載高性能SUNIX SUN2410 16C950 UART 控制晶片。
- 通信設計符合PCI Express 2.0標準。
- RS-422與485匯流排 智慧自動檢測和切換技術。
- 支援RS-485 匯流排AHDC/CS™ 通信技術確保信號之間無干擾。
- 具備可選120ohms終端電阻設計 合適應用各式供應場景。
- 串列晶片集成的硬體流控控制確保資料不丟失。
- 採用綠色環保的低功耗設計，功耗低於2W。
- 內置15KV ESD保護所有串列信號，符合IEC-61000-4-2標準。
- 內置2KV 浪湧保護所有串列信號，符合IEC-61000-4-5 3級標準。
- 隨插即用，I/O地址和IRQ由BIOS分配。
- 通過CE, FCC, VCCI, BSMI, ROHS，以及微軟WHQL認證。
- 支援Microsoft Windows, Linux 和 DOS等系統。
介紹
SUNIX IPC-M2204SR, 工業型 4 串列 RS-422/485 PCI-Express M.2 帶浪湧保護通訊卡, 滿足新一代主版M.2插槽的設計，特別合適基於PC系統的小型化PC主機殼擴展額外RS-422/485串列應用。每個串列實現了高達921.6 Kbps的傳輸速率，採用可靠的16C950 UART，內嵌128位元組的硬體緩衝區，確保高速串行輸出。搭載SUNIX 開發的獨一無二的RS-422/485自動識別和切換技術(AHDC™)，用戶能夠方便的進行不同設備介面通信時的信號轉換和RS485信號方向的控制。SUNIX IPC-M2204SR板卡為所有埠提供IEC6100-4-5標準的3級 2KV抗浪湧干擾和IEC61000-4-2標準的±15KV ESD保護。此外，支援豐富的作業系統，包括Windows, Linux, DOS 和 UNIX。我們能為客戶提供在惡劣的工業環境下最好，最完善且穩定的解決方案。
規格
介面
| 介面 | RS-422/485 串列 |
| 晶片 | 高性能SUNIX SUN2410 16C950 UART 單晶片 |
| 匯流排 |
PCI Express 2.0 x 1(single lan) M.2 2280 款式, 59-pin Key B+M |
| IRQ & IO | 系統分配 |
串列通訊
| 介面 | RS-422/485 |
| 埠數 | 4埠 |
| FIFO | 128byte 硬體 |
| 信號 |
RS-422: TxD+, TxD-, RxD+, RxD-, GND 4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND 2-wire RS-485: Data+, Data-, GND |
| 波特率 | 50bps ~ 921.6Kbps |
| 資料位 | 5, 6, 7, 8 |
| 停止位 | 1, 1.5, 2 |
| 奇偶校驗 | even, odd, none, mark, space |
| 流量控制 | None, Xon/Xoff, RTS/CTS |
| 保護 |
±15KV ESD IEC6000-4-2 空氣放電保護 ±8KV ESD IEC61000-4-2 接觸放電保護 ±4KV ESD IEC61000-4-2 串列信號線 2級接觸放電保護 2KV IEC61000-4-5 3級浪湧抗擾度測試 |
| 連接器 | 4 個 x 2x5 排針 pitch 1.0mm (90°) |
| 連接線纜 | 4 條 x 串列RS-422/485 D-Sub 9針 公座具備六角螺杆 線纜 |
驅動支援
| Windows Client | XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 |
| Windows Server | 2000/2003/2008/2012/2016 (X86/X64) |
| Windows Embedded | Windows CE5.0/6.0/XP Embedded/POS Ready/Embedded System |
| Linux | Linux 2.x / 3.x / 4.x / 5.x / 6.x |
| DOS | DOS |
| *UNIX | FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris |
| 上列 "*" 標註為專案支援之作業系統，如有進一步需求歡迎洽詢我們 | |
認證
| 硬體 | CE, FCC, VCCI, BSMI |
| 軟體 |
Microsoft WHQL Windows Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 Microsoft Server: 2003/2008/2012/2016 (X86/X64) |
環境
| 工作溫度 | 0 to 70°C (32 to 158°F) |
| 工作濕度 | 5 to 95% RH |
| 儲存溫度 | -20 to 85°C (-4 to 185°F) |
尺寸
| PCB 尺寸 | 22x80 mm |
配件
包裝配件

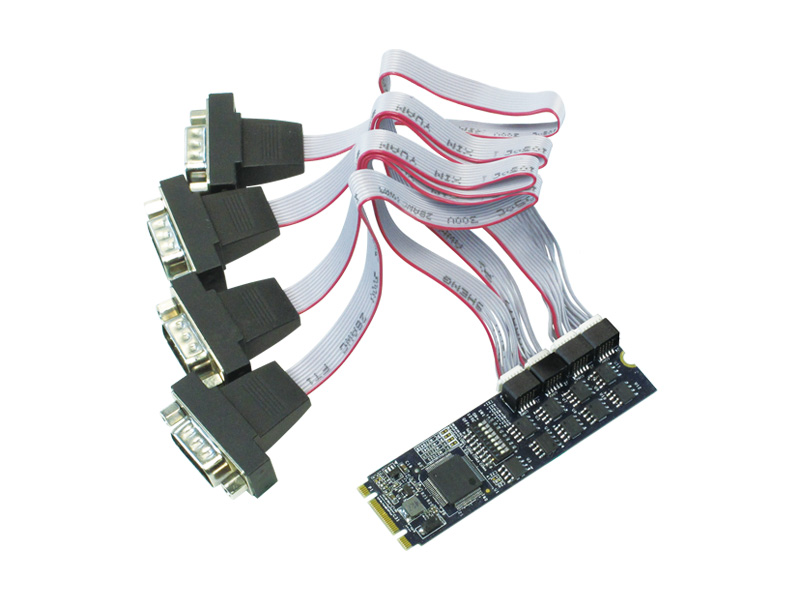

Serial RS-422/485 D-Sub 9-pin male with nuts on cable
- Part No. 1WDB-09M03010W100A
- 30cm
- 4 pcs
選購配件
DB9 Female to 5-pin Terminal Block Adapter
- Part No.: DB9FTOTB50410
支援
使用手冊下載
| 使用手冊 | M.2 PCI Express RS-422/485 Communication Board |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2019-03-06 14:02:08 | |
| 檔案大小 | 1.8MB |
| 使用手冊 | RS-422-485 Series User Manual |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2022-11-28 14:45:44 | |
| 檔案大小 | 1.6MB |
產品規格書下載
| 產品規格書 | IPC-M2204SR Datasheet |
|
快速安裝指南下載
| 快速安裝指南 | M.2 PCI Express RS-422/485 Communication Board Quick Installation Guide |
|
| 快速安裝指南 | RS-422/485 Control Card QIG (Universal) |
|
驅動程式下載
| 驅動程式 | SUN1999Driver V10.2.8.0 (WHQL) | |
| 版本 | 10.2.8.0 | |
| 更新時間 | 2024-10-18 15:46:26 | |
| 檔案大小 | 10.3MB | |
| 作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
| 驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
| 版本 | 9.2.2.0 | |
| 更新時間 | 2021-01-05 09:27:46 | |
| 檔案大小 | 9.4MB | |
| 作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
| 驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
| 版本 | 8.2.0.0 | |
| 更新時間 | 2023-01-12 13:34:21 | |
| 檔案大小 | 4.4MB | |
| 作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
| 驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
| 版本 | 8.1.5.0 | |
| 更新時間 | 2023-01-11 17:08:11 | |
| 檔案大小 | 4.5MB | |
| 作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
| 驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
| 版本 | 1.2.0.0 | |
| 更新時間 | 2019-07-08 17:59:12 | |
| 檔案大小 | 301.2KB | |
| 作業系統 |
Windows CE 6.0
|
| 驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:02 | |
| 檔案大小 | 280KB | |
| 作業系統 |
Windows CE 5.0
|
| 驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:47 | |
| 檔案大小 | 235.6KB | |
| 作業系統 |
Windows CE 4.2
|
| 驅動程式 | SUN1999/2000 Linux Inbox Driver User Guideline | |
| 版本 | 1.0 | |
| 更新時間 | 2022-05-31 17:59:20 | |
| 檔案大小 | 1.2MB | |
| 作業系統 |
Linux Kernel 5.4 above
|
| 驅動程式 | snx_V2.1.0.0 | |
| 版本 | V2.1.0.0 | |
| 更新時間 | 2024-10-29 15:49:56 | |
| 檔案大小 | 704.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 應用程序接口 | Hardware Library for Windows | |
| 版本 | 20110623 | |
| 更新時間 | 2022-03-25 11:03:58 | |
| 檔案大小 | 3.7MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
|
| 應用程序接口 | Hardware Library for Linux (snx module) | |
| 版本 | 1.3.1.0 | |
| 更新時間 | 2024-10-16 10:36:59 | |
| 檔案大小 | 750.9KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
| 驅動程式 | SUNDOS1.00.00.006 | |
| 版本 | 1.00.00.006 | |
| 更新時間 | 2014-08-19 10:36:25 | |
| 檔案大小 | 21KB | |
| 作業系統 |
DOS
|
