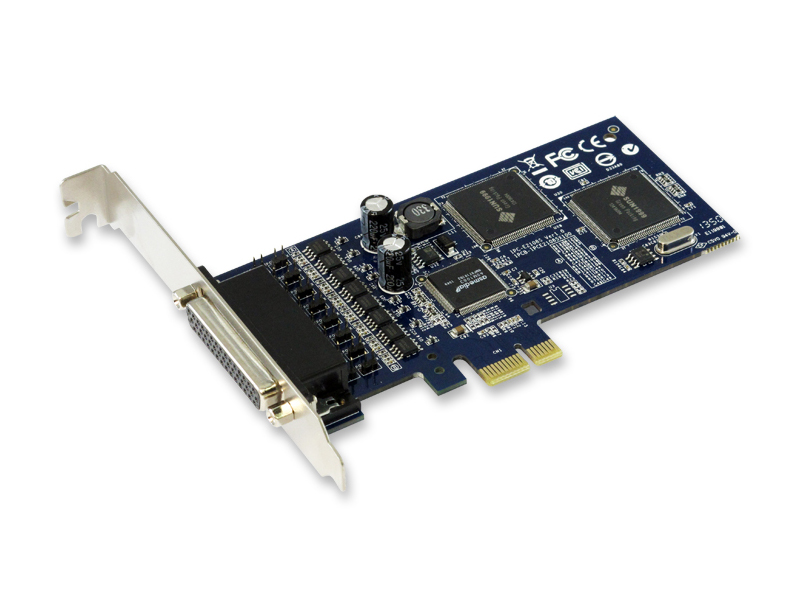

IPC-E2108S
工業型8埠 RS-422/485 PCI-Express串列通信卡帶突波保護
- 擴充8埠RS-422/485串列,傳輸速率達921.6 Kbps.
- 搭載高性能SUN1999 16C950 UART 單晶片
- 相容PCI Express 1.0a規格
- 獨有RS-422和RS-485訊號自動識別及切換技術
- AHDC/CS RS-485自動流向控制及載波偵測技術
- 自動流量控制技術可有效避免資料丟失
- 所有串列信號內嵌15KV靜電保護,符合IEC61000-4-2標準
- 所有串列信號內嵌2KV突波保護,符合IEC61000-4-5 Level 3標準
- 隨插即用,I/O 位址和IRQ由系統BIOS分配
- 通過微軟WHQL嚴格認證,確保硬體的最佳相容性
- 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
- 符合綠色環保RoHS、WEEE規範
- 支援Microsoft Windows, Linux 和 DOS 作業系統
介紹
三泰全系列I/O卡搭載SUNIX自有晶片,通過微軟WHQL嚴格驗證,並取得全球安規認證,確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用,除了自主研發的高集成、低耗電晶片,專業的軟硬體研發團隊,完整支援最新的Windows / Linux 作業系統,並累積豐富的經驗及技術,可以滿足不同客戶的特殊需求,是個人、商業和工業應用最佳的選擇。
特點
規格
介面
介面 | RS-422/485 串列 |
晶片 | 高性能SUNIX SUN1999 16C950 UART 單晶片 |
匯流排 | PCI Express 1.0a規格, 單傳輸通道 (x1) |
IRQ & IO | 系統分配 |
串列通訊
介面 | RS-422/485 |
埠數 | 8埠 |
FIFO | 128byte 硬體 |
信號 |
RS-422: TxD+, TxD-, RxD+, RxD-, GND 4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND 2-wire RS-485: Data+, Data-, GND |
波特率 | 50bps ~ 921.6Kbps |
資料位 | 5, 6, 7, 8 |
停止位 | 1, 1.5, 2 |
奇偶校驗 | even, odd, none, mark, space |
流量控制 | None, Xon/Xoff, RTS/CTS |
保護 |
±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護 ±8KV ESD IEC61000-4-2 空氣放電保護 ±8KV ESD IEC61000-4-2 接觸放電保護 2KV IEC61000-4-5 Level 3 突波抗擾保護 |
PCB 連接器 | DB44 母頭 |
驅動支援
Windows Client | XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 |
Windows Server | 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
Windows Embedded | XP Embedded / POSReady 2009 / POSReady / Embedded System 2009 |
Linux | Linux 2.x / 3.x / 4.x / 5.x / 6.x |
DOS | DOS |
*UNIX | FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris |
上列 "*" 標註為專案支援之作業系統,如有進一步需求歡迎洽詢我們 |
認證
硬體 | CE, FCC, VCCI, BSMI |
軟體 |
Microsoft WHQL Windows Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 Microsoft Server: 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
環境
工作溫度 | 0 to 70°C (32 to 158°F) |
工作濕度 | 5 to 95% RH |
儲存溫度 | -20 to 85°C (-4 to 185°F) |
尺寸
PCB 尺寸 | 125x68.5 mm |
鐵片 | 長鐵片 121 mm |
鐵片擋板空間 | 1 |
配件
包裝配件
- 40 cm
- Part No.: 1WDB-44M04009D8000
- 1 pcs.
選購配件
- Part No.: DB9FTOTB50410
- Part No.: 5013-PCIFX1C00-QCN
支援
使用手冊下載
使用手冊 | PCI Express RS-422485 Manual-771-PCIE42202-S01 | |
版本 | Ver 3.0 | |
更新時間 | 2017-07-25 11:22:03 | |
檔案大小 | 1.5MB |
產品規格書下載
產品規格書 | IPC-E2108S Datasheet |
快速安裝指南下載
快速安裝指南 | PCI-E RS-422/485 Quick Installation Guide |
驅動程式下載
驅動程式 | SUN1999Driver V10.2.8.0 (WHQL) | |
版本 | 10.2.8.0 | |
更新時間 | 2024-10-18 15:46:26 | |
檔案大小 | 10.3MB | |
作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
版本 | 9.2.2.0 | |
更新時間 | 2021-01-05 09:27:46 | |
檔案大小 | 9.4MB | |
作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
版本 | 8.2.0.0 | |
更新時間 | 2023-01-12 13:34:21 | |
檔案大小 | 4.4MB | |
作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
版本 | 8.1.5.0 | |
更新時間 | 2023-01-11 17:08:11 | |
檔案大小 | 4.5MB | |
作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
版本 | 1.2.0.0 | |
更新時間 | 2019-07-08 17:59:12 | |
檔案大小 | 301.2KB | |
作業系統 |
Windows CE 6.0
|
驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
版本 | 1.1.0.0 | |
更新時間 | 2019-07-08 18:00:02 | |
檔案大小 | 280KB | |
作業系統 |
Windows CE 5.0
|
驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
版本 | 1.1.0.0 | |
更新時間 | 2019-07-08 18:00:47 | |
檔案大小 | 235.6KB | |
作業系統 |
Windows CE 4.2
|
驅動程式 | SUN1999/2000 Linux Inbox Driver User Guideline | |
版本 | 1.0 | |
更新時間 | 2022-05-31 17:59:20 | |
檔案大小 | 1.2MB | |
作業系統 |
Linux Kernel 5.4 above
|
驅動程式 | snx_V2.1.0.0 | |
版本 | V2.1.0.0 | |
更新時間 | 2024-10-29 15:49:56 | |
檔案大小 | 704.9KB | |
作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
應用程序接口 | Hardware Library for Windows | |
版本 | 20110623 | |
更新時間 | 2022-03-25 11:03:58 | |
檔案大小 | 3.7MB | |
作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
|
應用程序接口 | Hardware Library for Linux (snx module) | |
版本 | 1.3.1.0 | |
更新時間 | 2024-10-16 10:36:59 | |
檔案大小 | 750.9KB | |
作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
驅動程式 | SUNDOS1.00.00.006 | |
版本 | 1.00.00.006 | |
更新時間 | 2014-08-19 10:36:25 | |
檔案大小 | 21KB | |
作業系統 |
DOS
|
