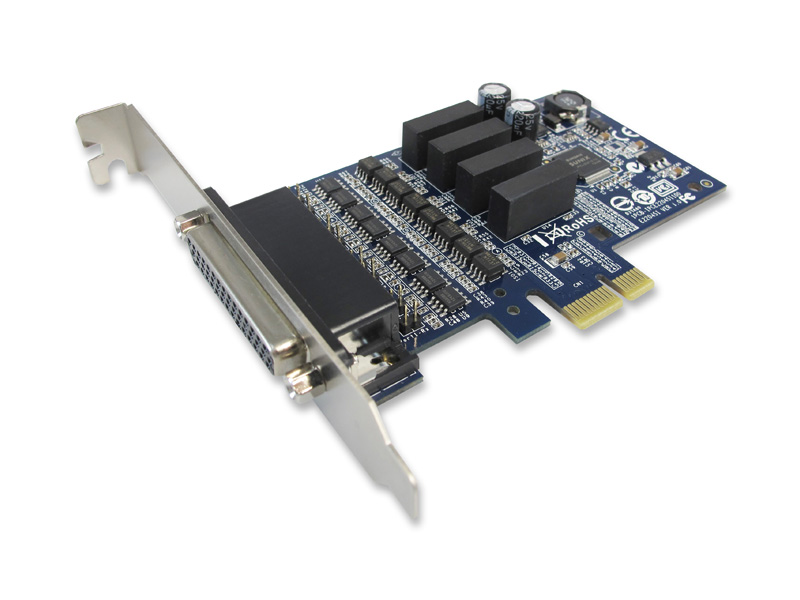

IPC-E2204SI
工業型4埠 RS-422/485 PCI-Express串列通信卡帶突波及光電隔離保護
- 擴充4埠RS-422/485串列，傳輸速率達921.6 Kbps.
- 搭載高性能SUN2410 16C950 UART 單晶片
- 所有串列信號內嵌1.5KV光電隔離保護
- 相容PCI Express 2.0規格

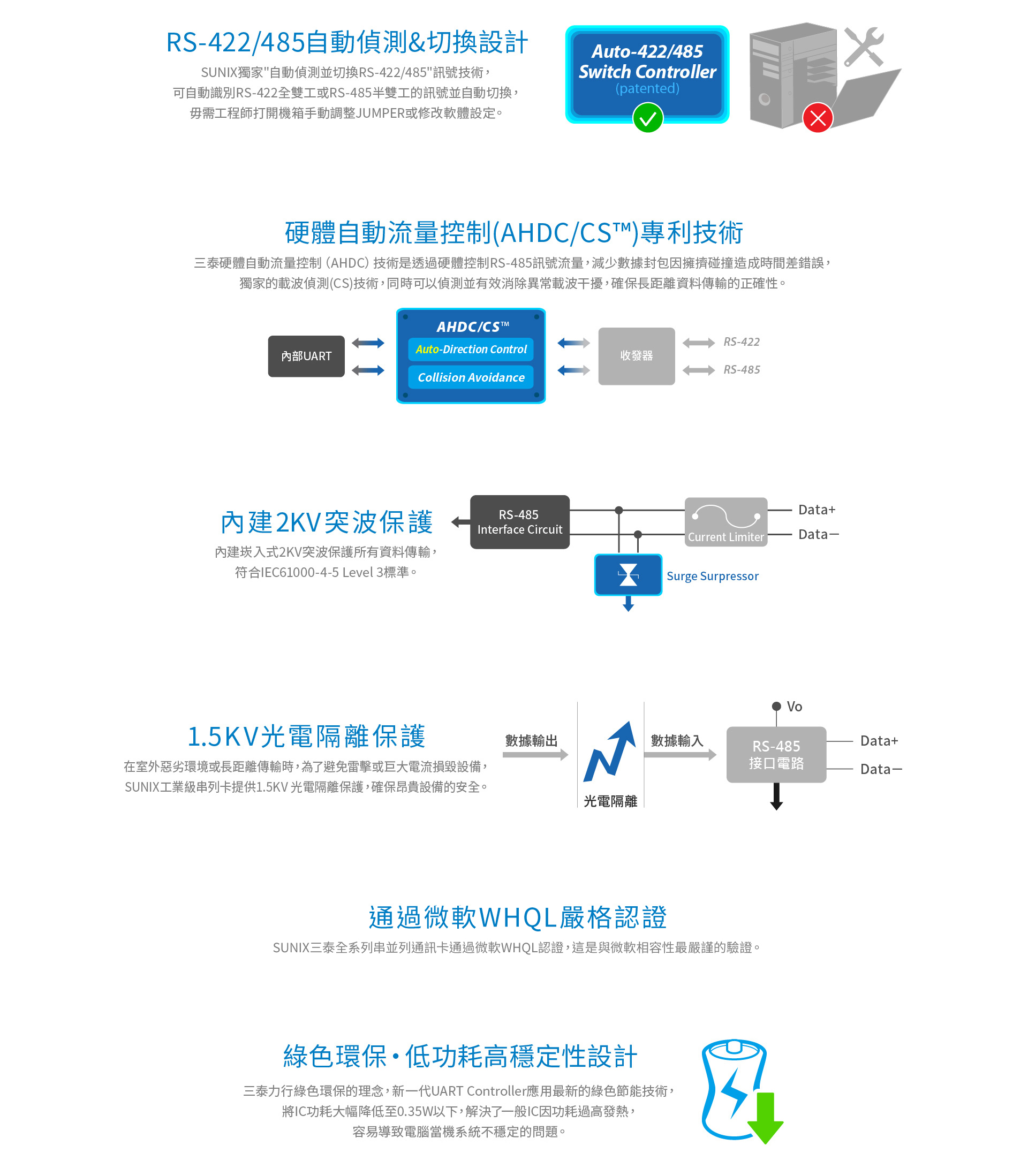

- 獨有RS-422和RS-485訊號自動識別及切換技術
- AHDC/CS RS-485自動流向控制及載波偵測技術
- 自動流量控制技術可有效避免資料丟失
- 所有串列信號內嵌15KV靜電保護，符合IEC61000-4-2標準
- 所有串列信號內嵌2KV突波保護，符合IEC61000-4-5 Level 3標準
- 隨插即用，I/O 位址和IRQ由系統BIOS分配
- 通過微軟WHQL嚴格認證，確保硬體的最佳相容性
- 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
- 符合綠色環保RoHS、WEEE規範
- 支援Microsoft Windows, Linux 和 DOS 作業系統
介紹
三泰全系列I/O卡搭載SUNIX自有晶片，通過微軟WHQL嚴格驗證，並取得全球安規認證，確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用，除了自主研發的高集成、低耗電晶片，專業的軟硬體研發團隊，完整支援最新的Windows / Linux 作業系統，並累積豐富的經驗及技術，可以滿足不同客戶的特殊需求，是個人、商業和工業應用最佳的選擇。
特點
規格
介面
| 介面 | RS-422/485 串列 |
| 晶片 | 高性能SUNIX SUN2410 16C950 UART 單晶片 |
| 匯流排 | PCI Express 2.0規格, 單傳輸通道 (x1) |
| IRQ & IO | 系統分配 |
串列通訊
| 介面 | RS-422/485 |
| 埠數 | 4埠 |
| FIFO | 128byte 硬體 |
| 信號 | RS-422: TxD+, TxD-, RxD+, RxD-, GND 4-wire RS-485: TxD+, TxD-, RxD+, RxD-, GND 2-wire RS-485: Data+, Data-, GND |
| 波特率 | 50bps ~ 921.6Kbps |
| 資料位 | 5, 6, 7, 8 |
| 停止位 | 1, 1.5, 2 |
| 奇偶校驗 | even, odd, none, mark, space |
| 流量控制 | None, Xon/Xoff, RTS/CTS |
| 保護 | ±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護 ±8KV ESD IEC61000-4-2 空氣放電保護 ±4KV ESD IEC61000-4-2 接觸放電保護 2KV IEC61000-4-5 Level 3 突波抗擾保護 1.5KV 光電隔離保護 |
| PCB 連接器 | DB44 母頭 |
驅動支援
| Windows Client | XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 |
| Windows Server | 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
| Windows Embedded | XP Embedded / POSReady 2009 / POSReady / Embedded System 2009 |
| Linux | Linux 2.x / 3.x / 4.x / 5.x |
| DOS | DOS |
| *UNIX | FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris |
| 上列 "*" 標註為專案支援之作業系統，如有進一步需求歡迎洽詢我們 | |
認證
| 硬體 | CE, FCC, VCCI, BSMI |
| 軟體 |
Microsoft WHQL Windows Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 Microsoft Server: 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
環境
| 工作溫度 | 0 to 70°C (32 to 158°F) |
| 工作濕度 | 5 to 95% RH |
| 儲存溫度 | -20 to 85°C (-4 to 185°F) |
尺寸
| PCB 尺寸 | 106x68 mm |
| 鐵片 | 長鐵片 121 mm |
| 鐵片擋板空間 | 1 |
配件
包裝配件
DB44 to 4-port DB9 Male Connection Cable
- 40 cm
- Part No.: 1WDB-44M04009D4003
- 1 pcs.
選購配件
DB9 Female to 5-pin Terminal Block Adapter
- Part No.: DB9FTOTB50410
