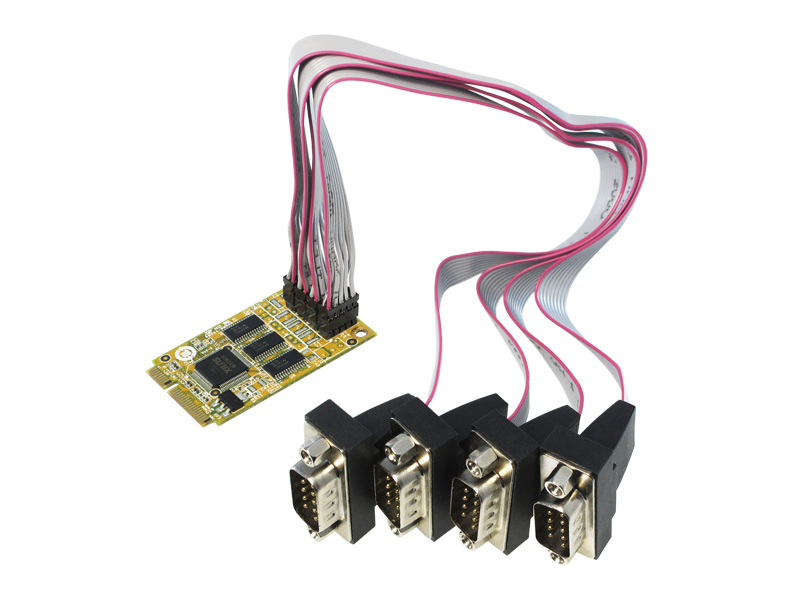

MCS6456A
4埠RS-232串列迷你PCI Express卡
- 擴充４埠獨立RS-232串列，傳輸速率達460.8 Kbps
- 搭載高性能SUN2410 16C950 UART 單晶片
- 支援PCI Express Full-Mini Card 1.2規格
- 自動流量控制技術可有效避免資料丟失
- 所有串列信號內嵌±15KV靜電保護並符合IEC61000-4-2標準
- 隨插即用，I/O 位址和IRQ由系統BIOS分配
- 通過微軟WHQL嚴格認證，確保硬體的最佳相容性
- 完整支援Microsoft Windows, Linux 和 DOS 作業系統
介紹
SUNIX MCS6456A是串列迷你PCI Express卡，允許使用者在嵌入式電腦系統透過標準高度的迷你卡插槽增加或擴增四個RS-232 COM ports。
SUNIX MCS6456A 可支援PCI Express Full-Mini Card 1.2規格。袖珍型的 PCB 設計非常適合All-in-One液晶電腦、迷你電腦或嵌入式電腦應用。
此外，完整的操作系統驅動支持，板載128byte 硬體FIFO緩衝，搭載高性能SUN2410 16C950 UART 單晶片，採用SUNIX原生PCI Express UART控制器SUN2410設計，並內置許多SUNIX先進特性和技術，使其成為最好的商業和工業自動化應用的解決方案。
SUNIX MCS6456A 可支援PCI Express Full-Mini Card 1.2規格。袖珍型的 PCB 設計非常適合All-in-One液晶電腦、迷你電腦或嵌入式電腦應用。
此外，完整的操作系統驅動支持，板載128byte 硬體FIFO緩衝，搭載高性能SUN2410 16C950 UART 單晶片，採用SUNIX原生PCI Express UART控制器SUN2410設計，並內置許多SUNIX先進特性和技術，使其成為最好的商業和工業自動化應用的解決方案。
規格
介面
| 介面 | RS-232 |
| 晶片 | SUNIX SUN2410 (16C950 UART Compatible) |
| 匯流排 | PCI Express x1 |
| IRQ & IO | Assigned by System |
串列通訊
| 介面 | RS-232 |
| 埠數 | 4-port |
| FIFO | 128byte Hardware |
| 信號 | DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND |
| 波特率 | 50bps ~ 460.8 Kbps |
| 停止位 | 1, 1.5, 2 |
| 奇偶校驗 | even, odd, none, mark, space |
| 流量控制 | None, Xon/Xoff, RTS/CTS |
| 保護 |
±15KV ESD protection for each signal Human Body Model (HBM) ±15KV IEC61000-4-2 Air Gap Discharge ±8KV IEC61000-4-2 Contact Discharge |
| PCB 連接器 | Pin Header (pitch 2.0mm) |
驅動支援
| Windows Client | 7 / 8.x / 10 (X86/X64) / 11 |
| Windows Server | 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
| Windows Embedded | XP Embedded / POSReady 2009 / POSReady / Embedded System 2009 |
| Linux | Linux 2.x / 3.x / 4.x / 5.x |
| DOS | DOS |
認證
| 硬體 | CE, FCC, VCCI, BSMI |
| 軟體 |
Microsoft WHQL Windows ◆ Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 ◆ Microsoft Server: 2003 / 2008 / 2012 / 2016 / 2019 / 2022 (X64) |
環境
| 工作溫度 | 0 to 60°C (32 to 140°F) |
| 工作濕度 | 5 to 95% RH |
| 儲存溫度 | -20 to 85°C (-4 to 185°F) |
支援
使用手冊下載
| 使用手冊 | MCS6456A/6437A Manual |
|
| 版本 | 1.0 | |
| 更新時間 | 2021-11-05 08:46:54 | |
| 檔案大小 | 733.6KB |
產品規格書下載
| 產品規格書 | MCS6456A Datasheet EN |
|
驅動程式下載
| 驅動程式 | SUN1999Driver V10.2.6.0 (WHQL) | |
| 版本 | 10.2.6.0 | |
| 更新時間 | 2024-08-22 11:25:38 | |
| 檔案大小 | 10.2MB | |
| 作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
| 驅動程式 | SUN1999Driver V10.2.5.0(WHQL) | |
| 版本 | 10.2.5.0 | |
| 更新時間 | 2024-01-11 13:26:56 | |
| 檔案大小 | 10.2MB | |
| 作業系統 |
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
| 驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
| 版本 | 9.2.2.0 | |
| 更新時間 | 2021-01-05 09:27:46 | |
| 檔案大小 | 9.4MB | |
| 作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
| 驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
| 版本 | 8.2.0.0 | |
| 更新時間 | 2023-01-12 13:34:21 | |
| 檔案大小 | 4.4MB | |
| 作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
| 驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
| 版本 | 8.1.5.0 | |
| 更新時間 | 2023-01-11 17:08:11 | |
| 檔案大小 | 4.5MB | |
| 作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
| 驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
| 版本 | 1.2.0.0 | |
| 更新時間 | 2019-07-08 17:59:12 | |
| 檔案大小 | 301.2KB | |
| 作業系統 |
Windows CE 6.0
|
| 驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:02 | |
| 檔案大小 | 280KB | |
| 作業系統 |
Windows CE 5.0
|
| 驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
| 版本 | 1.1.0.0 | |
| 更新時間 | 2019-07-08 18:00:47 | |
| 檔案大小 | 235.6KB | |
| 作業系統 |
Windows CE 4.2
|
| 驅動程式 | SUN1999/2000 Linux Inbox Driver User Guideline | |
| 版本 | 1.0 | |
| 更新時間 | 2022-05-31 17:59:20 | |
| 檔案大小 | 1.2MB | |
| 作業系統 |
Linux Kernel 5.4 above
|
| 驅動程式 | snx_V2.0.9.0 | |
| 版本 | V2.0.9.0 | |
| 更新時間 | 2024-02-23 11:51:30 | |
| 檔案大小 | 703.5KB | |
| 作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
|
