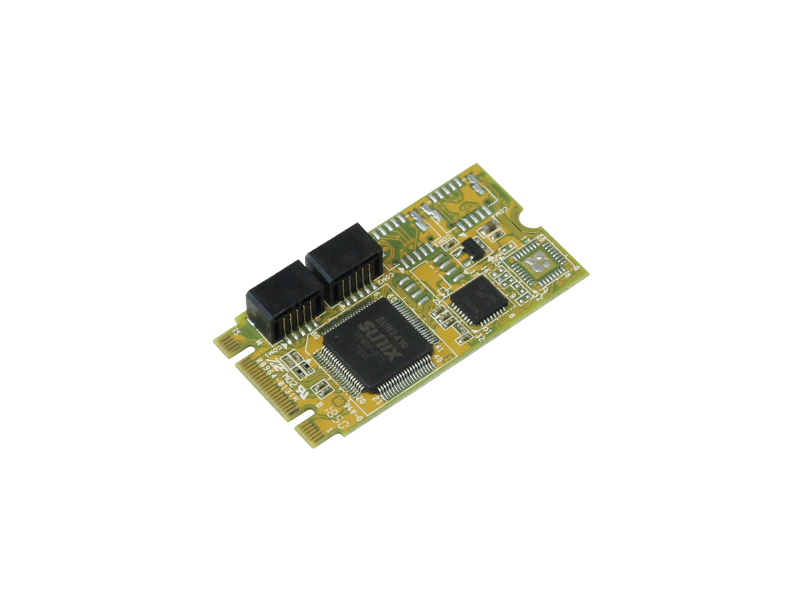

M2S6437AR
2 串列 RS-232 M.2 (2242款式, Key B+M)PCI-Express通訊卡
- 針對新一世代M.2 擴充槽 (Key-B或M) 所設計的PCI-E通信擴展卡。
- 擴展 2 個獨立的RS-232串列 速率可達460.8Kbps。
- 搭載高性能SUNIX SUN2410 16C950 UART 控制晶片。
- 通信設計符合PCI Express 2.0標準。
- 串列晶片集成的硬體流控控制確保資料不丟失。
- 採用綠色環保的低功耗設計。
- 內置15KV ESD保護所有串列信號,符合IEC-61000-4-2標準。
- 隨插即用,I/O地址和IRQ由BIOS分配。
- 通過CE, FCC, VCCI, BSMI, ROHS,以及微軟WHQL認證。
- 支援Microsoft Windows, Linux 和 DOS等系統。
介紹
三泰全系列I/O卡搭載SUNIX自有晶片,通過微軟WHQL嚴格驗證,並取得全球安規認證,確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用,除了自主研發的高集成、低耗電晶片,專業的軟硬體研發團隊,完整支援最新的Windows / Linux 作業系統,並累積豐富的經驗及技術,可以滿足不同客戶的特殊需求,是個人、商業和工業應用最佳的選擇。
規格
介面
介面 | RS-232 串列 |
晶片 | 高性能SUNIX SUN2410 16C950 UART 單晶片 |
匯流排 |
PCI Express 2.0 x 1(single lan) M.2 2242 款式, 59-pin Key B+M |
IRQ & IO | 系統分配 |
串列通訊
介面 | RS-232 |
埠數 | 2埠 |
FIFO | 128byte 硬體 |
信號 | DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI |
波特率 | 50bps ~ 460.8Kbps |
停止位 | 1, 1.5, 2 |
奇偶校驗 | even, odd, none, mark, space |
流量控制 | None, Xon/Xoff, RTS/CTS |
保護 |
±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護
±15KV ESD IEC61000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
|
連接器 | 2 個 x 2x5 排針 pitch 1.0mm (90°) |
連接線纜 | 2 條 x 串列RS-232 D-Sub 9針 公座具備六角螺杆 線纜 |
驅動支援
Windows Client | XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 |
Windows Server | 2000/2003/2008/2012/2016/2019/2022 (X64) |
Windows Embedded | Windows CE5.0/6.0/XP Embedded/POS Ready/Embedded System |
Linux | Linux 2.x / 3.x / 4.x / 5.x |
DOS | DOS |
*UNIX | FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris |
*IBM OS/2 | WARP 3/WARP 4 |
上列 "*" 標註為專案支援之作業系統,如有進一步需求歡迎洽詢我們 |
認證
硬體 | CE, FCC, VCCI, BSMI |
軟體 |
Microsoft WHQL Windows Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11 Microsoft Server: 2003/2008/2012/2016/2019/2022 (X64) |
環境
工作溫度 | 0 to 70°C (32 to 158°F) |
工作濕度 | 5 to 95% RH |
儲存溫度 | -20 to 85°C (-4 to 185°F) |
尺寸
PCB 尺寸 | 22x42 mm |
配件
包裝配件
- Part No. 1WDB-09M03010W100A
- 30cm
- 2 pcs
支援
使用手冊下載
使用手冊 | M.2 PCI Express RS-232 Communication Board | |
版本 | Ver. 1.0 | |
更新時間 | 2019-03-06 14:37:50 | |
檔案大小 | 1.6MB |
產品規格書下載
產品規格書 | M2S6437AR Datasheet |
快速安裝指南下載
快速安裝指南 | M.2 PCI Express RS-232 Communication Board Quick Installation Guide |
驅動程式下載
驅動程式 | SUN1999Driver V10.2.8.0 (WHQL) | |
版本 | 10.2.8.0 | |
更新時間 | 2024-10-18 15:46:26 | |
檔案大小 | 10.3MB | |
作業系統 |
Windows 11 24H2 64 bit
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
|
驅動程式 | SUN1999Driver V9.2.2.0(WHQL) | |
版本 | 9.2.2.0 | |
更新時間 | 2021-01-05 09:27:46 | |
檔案大小 | 9.4MB | |
作業系統 |
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
|
驅動程式 | SUN1999Driver V8.2.0.0 (WHQL) | |
版本 | 8.2.0.0 | |
更新時間 | 2023-01-12 13:34:21 | |
檔案大小 | 4.4MB | |
作業系統 |
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
|
驅動程式 | SUN1999Driver V8.1.5.0 (WHQL) | |
版本 | 8.1.5.0 | |
更新時間 | 2023-01-11 17:08:11 | |
檔案大小 | 4.5MB | |
作業系統 |
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
|
驅動程式 | WinCE 6.0 Driver V1.2.0.0 | |
版本 | 1.2.0.0 | |
更新時間 | 2019-07-08 17:59:12 | |
檔案大小 | 301.2KB | |
作業系統 |
Windows CE 6.0
|
驅動程式 | WinCE 5.0 Driver V1.1.0.0 | |
版本 | 1.1.0.0 | |
更新時間 | 2019-07-08 18:00:02 | |
檔案大小 | 280KB | |
作業系統 |
Windows CE 5.0
|
驅動程式 | WinCE 4.2 Driver V1.1.0.0 | |
版本 | 1.1.0.0 | |
更新時間 | 2019-07-08 18:00:47 | |
檔案大小 | 235.6KB | |
作業系統 |
Windows CE 4.2
|
驅動程式 | SUN1999/2000 Linux Inbox Driver User Guideline | |
版本 | 1.0 | |
更新時間 | 2022-05-31 17:59:20 | |
檔案大小 | 1.2MB | |
作業系統 |
Linux Kernel 5.4 above
|
驅動程式 | snx_V2.1.0.0 | |
版本 | V2.1.0.0 | |
更新時間 | 2024-10-29 15:49:56 | |
檔案大小 | 704.9KB | |
作業系統 |
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x / 6.x
|
驅動程式 | SUNDOS1.00.00.006 | |
版本 | 1.00.00.006 | |
更新時間 | 2014-08-19 10:36:25 | |
檔案大小 | 21KB | |
作業系統 |
DOS
|
