KPE1301
電力監控應用包
- 完整的連網上雲電力監控的硬軟體套件
- 毋需編程經驗，非專業用戶也可依據安裝手冊，數小時內完成建置
- 簡化人員操作，大幅提升監測及維運品質
- Azure IoT Centeral為公有雲SaaS服務
- 由微軟提供各種服務模組，可快速依需求拉出數位儀表板、圖形化報表….
介紹
SUNIX KPE1301是全球第一個結合微軟Azure IoT Central的完整物聯網解決方案，KPE1301已整合了智慧電表、遠端I/O連網模組、Gateway、網路線材，您只要按照安裝手冊，很快的就可以完成設備連網的動作，再透過微軟強大Azure IoT Central的SaaS服務，就可以完成一個智慧電力監控的物聯網應用。
不需要編寫程式，也不需要設定網路IP位址，只要簡單的步驟，以及極少的費用投入，SUNIX KSF1001就可以協助您跨越複雜的物聯網門檻，讓你輕鬆體驗物聯網的世界；另外，註冊了微軟的公有雲除了可以用IoT Central來創造出個人化的儀表板，還可延伸使用微軟上百種如Power BI…的商業工具，快速提供如智慧工廠所需的狀況模組、資料歷程、數據儀表板，圖形化分析報表….。

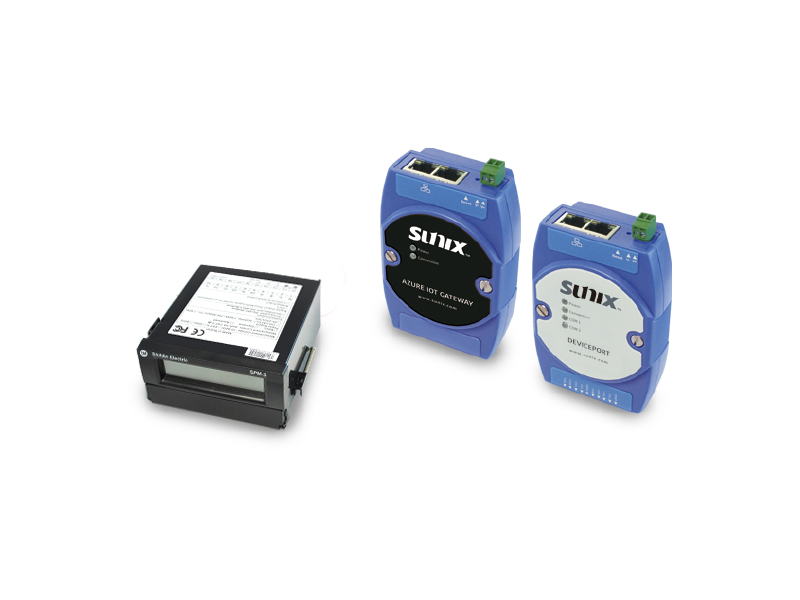

KPE1301智慧物聯方案包內容
1.SUNIX Azure Gateway EZG1200 X1
2.2埠RS-422/485網路介面擴充盒 DPAD02HTP X1
3.數位電表 X1
4.快速安裝指南
特點

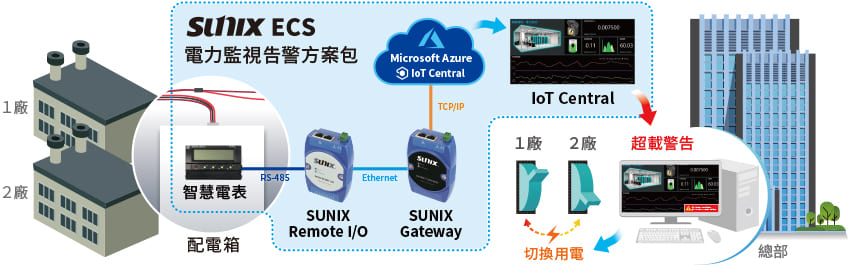

ECS電力監控方案架構

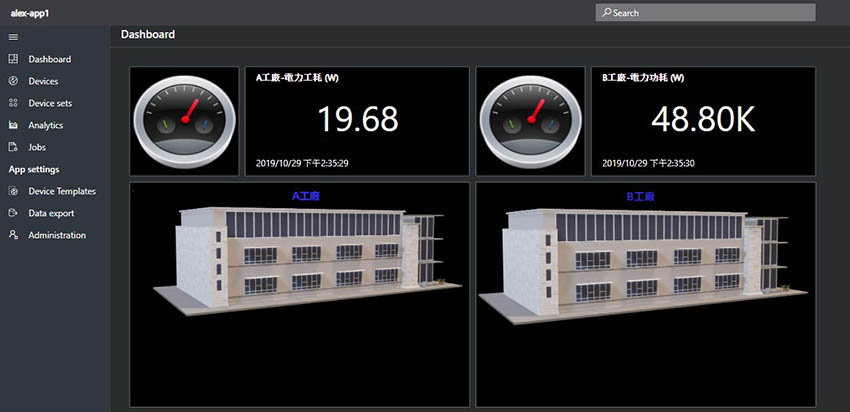

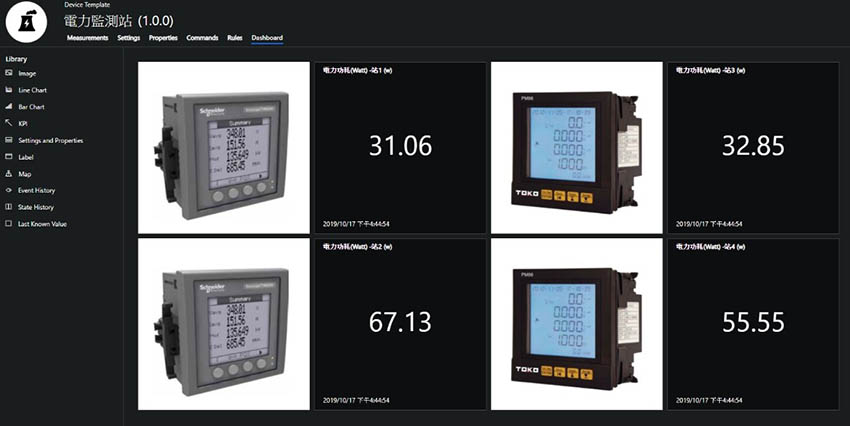

數位儀表板範例
可依實際需求，自行插入或拖曳模組，即可於2~3小時完成個人化的數位儀表板
影片
規格
EZG1200 Azure IoT Central閘道器
EZG1200是專為微軟Azure IoT Central而設計，並獲得全球第一個微軟Azure IoT Central認證的裝置。 客戶可利用 SUNIX 通訊協定與微軟 Azure IoT Central直接連接。DPAD02HTP串列連網網路介面擴充盒規格
Serial Interface
| Number of ports | 2 | ||
| Serial Standards | RS-422/485 | ||
| Connector | Terminal Block | ||
| Serial Signals |
RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485: Data+, Data-, GND |
||
| Stop Bits | 1, 1.5, 2 | ||
| Parity | None, Even, Odd, Space, Mark | ||
| Flow Control | XON/XOFF (Software) | ||
| Baud Rate | 50bps ~921.6Kbps | ||
通信層設備通用規格
LAN
| Ethernet | 2-port 10/100 Mbps RJ45 ports |
| Protection | 1.5 KV magnetic isolation |
| Protocols | SUNIX EAZInet |
Physical Characteristics
| Dimensions | 72.1 x 108 x 33.7 mm (2.83 x 4.25 x 1.32 in) |
| Weight | 118 g |
| Mounting | DIN rail or wall |
Environmental Limits
| Operation Temperature | -25 to 70°C (-13 to 158°F) |
| Operation Humidity | 5 to 95% RH(non-condensing) |
| Storage Temperature | -30 to 75°C (-22 to 167°F) |
Standards and Certifications
| EMC | EN 55032, EN 55035 |
| EMI | CISPR 32, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 |
| ESD | Contact: 4 kV; Air: 8 kV |
Smart Meter (RS-485)規格
支援
使用手冊下載
| 使用手冊 | KPE1301 Solution Kit 使用手冊 |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2020-03-18 16:09:28 | |
| 檔案大小 | 2.7MB |
| 使用手冊 | ECS-新增設備說明 |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2020-03-18 16:19:27 | |
| 檔案大小 | 1.5MB |
| 使用手冊 | ECS-建立儀表板 |
|
| 版本 | Ver. 2.0 | |
| 更新時間 | 2020-10-06 14:03:17 | |
| 檔案大小 | 693.1KB |
| 使用手冊 | ECS-Gateway IP連線設定 |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2020-05-21 15:09:56 | |
| 檔案大小 | 835.6KB |
| 使用手冊 | EZG1200 Gateway 使用說明書 |
|
| 版本 | Ver. 3.0 | |
| 更新時間 | 2021-10-28 16:27:01 | |
| 檔案大小 | 3MB |
| 使用手冊 | EZG1200 Gateway 使用說明書 |
|
| 版本 | Ver. 1.0 | |
| 更新時間 | 2021-08-27 10:10:30 | |
| 檔案大小 | 1.5MB |
產品規格書下載
| 產品規格書 | KPE1301 產品規格書 |
|
