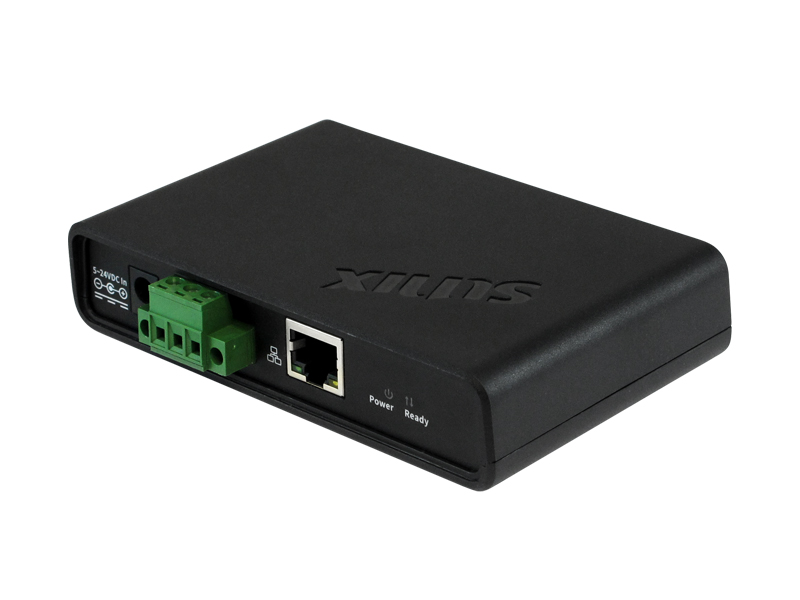

CDSX02D00 (phased out)

2埠高速RS-232串列設備連網伺服器
  • 具備2埠RS-232串列介面
  • 單埠 10/100M 乙太網功能
  • 支援 Real COM, TCP Server, TCP Client, UDP 和 Pair Connection 五種操作模式
  • 支持Full Telnet, Web console 與 Windows utility
  • 所有串列埠內嵌ESD靜電保護,符合IEC-61000-4-2標準
  • 支援直流電源和接線端子(5~24 VDC)

介紹

CDSX02D00最多可讓2埠RS-232 串列設備立即連網 ,SUNIX設備伺服器的基本功能是把您現有的串列設備連網,讓您可以輕鬆方便的將串列設備連接到乙太網路。不但保證您現有的硬體資源,更保證您未來的網路擴充的可能性。另外,SUNIX設備伺服器可以輕鬆的在串列和乙太網路之間進行雙向的資料傳輸,讓您可以同時達到集中管理串列設備,和在網路中分散管理主機的目的。

CDSX02D00串列連網伺服器可依不同的操作模式設置的獨立的串列,不同的串列可選擇不同的操作模式,真正實現了多功的操作模式。SUNIX 設備伺服器產品非常適用於連接需透過TCP/IP網路進行遠端資料讀取,資料處理和資料多點傳輸等工作。

規格

序列埠通訊

介面 RS-232 傳輸速率 50bps ~921.6Kbps
控制晶片 SUNIX DPL2000Q 停止位 1, 1.5, 2
匯流排 乙太網 同位 even, odd, none, mark, space
埠數 2埠 流控控制 Xon/Xoff (軟體控制)
RTS/CTS (硬體控制)
FIFO 1Kbyte硬體 / 每埠 連接器 DB9 Male
信號
RS-232: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
保護
±15KV ESD IEC-61000-4-2空氣放電保護
±8KV ESD IEC61000-4-2接觸放電保護
±2KV ESD IEC61000-4-2 Level2 串列信號線靜電干擾保護

軟體

網路協議 ICMP, IPv4, TCP, UDP, Telnet, ARP/RARP, HTTP, DHCP, DNS
配置選項 Web Console、Windows Utility、Telnet Console
COM 驅動程序 Microsoft Client: Windows Vista / 7 / 8.1 / 10 (x86/x64)
Microsoft Server: Windows Server 2008 / 2012R2 (X64)

乙太網通訊

埠數 1-port, Ethernet Switch Port
速率 10/100 Mbps, auto MDI/MDIX
連接器 RJ45
保護 内置1.5K

用電要求

輸入電壓 5V ~ 24VDC
功耗 12W @ 12VDC
連接器 Terminal/DC barrel power jack

環境

工作溫度 0 to 60°C (32 to 113°F)
工作濕度 5 to 95% RH  (無凝結)
儲存溫度 -20 to 75°C (-4 to 167°F)

物理特徵

外殼 ABS
重量 148 g (5.22 oz)
尺寸 121 x 81.93 x 27 mm / 4.7 x 3.2 x 1.0 in

支援

使用手冊下載

使用手冊 CDS Series Quick Installation Guide
版本 Ver. 1.0
更新時間 2019-07-22 14:10:06
檔案大小 784.4KB

產品規格書下載

產品規格書 CDSX02D00 Datasheet

驅動程式下載

驅動程式 DeviceServer Driver V1.0.15.0
版本 Ver 1.0.15.0
更新時間 2018-11-06 15:41:41
檔案大小 4.8MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit

韌體下載

韌體 IDS_MT0_v2_1
版本 V2.1
更新時間 2020-12-31 11:34:54
檔案大小 4MB
作業系統
