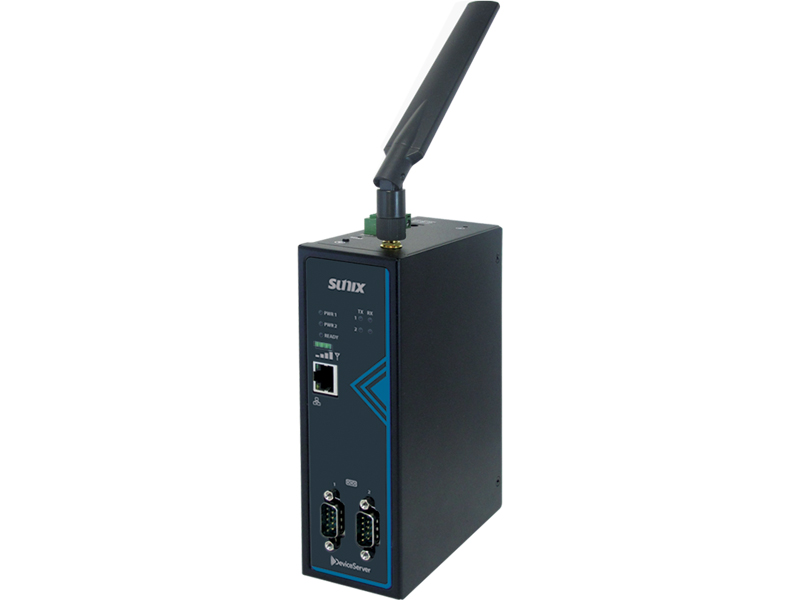

IDS302DWS

2埠 RS-232/422/485工業級串列設備連網伺服器帶突波及光電隔離保護

具備2埠RS-232/422/485串列介面
可選擇性單埠 10/100M 乙太網功能與802.11 b/g/n 無線網路功能
支援TCP Server, TCP Client, UDP 和驅動程式運作模式
支持 Telnet, Web console 與 Windows utility
所有串列埠內嵌15KV ESD靜電保護，符合IEC-61000-4-2標準
所有串列埠內嵌2KV Surge突波保護，符合EC61000-4-5 Level 3標準
所有串列埠內嵌1.5KV Isolation光電隔離保護，符合光電隔離保護標準
支援二路冗餘電源輸入12 to 48 VDC
支持壁掛(Wall Mounting) & 鋁導軌(DIN-rail Mounting) 安裝
通過全球CE, FCC, VCCI, BSMI安規，環保RoSH和微軟WHQL認證

介紹規格配件支援

介紹

IDS302DWS最多可讓2埠RS-232/422/485 串列設備立即連網，SUNIX設備伺服器的基本功能是把您現有的串列設備連網，讓您可以輕鬆方便的將串列設備連接到乙太網路。不但保證您現有的硬體資源，更保證您未來的網路擴充的可能性。另外，SUNIX設備伺服器可以輕鬆的在串列和乙太網路之間進行雙向的資料傳輸，讓您可以同時達到集中管理串列設備，和在網路中分散管理主機的目的。

IDS302DWS串列連網伺服器系列提供突波抑制器，ESD放電收發器和光隔離器，實現電源和串列信號線，以保護您的設備免受接地環路損害，增加系統在惡劣環境的可靠性。為了保持系統穩定，它支援2路12〜48VDC冗餘電源輸入。此外，可依不同的操作模式設置的獨立的串列，不同的串列可選擇不同的操作模式，真正實現了多功的操作模式。SUNIX 設備伺服器產品非常適用於連接需透過TCP/IP網路進行遠端資料讀取，資料處理和資料多點傳輸等工作。

規格

序列埠通訊

介面	RS-232/422/485	傳輸速率	50bps ~921.6Kbps
控制晶片	SUNIX DPL2000Q	停止位	1, 1.5, 2
匯流排	乙太網	同位	even, odd, none, mark, space
埠數	2埠	流控控制	Xon/Xoff (軟體控制)
FIFO	1Kbyte硬體 / 每埠	連接器	DB9 Male
信號	RS-232: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485: Data+, Data-, GND
保護	±15KV ESD IEC-61000-4-2空氣放電保護 ±8KV ESD IEC61000-4-2接觸放電保護 ±4KV ESD IEC61000-4-2 Level2 串列信號線靜電干擾保護 2KV Surge IEC61000-4-5 Level 3 突波保護 1.5 KV Isolation IEC60747-5-5 光電隔離保護

軟體

網路協議	ICMP, IPv4, TCP, UDP, Telnet, ARP/RARP, HTTP, DHCP
配置選項	Web Console、Windows Utility、Telnet Console
COM 驅動程序	Microsoft Client: Windows Vista / 7 / 8.1 / 10 (x86/x64) / 11 Microsoft Server: Windows Server 2008 / 2012R2 (X64)

乙太網通訊

埠數	1-port, Ethernet Switch Port
速率	10/100 Mbps, auto MDI/MDIX
連接器	RJ45
保護	内置1.0K

無線通訊

標準	802.11 b/g/n
ISM 頻帶	2.4GHz
網路模式	Infrastructure, Ad-Hoc
發射功率	802.11n: 13.5dBm ± 1.5dBm
接收靈敏度	150M：-68dBm@10% PER; 130M：-68dBm@10% PER 108M：-68dBm@10% PER; 54M：-72dBm@10% PER 11M：-85dBm@10% PER; 6M：-88dBm@10% PER
無限安全	• OpenWEP、SharedWEP • WEPAuto、WPA、 WPA2、 WPA2-PSK • WPAPSKWPA2PSK • WPA1WPA2 ( WPA and WPA2 hybrid mode ) • 802.1x
天線連接器	RP SMA Jack
天線	Frequency：2.4G ~ 2.5GMHz Peak gain： 4 dBi Impedance：50 Ω Connector ：RP SMA PLUG Length ：163 (mm)

用電要求

輸入電壓	12V ~ 48VDC
功耗	12W @ 12VDC
連接器	T3-pin接线端子 ψ2.0mm DC電源接口

認證

硬體EMC

CE, FCC, VCCI, BSMI

環境

工作溫度	0 to 80°C (32 to 176°F)
工作濕度	5 to 95% RH (無凝結)
儲存溫度	-10 to 85°C (-14 to 185°F)

物理特徵

外殼	金屬 IP30
重量	800 g
安裝	壁掛與導軌
尺寸	54 x168 x112(mm), 2.1 x 6.6 x 4.4 (inch)

配件

包裝配件

DB9 Female to 5-pin Terminal Block Adapter

Partner No.: DB9FTOTB50410
1 pcs

Din rail mounting kit

Partner No.:5011-TRACK2C00-QCN
1 pcs
