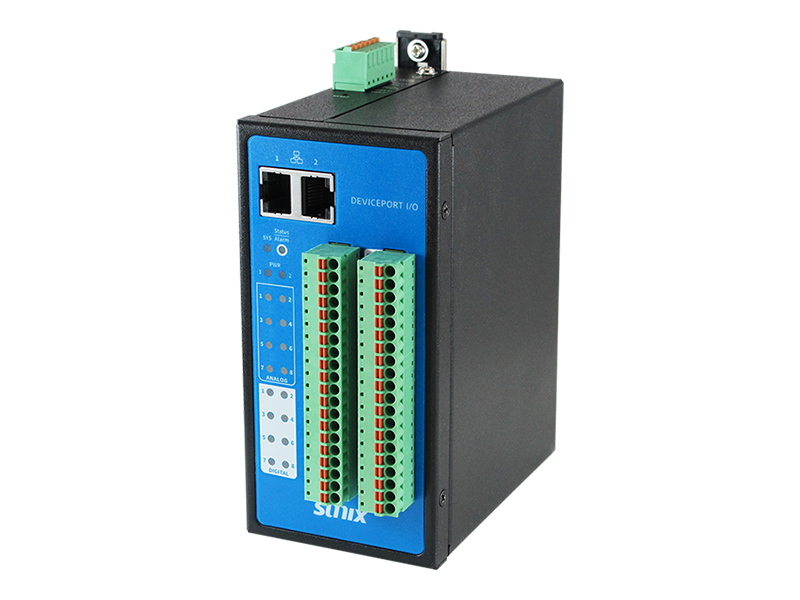

EZIAIDC88
8 通道類比輸入/ 8 通道數位輸入/ 8 通道數位輸出 工業級 I/O設備連網擴充盒
- 8通道類比輸入、8通道數位輸入、8通道數位輸出
- 搭載SUNIX 高性能乙太網IO控制器
- 可堆疊設計，客戶可依照場域需求堆疊與搭配組合
- 內建兩個乙太網路界面，通過菊式鏈串接，不僅I/O 擴展更加靈活，也簡化網路佈線的複雜度，大幅降低佈線成本
- 主動式硬體錯誤通報，提供繼電器接點連接警報器，當網路或其一電源中斷時，可主動發出警報提醒使用者
- 高強度的電磁干擾與耐受性，滿足物聯網市場龐大的應用場域
- 選用高規格零件確保產品於寬溫惡劣環境下的穩定性
- 高兼容之超寬5 V ~ 48 VDC電壓設計與冗余輸入源支援，簡化連接電源，可快速佈建讓應用面更加廣泛內置雙10/100乙太網階埠
- 免IP設定，佈署配置更方便快速
- 支援菊式鏈網路拓樸，I/O擴充更彈性快速
- 設備自動列舉機制，終端設備聯網更容易
- 支援壁掛（Wall Mounting）或鋁導軌（DIN-rail Mounting）安裝
介紹
SUNIX EZIAIDC88工業級I/O設備連網擴充盒, 透過SUNIX EAZInet 聯網專利技術，可快速通過乙太網路擴展8組類比輸入、數位輸入、數位輸出訊號，讓企業用戶以極輕鬆的方式實現自動化，進而快速導入物聯網智慧化應用提高競爭力。SUNIX EZIAIDC88 免IP設定、支援完整網路拓樸，大幅降低網路規劃與管理的負擔，所以硬體佈建上更加快速，後續擴充也更加彈性。SUNIX EZIAIDC88支援自動列舉設備的功能，使得控制端可以快速搜尋終端設備，進而達到隨插即用功能，大幅提高系統開發的便利性。
規格
數位輸入
| 通道 | 8 | ||
| 乾接點 |
邏輯準位 0: 開路 邏輯準位 1: 閉路至 GND |
||
| 濕接點 |
邏輯準位 0: 0 至 3V 邏輯準位 1: 10 至 50V |
||
| 輸入阻抗 | 10㏀ | ||
| 隔離 | 1k VDC | ||
| 過電壓保護 | 70VDC | ||
數位輸出
| 通道 | 8 | ||
| 輸出類型 | NPN | ||
| 輸出電壓範圍 | 3.5-30V | ||
| 正常輸出電流 | 500mA 每個通道 | ||
| 隔離 | 1k VDC | ||
| 啟動值設定 | 有 | ||
| 通訊安全值設定 | 有 | ||
類比輸入
| 通道 | 8 channels | ||
| 電壓範圍 |
±500 mV,
±1 V , ±5 V, ±10 V
0~500 mV,
0~1 V , 0~5 V, 0~10 V
|
||
| 電流範圍 |
±20mA, 4~20mA
|
||
| 取樣率 | 20 個取樣數/每秒 全部 | ||
| 輸入阻抗 |
•2MΩ：
±500mV, ±1V,
0~500mV, 0~1V
•2.0MΩ：
±5V, ±10V,
0~5V, 0~10V
•120Ω：
±20mA, 0~20mA
|
||
| 解析度 | 16-bit | ||
| 準確度 | ±0.1% FSR | ||
| 跨距漂移 | ±25 ppm/℃ | ||
| 零點漂移 | ±6 μ V/℃ | ||
| 輸入電壓保護 | 內建 TVS/ESD 保護 | ||
用電要求
| 輸入電壓 | 5 to 48 VDC |
| 連接器 |
6 PIN 接線端子
*支援兩組冗餘電源輸入，其中一組電源中斷仍可正常工作
*支援異常警報輸出(電源或網路異常)
*支援過電壓保護
備註:當2組電壓同時輸入時，以高電壓優先
|
乙太網通訊
| 乙太網路 | 2埠 10/100 Mbps RJ45 埠 |
| 保護 | 1.5 KV 磁隔離保護 |
| 通信協定 | SUNIX EAZInet |
環境
| 工作溫度 | -40 to 75°C (-40 to 167°F) |
| 工作濕度 | 10 to 95% (無結露) |
| 儲存溫度 | -40 to 85°C (-40 to 185°F) |
安規認證
| Hardware |
CE, FCC, VCCI, BSMI
|
外觀規格
| 外觀尺寸 | 66.0 x 147.6 x 131.1 mm (2.60 x 5.81 x 5.16 in) |
| 重量 | 755g +-5% |
| Mounting | DIN rail or wall |
配件
包裝配件
Din rail mounting kit
- Partner No.:5011-TRACK2C00-QCN
- 1 pcs
支援
產品規格書下載
| 產品規格書 | EZIAIDC88 Datasheet CH |
|
快速安裝指南下載
| 快速安裝指南 | Digital Input / Output & Analog Input Industrial DevicePort I/O Quick Installation Guide |
|
驅動程式下載
| 驅動程式 | DevicePortAdvanced V4.0.6.0_20220601 | |
| 版本 | Ver 4.0.6.0 | |
| 更新時間 | 2022-06-06 16:12:01 | |
| 檔案大小 | 5.5MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 7 SP1 32/64 bit
|
| 應用程序接口 | EAZINET API V1.0.5.0 | |
| 版本 | V1.0.5.0 | |
| 更新時間 | 2022-04-15 17:22:45 | |
| 檔案大小 | 5.4MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 7 SP1 32/64 bit
|
