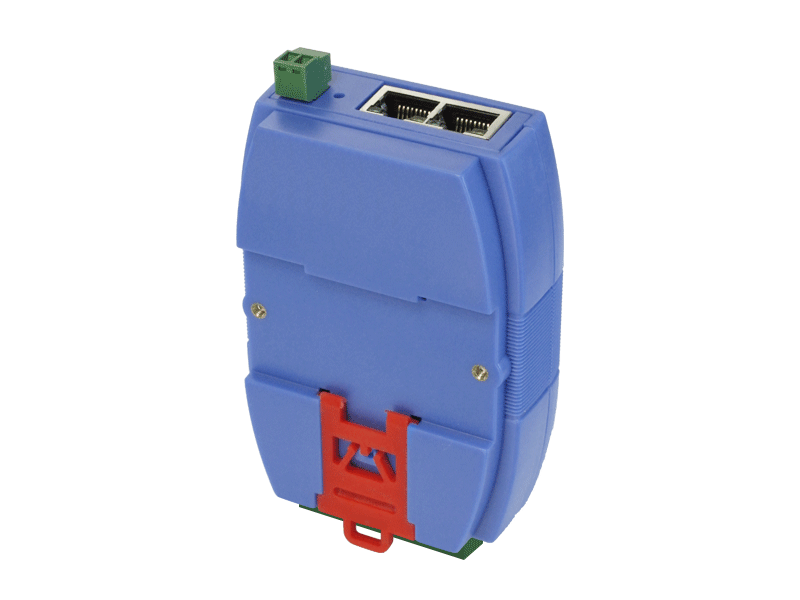

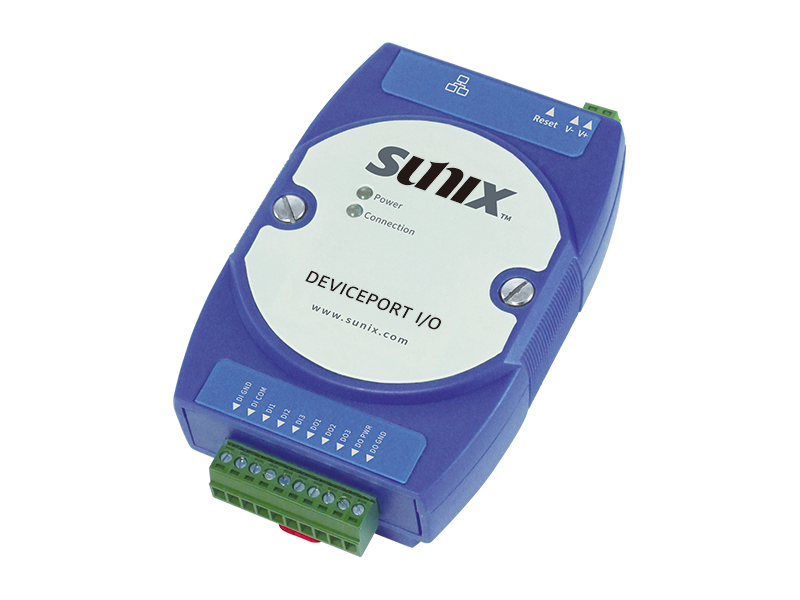

EZR5003

3通道數位輸入/3通道數位輸出乙太網模組
  • 3通道數位輸入/3通道數位輸出乙太網模組
  • 內置SUNIX高性能乙太網IO控制器
  • 內置雙10/100乙太網階埠
  • 免IP設定,佈署配置更方便快速
  • 支援菊式鏈網路拓樸,I/O擴充更彈性快速
  • 設備自動列舉機制,終端設備聯網更容易
  • 硬體安裝支援壁掛與鋁導軌兩種方式


介紹

SUNIX EZR5003 透過 SUNIX EAZInet 聯網技術,快速通過乙太網路擴展 3個通道數位輸入與 3個通道數位輸出訊號,讓用戶以極輕鬆的方式實現自動化,進而讓企業快速導入物聯網提高競爭力。
SUNIX EZR5003 俱備免 IP 設定、支援完整網路拓樸,大幅降低網路規劃與管理的負擔,所以硬體建置上更加快速,後續擴充也更加彈性。自動列舉設備的功能,使得控制端可以快速搜尋終端設備,進而達到隨插即用功能,讓用戶大幅提高系統開發的便利性。

規格

Digital Input

Channels 3 channels
Dry Contact Logic Level 0: Open
Logic Level 1: Close to GND
Wet Contact Logic Level 0: 0 to 3V
Logic Level 1: 10 to 50V
Input Resistance 10㏀
Isolation 1k VDC
Over-Voltage Protection 70VDC

Digital Output

Channels 3 channels
Output Type NPN
Output Voltage Range 3.5-30V
Normal Output Current 500mA per Channel
Isolation 1k VDC
Startup Value Setting Yes
Communication Safety Value Setting Yes

Power Requirements

Input Voltage 12 to 24 VDC
Power Consumption 1.6W@ 24 VDC
Connector 2 PIN Terminal Block

LAN

Ethernet 2-port 10/100 Mbps RJ45 ports
Protection 1.5 KV magnetic isolation
Protocols SUNIX EAZInet

Physical Characteristics

Dimensions 72.1 x 108 x 33.7 mm (2.83 x 4.25 x 1.32 in)
Weight 118 g
Mounting DIN rail or wall

Environmental Limits

Operation Temperature -25 to 70°C (-13 to 158°F)
Operation Humidity 5 to 95% RH(non-condensing)
Storage Temperature -30 to 75°C (-22 to 167°F)

Standards and Certifications

EMC EN 55032, EN 55035
EMI CISPR 32, FCC Part 15B Class B
EMS IEC 61000-4-2
ESD Contact: 4 kV; Air: 8 kV

支援

使用手冊下載

使用手冊 DevicePort I/O EZR500X Quick Installation Guide
版本 Ver. 1.0
更新時間 2019-11-15 16:41:28
檔案大小 1.4MB

產品規格書下載

產品規格書 EZR5003 Datasheet

驅動程式下載

驅動程式 DevicePortAdvanced V4.0.6.0_20220601
版本 Ver 4.0.6.0
更新時間 2022-06-06 16:12:01
檔案大小 5.5MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 7 SP1 32/64 bit
應用程序接口 EAZINET API V1.0.5.0
版本 V1.0.5.0
更新時間 2022-04-15 17:22:45
檔案大小 5.4MB
作業系統
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 7 SP1 32/64 bit
