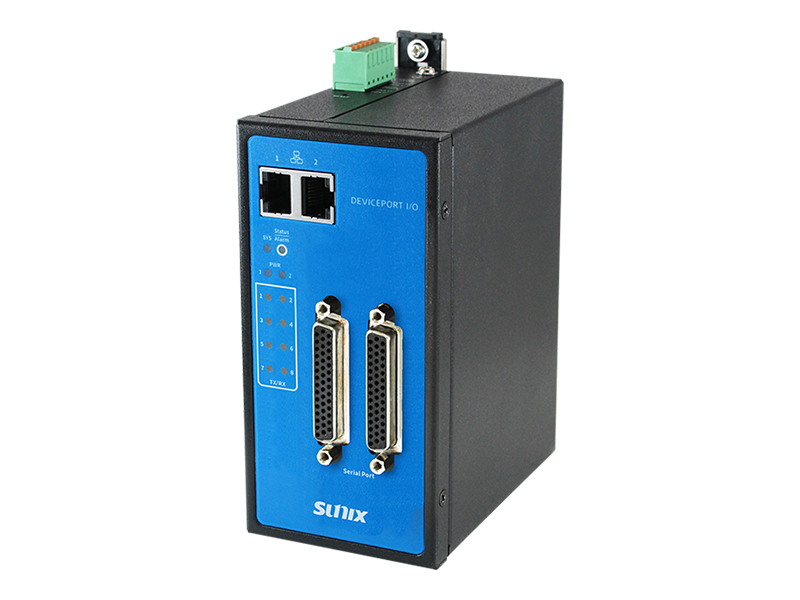

EZISNSN44
8埠 RS-232/422/485 工業級串列設備連網擴充盒
- 透過乙太網擴展 8 個RS-232/422/485串列埠
- 搭載SUNIX DPA5110高性能乙太網UART控制器
- 可堆疊設計，客戶可依照場域需求堆疊與搭配組合
- 內建兩個乙太網路界面，通過菊式鏈串接，不僅I/O 擴展更加靈活，也簡化網路佈線的複雜度，大幅降低佈線成本
- 主動式硬體錯誤通報，提供繼電器接點連接警報器，當網路或其一電源中斷時，可主動發出警報提醒使用者
- 高強度的電磁干擾與耐受性，滿足物聯網市場龐大的應用場域
- 選用高規格零件確保產品於寬溫惡劣環境下的穩定性
- 高兼容之超寬5 V ~ 48 VDC電壓設計與冗余輸入源支援，簡化連接電源，可快速佈建讓應用面更加廣泛支援熱插拔與隨插即用特色
- SUNIX獨家乙太網I/O重定向技術，支援即時(real-time)資料傳輸和接收通訊
-
靈活的埠配置，串列埠支援智慧線上/離線功能
- 於離線模式時，串列埠仍保留在系統中，可以持續接收裝置信號
- 工業串列連網擴充盒上線後，串列埠即時恢復通訊狀態
- 支援壁掛（Wall Mounting）或鋁導軌（DIN-rail Mounting）安裝
介紹
SUNIX EZISNSN44工業串列設備連網擴充盒, 是擴充傳統I/O設備連接的理想選擇。 EZISNSN44讓使用者能夠透過乙太網路擴充8個RS-232/422/485串列埠，搭載SUNIX DPA5110高性能乙太網UART控制器, 獨家的串列埠重定向技術，工業串列連網擴充盒能創建一個支援即時資料通信和熱插拔的實體串列埠，同時能自動檢測工業串列連網擴充盒線上/離線功能。用戶可以很輕鬆地擴展RS-232/422/485串列埠，不僅可以實現更好的部署效率，在提升商業和工業自動化應用效率時，同時獲得更高的可靠性。
規格
串列埠通訊
| 埠數 | 8 | ||
| 介面 | RS-232/422/485 | ||
| 控制晶片 |
SUNIX DPA5110
|
||
| FIFO | 1Kbyte 硬體 / 每個埠 | ||
| 串列傳輸速率 | 50 bps ~921.6 Kbps | ||
| 停止位 | 1, 1.5, 2 | ||
| 同位 | even, odd, none, mark, space | ||
| 流量控制 |
Xon/Xoff (軟體控制)
RTS/CTS (硬體控制)
|
||
| 連接器 | DB44 母座連接器 | ||
用電要求
| 輸入電壓 | 5 to 48 VDC |
| 連接器 |
6 PIN 接線端子
*支援兩組冗餘電源輸入，其中一組電源中斷仍可正常工作
*支援異常警報輸出(電源或網路異常)
*支援過電壓保護
備註:當2組電壓同時輸入時，以高電壓優先
|
乙太網路通訊
| 乙太網路 | 2埠 10/100 Mbps RJ45 埠 |
| 保護 | 1.5 KV 磁隔離保護 |
| 通信協定 | SUNIX EAZInet |
環境
| 工作溫度 | -40 to 75°C (-40 to 167°F) |
| 工作濕度 | 10 to 95% (無結露) |
| 儲存溫度 | -40 to 85°C (-40 to 185°F) |
安規認證
| Hardware |
CE, FCC, VCCI, BSMI
|
外觀規格
| 外觀尺寸 | 66 x 147.6 x 122 mm (2.6 x 5.81 x 4.80 in) |
| 重量 |
755g +-5%
|
| Mounting | DIN rail or wall |
配件
包裝配件
DB44 to 4-port DB9 Male Connection Cable
- 40 cm
- Part No.: 1WDB-44M04009D4003
- 2 pcs
Din rail mounting kit
- Partner No.:5011-TRACK2C00-QCN
- 1 pcs
選購配件
DB9 Female to 5-pin Terminal Block Adapter
- Part No.: DB9FTOTB50410
支援
產品規格書下載
| 產品規格書 | EZISNSN44 Datasheet CH |
|
快速安裝指南下載
| 快速安裝指南 | RS-232/422/485 Industrial DevicePort I/O Quick Installation Guide |
|
驅動程式下載
| 驅動程式 | DevicePortAdvanced V4.0.6.0_20220601 | |
| 版本 | Ver 4.0.6.0 | |
| 更新時間 | 2022-06-06 16:12:01 | |
| 檔案大小 | 5.5MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 7 SP1 32/64 bit
|
| 應用程序接口 | EAZINET API V1.0.5.0 | |
| 版本 | V1.0.5.0 | |
| 更新時間 | 2022-04-15 17:22:45 | |
| 檔案大小 | 5.4MB | |
| 作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 7 SP1 32/64 bit
|
