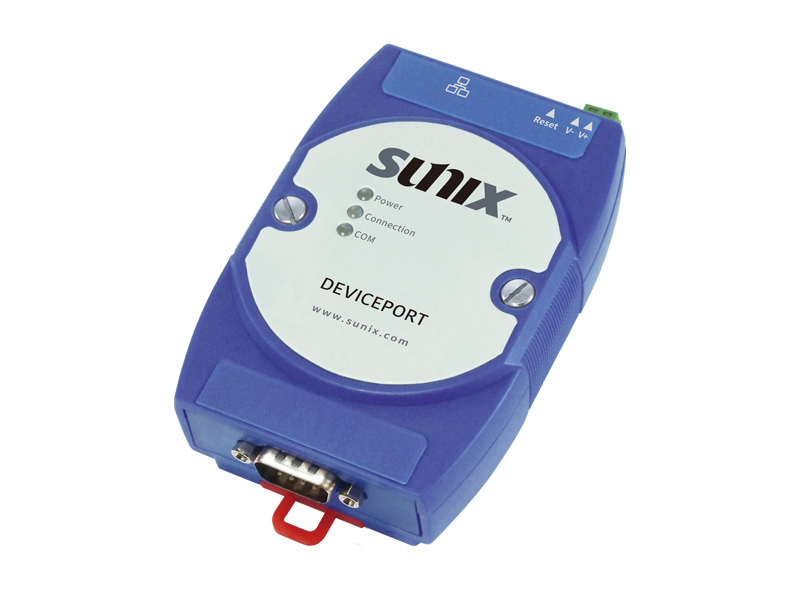

DPA301HTP
1埠RS-232/422/485 串列連網擴充盒
- 透過乙太網擴展1個RS-232/422/485串列埠。
- 內建三泰DPL2010B高性能Ethernet-UART控制器。
- 支援熱插拔與隨插即用特性。
-
三泰網路介面擴充盒專有的乙太網-I/O重定向技術
- 串列埠支援即時(real-time)資料傳輸和接收的方式通信
- 可於裝置管理員內產生實體串列埠
- 在微軟視窗系統中最多可達255個串列埠同時工作
-
支援離線配置功能
- 網路介面擴充盒處於離線模式時,串列埠仍能保留在系統中
- 網路介面擴充盒連線後,串列埠即時恢復通訊狀態
- 內建雙埠10/100乙太網路
- 所有串列埠內嵌15KV ESD靜電保護,符合IEC 61000-4-2標準
- 通過全球CE, FCC認證
- 支援鋁導軌安裝
介紹
三泰網路介面擴充盒是擴充傳統I/O設備連網的理想選擇。DPA301HTP允許使用者透過乙太網路擴展1個RS-232/422/485序列埠,它就像一張電腦擴充卡一樣,可用於微軟視窗作業系統下的桌機、筆電或一體機系統。使用三泰DPL2010B高性能乙太網UART控制器和獨家的序列重定向技術,網路介面擴充盒創建一個支援即時資料通信,支援熱插拔的實體串列埠,且能自動檢測網路介面擴充盒連線 / 離線功能。用戶可以輕鬆地擴展RS-232/422/485序列,不僅能提高部署效率,使商業以及工業自動化應用上提高效率同時得到更高的可靠性。
規格
串列埠通訊
介面 | RS232/422/485 |
控制晶片 | SUNIX DPL2000Q |
匯流排 | Ethernet |
埠數 | 1-port |
FIFO | 1Kbyte Hardware / per port |
串列傳輸速率 | 50 bps ~921.6 Kbps |
停止位 | 1, 1.5, 2 |
同位 | even, odd, none, mark, space |
流量控制 | Xon/Xoff (software control) RTS/CTS (hardware control) |
連接器 | DB9 male |
信號 |
RS232: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI RS422: TxD+, TxD-, RxD+, RxD-, GND RS485: Data+, Data-, GND |
保護 |
±8KV ESD IEC 61000-4-2 air discharge ±4KV ESD IEC 61000-4-2 contact discharge ±2KV ESD IEC 61000-4-2 serial signal electrostatic interference |
驅動支援
Driver support |
Microsoft Client: Windows 7 / 8.1 / 10 / 11 (x86/x64) Microsoft Servers: Windows Server 2008 / 2012R2 (x64) |
乙太網通訊
埠數 | Dual Ethernet ports |
速率 | 10/100 Mbps, auto MDI/MDIX |
連接器 | RJ45 |
磁隔離保護 | Built-in 1.5K |
用電要求
輸入電壓 | 12~24VDC |
功耗 | 1.2W@24VDC |
連接器 | Terminal connector |
認證
硬體 | CE, FCC, VCCI, BSMI |
環境
工作溫度 | -25 to 70°C (-13 to 158°F) |
工作濕度 | 5 to 95% RH (non-condensing) |
儲存溫度 | -30 to 75°C (-22 to 167°F) |
物理特性
外殼 | ABS, PC |
重量 | 113 g (3.99 oz) |
尺寸 | 72.1 x 108.78 x 33.7(mm) / 2.84 x 4.28 x 1.3(inch) |
支援
產品規格書下載
產品規格書 | DPA301HTP Datasheet |
快速安裝指南下載
快速安裝指南 | DPAXXHTP Series QIG |
驅動程式下載
驅動程式 | DevicePortAdvanced V4.0.6.0_20220601 | |
版本 | Ver 4.0.6.0 | |
更新時間 | 2022-06-06 16:12:01 | |
檔案大小 | 5.5MB | |
作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 7 SP1 32/64 bit
|
應用程序接口 | EAZINET API V1.0.5.0 | |
版本 | V1.0.5.0 | |
更新時間 | 2022-04-15 17:22:45 | |
檔案大小 | 5.4MB | |
作業系統 |
Windows 11 64bit
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 7 SP1 32/64 bit
|
驅動程式 | Linux TTY Driver Ver 1.0.15.0 | |
版本 | Ver 1.0.15.0 | |
更新時間 | 2019-09-16 15:21:59 | |
檔案大小 | 2MB | |
作業系統 |
CentOS7.0
Ubuntu 11.10
Ubuntu 12.04
Ubuntu 13.10
Ubuntu 14.04
Ubuntu 14.10
Ubuntu 15.04
Ubuntu 15.10
Ubuntu 16.04
|
