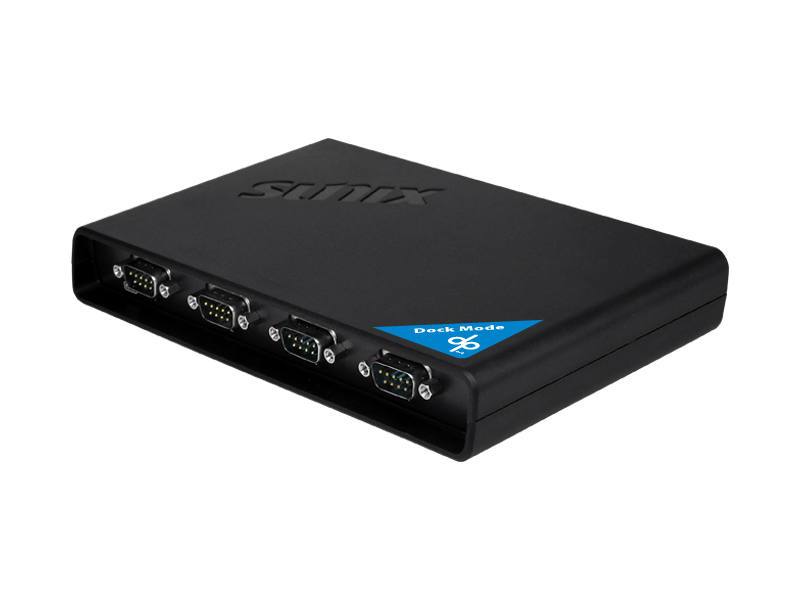

DPKX04H00 (phased out) (Replacement: DPAS04H00)

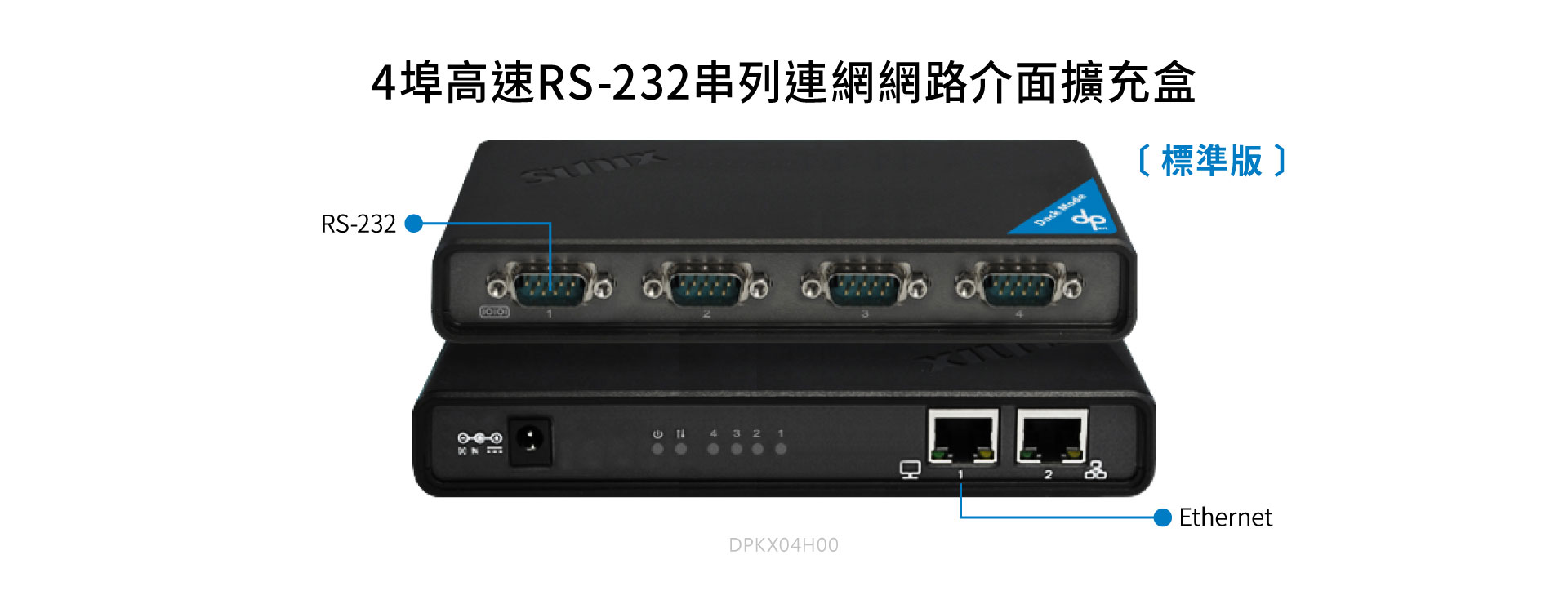

4埠高速RS-232串列連網網路介面擴充盒標準版
  • 透過乙太網路擴展4個RS-232串列埠
  • 串列傳輸速度921.6Kbps

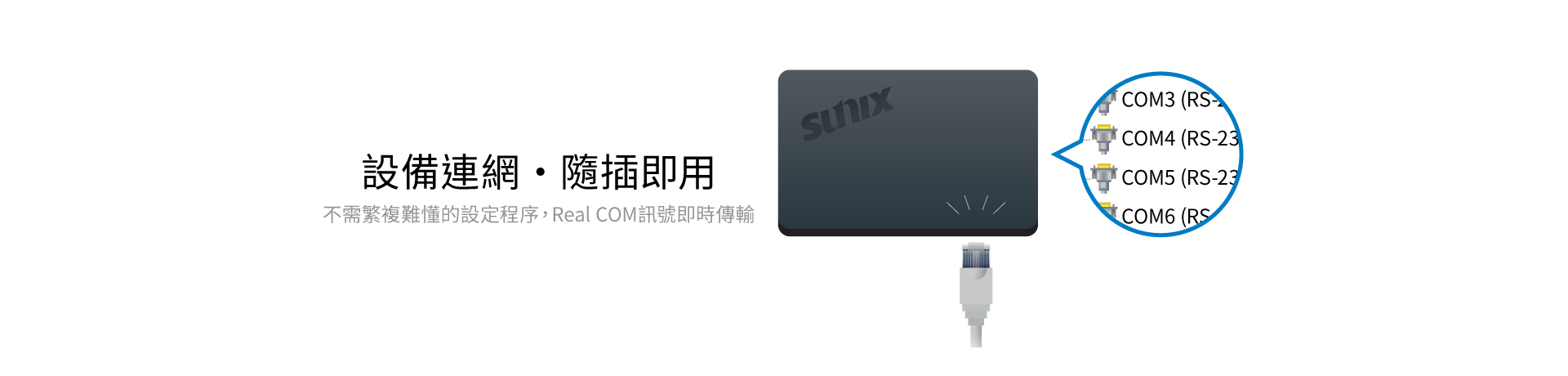

  • 不須複雜IP設定,設備連網,隨插即用

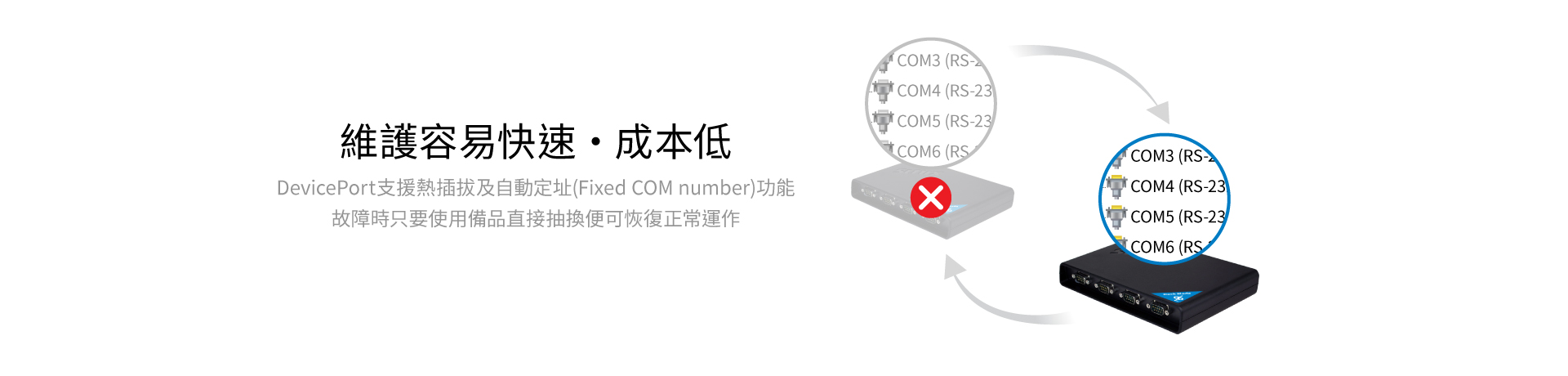

  • 支援熱插拔、定址(Fixed COM number),維護容易
  • 完全相容於既有的應用軟體
  • 內置SUNIX DPL2000Q高性能Ethernet-UART控制器

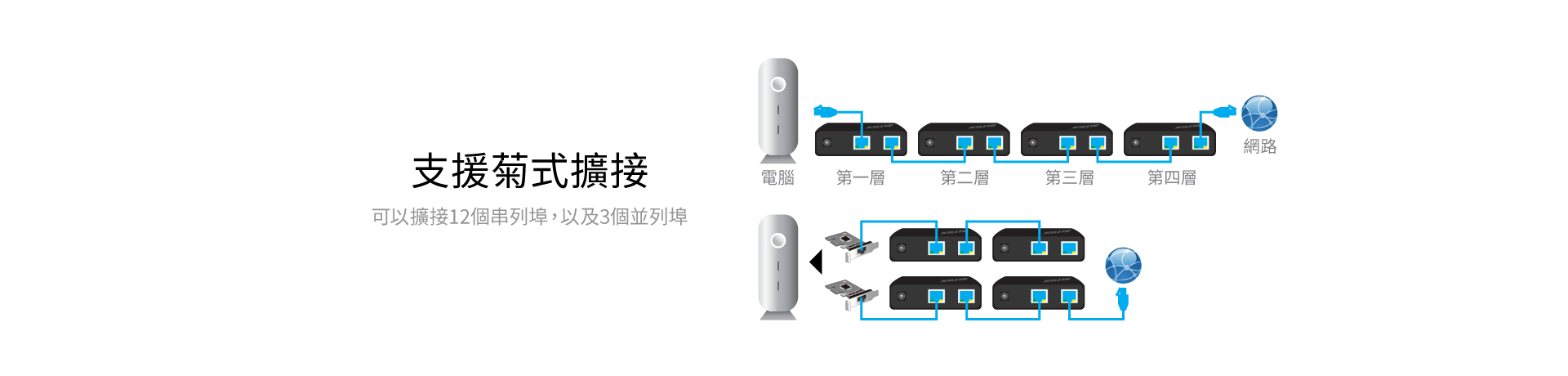

  • 支援Daisy Chain菊式鏈接擴展,最多達12個串列埠

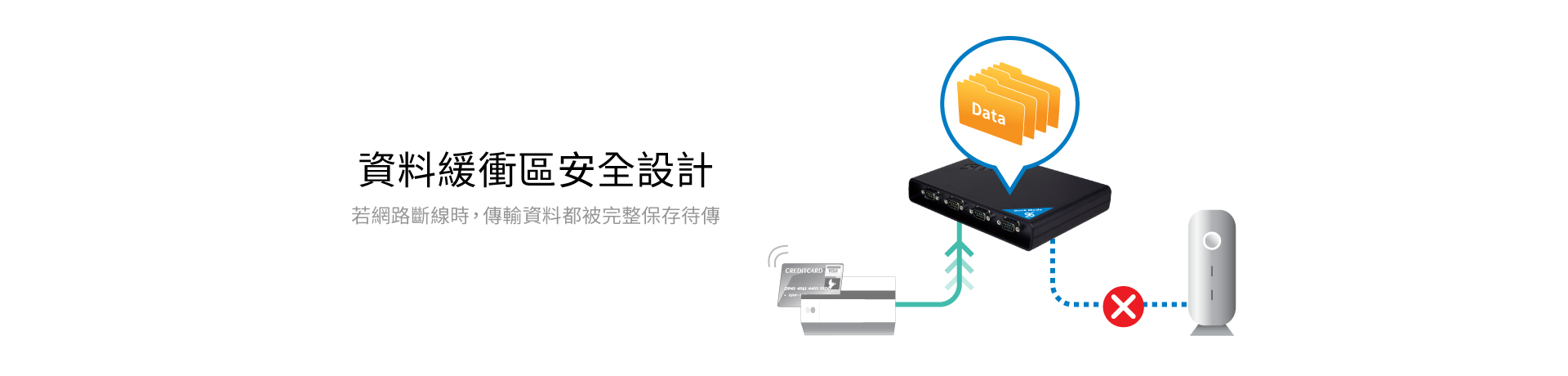

  • 內建緩衝區,網路斷線時資料不漏失
  • 所有串列訊號內嵌±15V靜電保護,符合IEC-61000-4-2標準
  • 符合綠色環保僅2.5W低功耗設計
  • 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
  • 符合綠色環保RoHS、WEEE規範
  • 支援Microsoft Window作業系統,微軟WHQL相容性認證

介紹

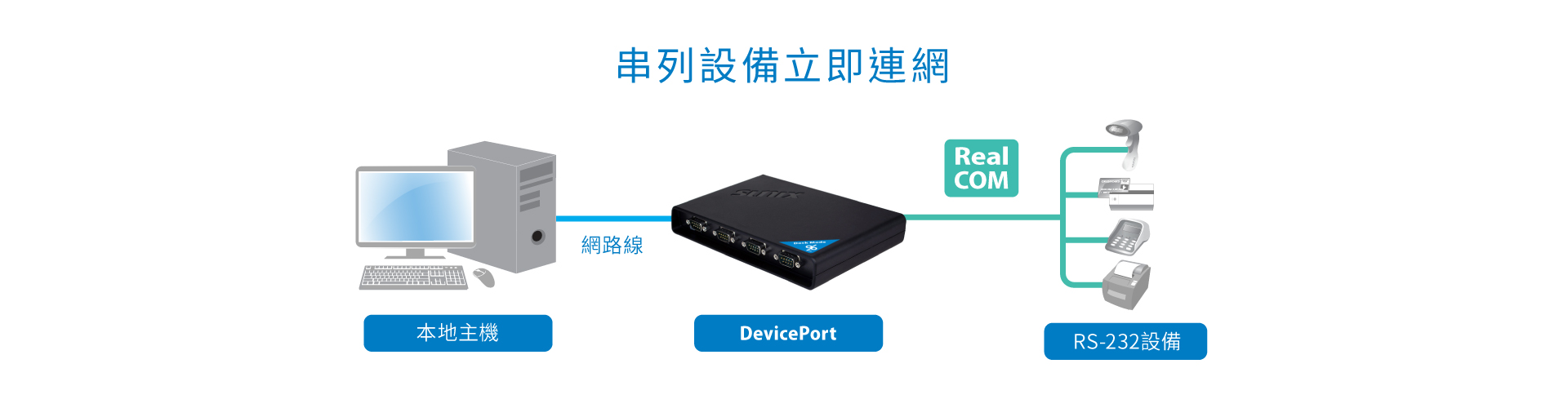

三泰DevicePort網路擴充介面盒系列是革命性的網路擴充產品,顛覆過往設備連網都必須經過複雜的安裝與設定程序,讓設備連網實現隨插即用。DevicePort不須複雜的網路IP設定,透過Real COM即時傳輸,安裝十分容易並確保資料傳輸的穩定性,並且有資料緩衝區設計,就算網路一旦斷線也不用擔心資料漏失。

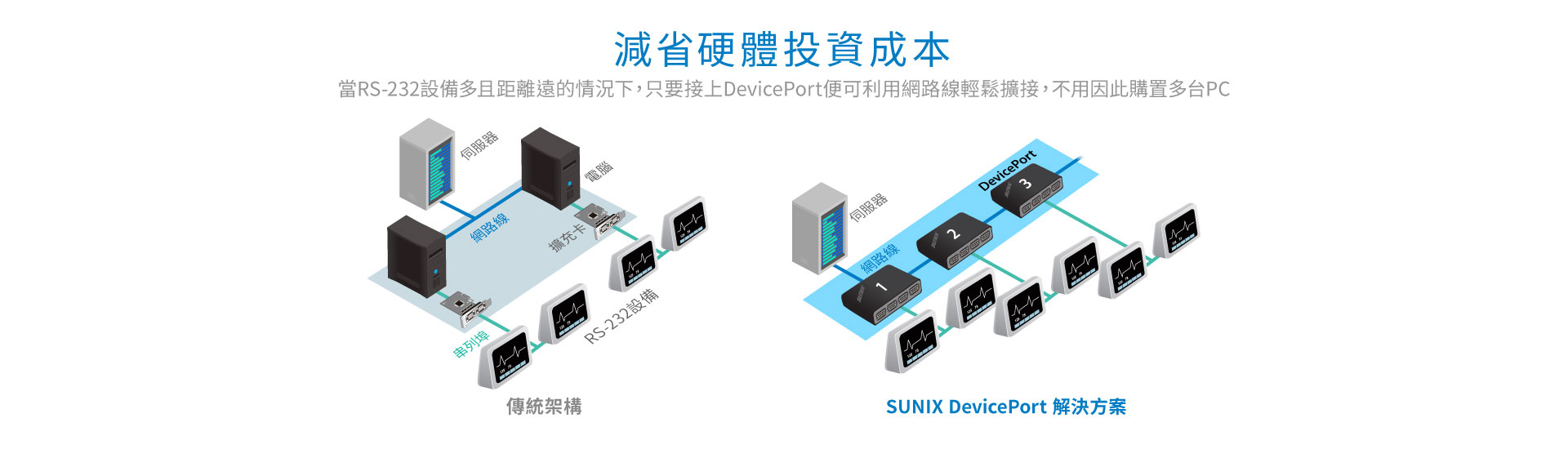

DevicePort標準版僅支援單台主機連結串列設備,十分適合於中小型商業(如POS、停車場、醫療...)的應用需求;DevicePort讓串列設備不再受限於傳統RS-232短距離傳輸限制,透過方便的網路線在空間中靈活配置,更因此可以有效的節省硬體(PC)的購置成本,不需要因為不同空間的串列設備需求,而必須另外添置PC;另外DevicePort獨有的自動定址功能(Fixed COM number),當系統發生故障時,只要換上DevicePort的備品,立刻就可以正常運作,大幅降低系統的維護成本。


特點







影片

規格

串列埠通訊

介面 RS-232 串列傳輸速率 50bps ~921.6Kbps
控制晶片 SUNIX DPL2000Q 停止位 1, 1.5, 2
匯流排 乙太網 同位 even, odd, none, mark, space
埠數 4埠 流控控制 Xon/Xoff (軟體控制)
FIFO 1Kbyte 硬體/每埠 連接器 DB9公頭
信號 DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
保護 ±15KV ESD IEC-61000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
±4KV ESD IEC61000-4-2 串列信號線靜電干擾保護

乙太網通訊

埠數 2埠 (*注釋1)
上行至乙太網交換機(Switch Hub)
下行至PC主機
速率 10/100 Mbps,自動 MDI/MDIX
連接器 RJ45
磁隔離保護 內置1.0K

用電要求

輸入電壓 5 to 12VDC
功耗 2.5W @ 5VDC
連接器 DC-Jack

驅動支援

微軟用戶端 XP (X86) / 7 / 8 / 8.1 (X86/X64)
微軟服務端 2003 / 2008 / 2012R2 (X64)

認證

硬體 CE, FCC, VCCI, BSMI
軟體 Microsoft WHQL Windows
• Microsoft Client: XP (X86) / 7 / 8 / 8.1 / 10 (X86/X64)
• Microsoft Server: 2003/2008/2012R2 (X64)

環境

工作溫度 0 ~ 45°C (32 到 113°F)
工作濕度 5 ~ 95% RH  (無結露)
儲存溫度 -20 ~ 85°C (-4 到 185°F)

物理特徵

外殼 ABS, PC, Metal
重量 283克
尺寸 190x119.58x27(公厘),7.5x4.8x1.0(英寸)

注釋:
1. 網路介面擴充盒不能透過路由器(Router)進行串列設備操作;如果系統規劃須透過路由器,請選擇我司Device Server。

配件

包裝配件

Power Jack to USB TyepA Male Cable
  • (ψ5.5 *ψ2.0 / 120cm)
  • Partner No.: 1WDC-Y1120G4100000
  • 1 pcs

支援

使用手冊下載

使用手冊 DevicePort Dock RS-232
版本 Ver 2.0
更新時間 2015-11-12 09:42:28
檔案大小 2.1MB

產品規格書下載

產品規格書 DPKX04H00 產品規格書
