SDC DIO 系列:如何在無外部裝置的情況下測量數位輸出電壓
1. 緣起
許多 SUNIX 客戶在使用 SDC DIO 系列產品時,常常因為初期沒有測試設備,會嘗試直接用萬用電錶測量 DO 電壓以確認功能。但由於測量方式不正確,經常導致無法測得正確電壓而聯繫我們。本篇文章提供實際測試與正確操作步驟說明。
2. 提示
SDC DO 在無負載條件下是無法運作的,因此自然也無法測得任何電壓變化。必須額外接上電阻,才能進行正確量測。
3. 軟體 DO 控制
SUNIX SDC Manager 提供基本的 DIO 測試控制功能,您可以透過此工具在測試期間控制 DO 腳位拉高或拉低。

4. 接線方式
以下以 SDC0880I 的 DO1、電源供應 5V 為例:
- 電源供應 5V:正極接至 DO PWR,負極接至 DO GND。
- 將電阻一端接 DO1,另一端接至 5V 電源正極。
- 萬用電錶的量測端接在 DO1,而萬用電錶 COM、DO GND 與電源負極共接地。
5. 測試結果
從附帶的測試影片可見,當 DO1 拉低時,電壓為 5V;而當拉高時,電壓接近 0V。
狀態 | 測得電壓 |
---|---|
DO1 拉低 | 5V |
DO1 拉高 | 接近 0V |
- DO1 Pulled Low, 5V

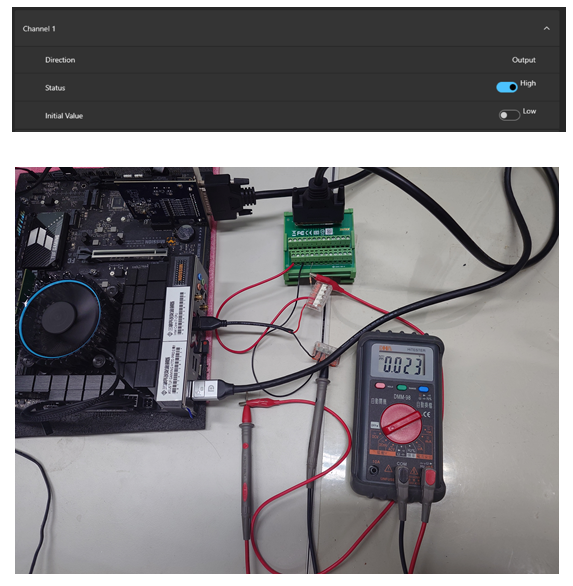

- DO1 Pulled High, 5V
