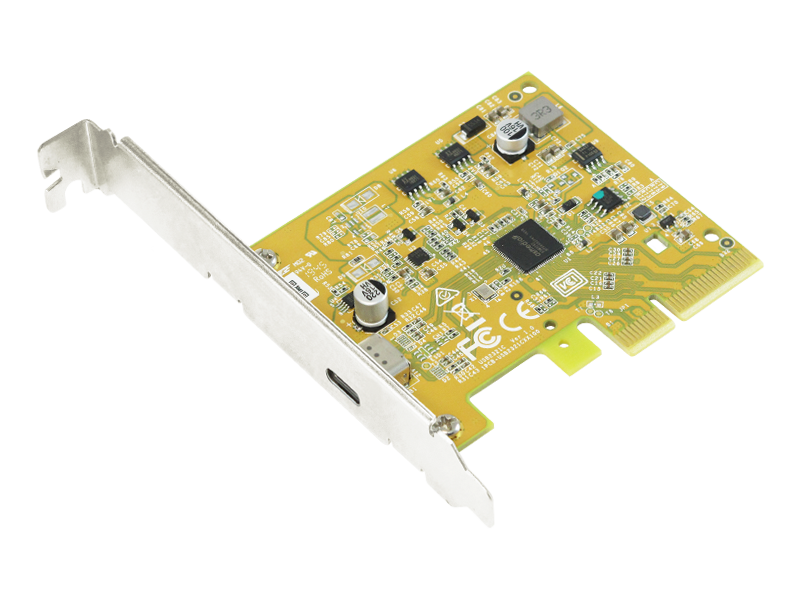

USB2321C

USB 3.2 Gen 2x2 1埠Type-C PCIe擴充卡
  • 支援PCI Express Rev3.0第三代規格, x4匯流排
  • 相容於Universal Serial Bus 3.2 Gen 2x2, 速度達20Gbps
  • 相容於xHCI (eXtensible Host Controller Interface) Rev1.1規範
  • 支援USB 3.2, 3.1, 3.0, USB 2.0與USB 1.1等設備
  • 提供一個獨立的USB 3.2 Type-C連接埠做為主機端擴充(DFP模式)
  • 每個USB連接埠支援最高+5VDC / 1.5A 電流輸出至USB設備
  • 每個USB連接埠設計獨立的過電流與短路保護元器件
  • 支援熱插拔USB設備,不需煩冗的操作程序
  • 作業系統支援Microsoft Windows 8.x 與10
  • 產品低功耗設計順應綠色節能趨勢,並符合環保RoHS生產製程
  • 通過各國EMC安規CE, FCC, VCCI, BSMI認證

介紹

Super-Speed USB 3.2 Gen 2x2規格是最新的傳輸介面,提供了更高的傳輸頻寬,而基於 USB 3.2全新設計的 USB Type-C 傳輸定義,尺寸更為緊湊提供更高的輸出電源,適合各種消費性電子產品的應用,將會是未來的主流趨勢。

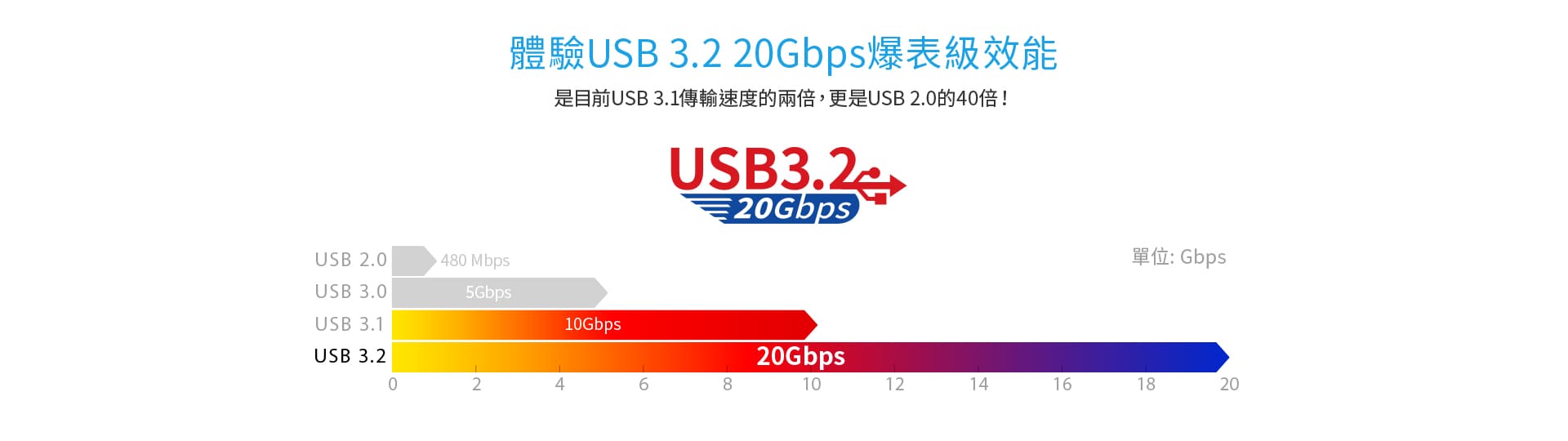

SUNIX三泰USB2321C超高速USB 3.2 Gen 2x2 擴充卡提供了一個標準的USB Type-C 電腦主機端連接埠,USB 3.2 Gen 2x2傳輸介面提供了高達20Gbps的傳輸速度,是目前USB 3.2 Gen2x1傳輸速度的兩倍。擴充卡採用最新的PCI Express Rev3.0 第三代匯流排x 4設計達到最佳傳輸效能,且通用各式的主機板。

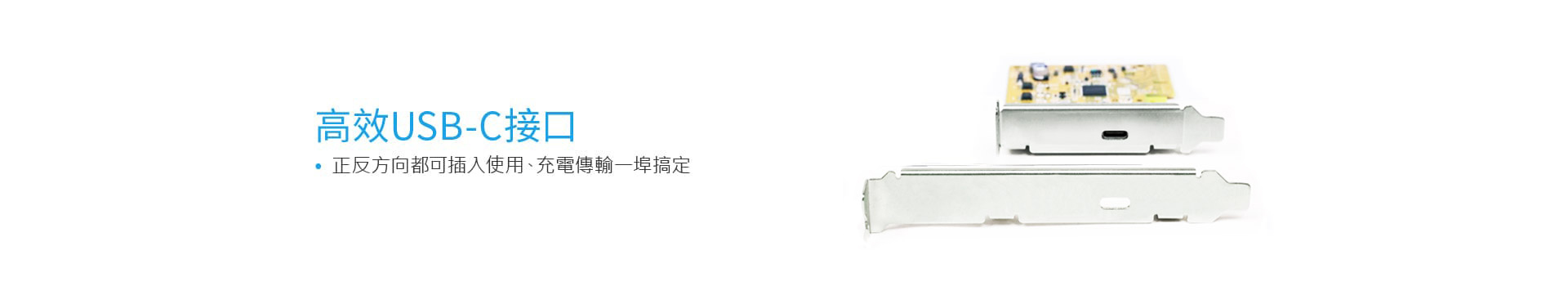

基於USB 3.2規範全新設計的USB Type-C 連接器,精巧尺寸且具對稱性的端子設計,當用戶連接USB線纜時兩種方向都可以插入使用,不再惱人的區分正反面方向性,大幅增加了使用便利性。此外,每個USB連接埠可以提供到+5VDC / 1.5A的電源輸出能力,藉以驅動更多的USB外接設備,以及讓移動性設備(例如:平版、手機)的充電時間大幅縮短。為確保高用電的安全,每個USB埠獨立搭載過電流與短路保護元器件,確保用戶上的使用安全。

因此,SUNIX三泰USB2321C超高速USB 3.2 Gen 2x2擴充卡將是您PC擴展最新介面的解決方案,不論是連接各種USB存儲設備,數位攝影機、影像顯示擴充、以及各式行動裝置等,將同時兼顧數據傳輸效能、輸出電源效率、以及使用便利性的最佳選擇。

特點








規格

硬體

匯流排 PCI Express Spec 3.0, x4匯流排

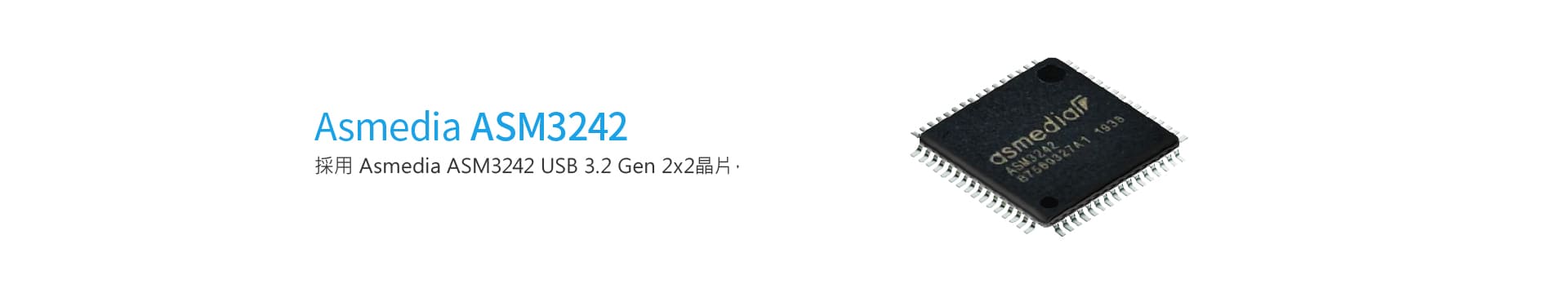

控制器 PCI Express USB 3.2 控制器, Asmedia ASM3242
USB協議 eXtensible Host Controller Interface (xHCI) Rev1.1
系統資源 IRQ & IO由系統分配

USB 通信

介面 Universal Serial Bus 3.2 / 3.1 / 3.0 / 2.0 / 1.1
效能 Super Speed+ (Gen2x2=20Gpbs), SuperSpeed+(10Gbps), SuperSpeed(5Gbps), High Speed (480Mbps), Full Speed (12Mbps), Low Speed (1.5Mbps)
埠數 1埠
連接器 USB 3.2 USB Type-C 連接器
保護 ±8KV IEC61000-4-2 靜電測試空氣放電
±4KV IEC61000-4-2 靜電測試接觸放電

電源

電源來源 PCI Express 匯流排
電源輸出 每個USB Type-C 連接埠可以輸出達:+5VDC / 1.5A 能力
備註:
* USB Power Delivery Protocol不支持。
* 每個USB端口上內置過流保護。
* 大電源輸出能力將依照用戶實際使用的電源供應器而定
電源功耗 1.1 W @ 3.3V (備註:上述擴充卡電源功耗不包含輸出USB至設備的電源)

驅動支援

Windows 微軟 Windows 8.x / 10 (32/64位元) (使用Windows內建驅動程式in-box driver)

環境

工作溫度 0 至 60°C (32 至 140°F)
工作濕度 5 至 95% RH
儲存溫度 -20 至 70°C (-4 至 158°F)

認證

EMC 安規 CE, FCC, VCCI, BSMI
Green 綠色環保 RoHS, CRoHS, WEEE

機構

PCB 尺寸 79.3 x 68.5 mm
檔板 標準 120 mm (可選短檔板: 80mm)
檔板空間 1


支援

產品規格書下載

產品規格書 USB2321C Datasheet

快速安裝指南下載

快速安裝指南 USB2321C Quick Installation Guide
