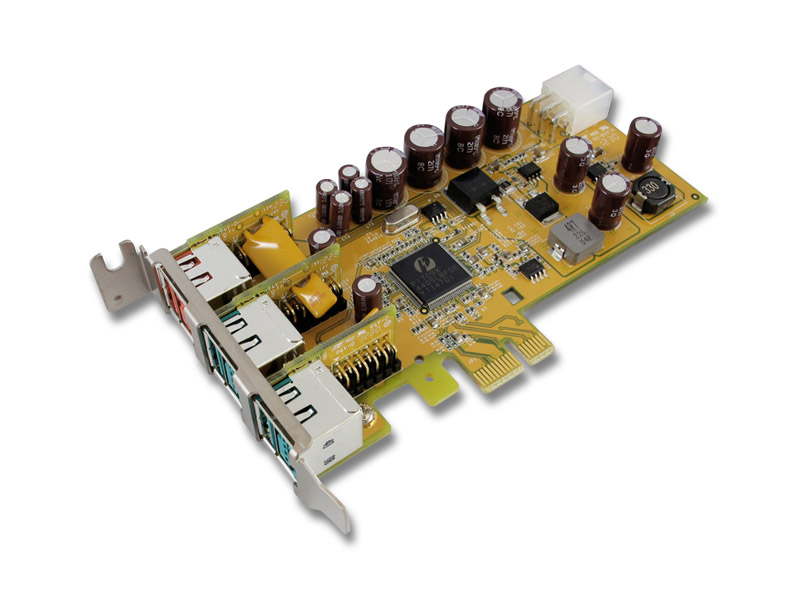

PUB1200XL

1埠 24V & 2埠 12V 供電型短鐵片USB PCI Express擴充卡
  • 支援Powered USB+24/12VDC電源輸出,每埠最大供電3A
  • 相容USB 2.0規格
  • 相容PCI Express 1.1規格
  • 每埠Powered USB內嵌過電流保護
  • 所有信號內嵌±15KV靜電保護,符合IEC61000-4-2及DELL M6403_A08標準
  • 支援熱插拔及隨插即用
  • 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
  • 符合綠色環保RoHS、WEEE規範
  • 支援Microsoft Windows, Linux作業系統

介紹

USB無疑是現今最普遍及最方便的傳輸介面,但由於USB總線電源受限於2.5W(每端口0.5A @ + 5V),所以無法提供足夠的電源給USB介面的網路攝影機(web cameras)、條碼掃描器,印表機,外接DVD-ROM 和硬碟設備等等...。Powered USB解決了標準USB的問題,可以提供足夠的電源輸入選擇,滿足設備端的電源需求,並且在連接埠的設計,也不同於標準USB,具有一定固定程度的機構設計,免除容易纜線脫落的疑慮。
三泰的Powered USB PCI Express擴充卡,提供+5/12/24VDC的多重選擇,可以充分滿足設備端的電源需求,並且具備完善的過電流保護設計,確保設備端不會因為異常及不穩定的電流導致毀損。三泰的研發團隊專精於電路設計超過25年,優異的設計嬴得全球大廠及眾多客戶的信任,是您挑選Powered USB擴充卡的最佳選擇。

規格

硬體

匯流排 PCI Express Spec 1.1, Single-Lane (x1)
控制器  PI7C9X440SL

USB 通信

介面 Universal Serial Bus 2.0

IRQ & IO

系統分配

埠數

3埠
傳輸速率 High Speed (480Mbps), Full Speed (12Mbps), Low Speed (1.5Mbps)
保護 ±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護
±15KV ESD IEC61000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
DELL M6403_A09 Direct Pin Injection
PCB連接器 Powered USB

電源

電源輸入 +12VDC / PCIe GFx power connector 2x3 Type
電源輸出 標準 USB 2.0 埠:
   +5VDC / 每埠最大供電 0.5A
Powered USB 埠:
   +24VDC / 每埠最大供電 3.0A
   +12VDC / 每埠最大供電 3.0A
(備註:最大電源輸出能力將依照用戶實際使用的電源供應器而定)
電源保護 標準 USB 2.0 埠:
   +5VDC / Share Maximum 2.0A / 3-port total
Powered USB 埠:
   +24VDC / 3.0A@30V 每個埠具過載與短路保護可回復性保險絲(PTC Fuse)
   +12VDC / 3.0A@16V 每個埠具過載與短路保護可回復性保險絲(PTC Fuse)
電源功耗 1.1W @ 3.3V (此板卡運作功耗,未包含輸出設備端)

驅動支援

Microsoft Windows
XP / Vista / 7 / 8.x / 10 (X86/X64)
Microsoft Embedded XP Embedded / POS Ready 2009 / Embedded System
Microsoft Server 2003 / 2008 / 2012 / 2016 (X64)
Linux Linux 2.4.x / 2.6.x /3.x

環境

工作溫度 0 to 60°C (32 to 140°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 85°C (-4 to 185°F)

認證

EMC安規 CE, FCC, VCCI, BSMI
綠色環保 RoHS, WEEE

機構

PCB 尺寸 130 x 68 mm
鐵片 短鐵片 80 mm
鐵片佔用空間 1

配件

選購配件

PCIe Add-in card Holder
  • Part No.: 5013-PCIFX1C00-QCN
FILM:PCIe Add-in card Holder Introduction
PCIe Add-in card Holder

支援

使用手冊下載

使用手冊 Powered_USB_PCIe_Card_Manual

產品規格書下載

產品規格書 PUB1200XL-Datasheet-V11

驅動程式下載

驅動程式 USB2.0 Windows Inbox Driver
作業系統
Windows 10 32/64 bit
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows XP SP3 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2016 64bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 64-bit
驅動程式 USB Linux Inbox Driver
作業系統
Linux 2.6.x above
