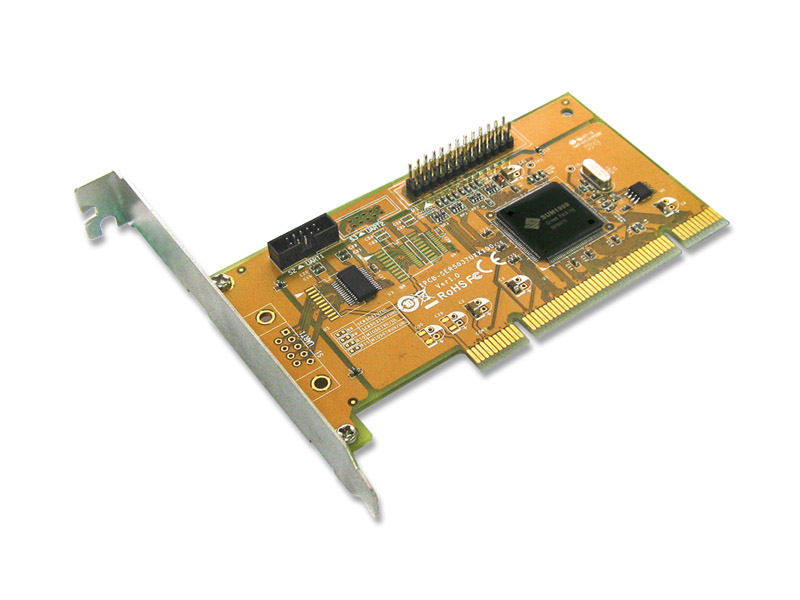

MIO5069UH

嵌入式1 埠高速 RS-232 串列 & 1 埠 Parallel 並列Universal PCI通信卡
  • 擴充1埠RS-232串列/ 1埠LPT並列埠
  • 搭載高性能SUN1989 16C950 UART/IEEE1284 單晶片
  • 相容PCI 33MHz 3.0/2.3/2.2/2.1規格
  • 支援64/32-bit,以及通用3.3V & 5V PCI插槽供電
  • RS-232串列傳輸速度達921.6Kbps
  • 自動流量控制技術可有效避免資料丟失
  • 所有串列信號內嵌±2KV靜電保護,符合IEC1000-4-2標準
  • 支援IEEE 1284-1994標準並列埠,傳輸速率達1.8MBps
  • 獨有技術可自動偵測印表機ECP / EPP/ SPP / BPP模式
  • 隨插即用,I/O 位址和IRQ由系統BIOS分配
  • 通過微軟WHQL嚴格認證,確保硬體的最佳相容性
  • 國際電磁相容性安規CE, FCC, VCCI, BSMI認證
  • 符合綠色環保RoHS、WEEE規範
  • 支援Microsoft Windows, Linux 和 DOS 作業系統

介紹

三泰全系列I/O卡搭載SUNIX自有晶片,通過微軟WHQL嚴格驗證,並取得全球安規認證,確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用,除了自主研發的高集成、低耗電晶片,專業的軟硬體研發團隊,完整支援最新的Windows / Linux 作業系統,並累積豐富的經驗及技術,可以滿足不同客戶的特殊需求,是個人、商業和工業應用最佳的選擇。

特點

規格

介面

介面 RS-232 串列 & IEEE1284並列
晶片 高性能SUNIX SUN1989 16C950 UART 單晶片
匯流排 Universal PCI 64/32bit 3.3V/5V 3.0/2.3/2.2/2.1規格
IRQ & IO 系統分配

串列通訊

介面 RS-232
埠數 1埠
FIFO 128byte 硬體
信號 DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
波特率 50bps ~ 921.6Kbps
資料位 5, 6, 7, 8
停止位 1, 1.5, 2
奇偶校驗 even, odd, none, mark, space
流量控制 None, Xon/Xoff, RTS/CTS
保護 ±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護
±15KV ESD IEC61000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
PCB 連接器 Pin Header (pitch 2.0mm)

並列通訊

介面 IEEE1284
埠數 1埠
FIFO 16byte 硬體
信號 SPP/ECP/EPP/BPP
傳輸速度 最高1.8MBps
PCB 連接器 DB25 母頭

驅動支援

Windows Client XP / Vista / 7 / 8.x / 10 (X86/X64)
Windows Server 2003 / 2008 / 2012 / 2016 (X64)
Windows EmbeddedXP Embedded / POSReady 2009 / POSReady / Embedded System 2009
LinuxLinux 2.x / 3.x / 4.x / 5.3
DOS DOS
*UNIXFreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris
*IBM OS/2WARP 3/WARP 4
上列 "*" 標註為專案支援之作業系統,如有進一步需求歡迎洽詢我們

認證

硬體 CE, FCC, VCCI, BSMI
軟體 Microsoft WHQL Windows
Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64)
Microsoft Server: 2003 / 2008 / 2012 / 2016 (X64)

環境

工作溫度 0 to 60°C (32 to 140°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 85°C (-4 to 185°F)

尺寸

PCB 尺寸 120 x 65 mm
鐵片 長鐵片 121 mm
鐵片擋板空間 2



備註:
1.Windows作業系統下完整支援 ECP / EPP / SPP / BPP 模式,但Linux 下僅支援SPP模式。.
2.不支援傳統ISA 278/378/3BC位址,如有需求請參考我司PAR5008R並列卡。

Description

Product Description 1-port High Speed RS-232 & 1-port Parallel Universal PCI Multi-I/O Embedded Type Board

General

Interface RS-232 and IEEE1284 Controller SUNIX SUN1989 (16C950 UART Compatible) Bus Universal PCI 64/32bit 3.3V/5V PCI Ver 3.0, 2.3, 2.2, 2.1 IRQ & IO Assigned by System

Serial Communication

Interface RS-232 No. of Port 1-port FIFO 128 byte (Hardware) Signal TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND, RI Baud rate 50 bps to 115.2 Kbps Data bit 5,6,7,8 Stop bit 1,1.5,2 Parity None, Even, Odd, Space, Mark Flow Control None, Xon/Xoff, RTS/CTS Protection ±15KV ESD protection for each signal Human Body Model (HBM)
±15KV IEC1000-4-2 Air Gap Discharge
±8KV IEC1000-4-2 Contact Discharge PCB connector Pin Header (pitch 2.0mm)

Parallel Communication

Interface IEEE1284 No. of Port 1-port FIFO 16 byte (Hardware) Signal SPP/ECP/EPP/BPP Speed Maximum 1.8MBps PCB connector 13 x 2 Pin Header Cable Connector DB25 Female

Driver Support

Windows Client XP / Vista / 7 / 8.x / 10 (X86/X64) Windows Server 2000 / 2003 / 2008 R2 / 2012 / 2012 R2 (X86/X64) Windows Embedded Windows CE 4.2/5.0/6.0
XP Embedded / POSReady 2009 / POSReady 7 / Embedded System Linux Linux 2.4.x / 2.6.x / 3.x DOS DOS

Regulatory Approvals

Hardware CE, FCC, VCCI, BSMI Software Microsoft WHQL Windows
• Windows Client: XP / Vista / 7 / 8.x / 10 (X86/X64)
• Windows Server: 2003 / 2008 / 2012 / 2016 (X64)

Environment

Operation Temperature 0 to 60°C (32 to 140°F) Operation Humidity 5 to 95% RH Storage Temperature -20 to 85°C (-4 to 185°F)

Dimension

PCB Dimension 120 x 65 mm Bracket Standard 121 mm Bracket Space 2     Note:
* Do not support LPT Key Locker Parallel device.
* LPT port does not support legacy 278/378 ISA address under Windows nor Linux operation systems, but only DOS mode.
* ECP / EPP / SPP / BPP modes work under Windows, and Linux driver only supports SPP mode.




配件

包裝配件

5x2 Pin Header (Pitch 2.0mm) to 1-port DB9 Male Connection Cable
  • 30 cm
  • Part No.: 1WDB-09M02610F1E01

支援

使用手冊下載

使用手冊 PCI Multi I/O Manual - 771-9PCIMIO02-S01
使用手冊 Parallel LPT Port Configuration

產品規格書下載

產品規格書 MIO5069UH-Datasheet V10

驅動程式下載

驅動程式 SUN1999Driver V9.2.2.0(WHQL)
版本 V9.2.2.0
更新時間 2021-01-05 09:27:46
檔案大小 9.4MB
作業系統
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise 2019 LTSC 32/64 bit
Windows 10 Enterprise 2016 LTSB 32/64 bit
Windows 10 S 32/64 bit
驅動程式 SUN1999Driver V8.2.0.0 (WHQL)
版本 8.2.0.0
更新時間 2019-07-08 16:23:37
檔案大小 4.8MB
作業系統
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Embedded POSReady 7
驅動程式 SUN1999Driver V8.1.5.0 (WHQL)
版本 8.1.5.0
更新時間 2019-07-08 16:26:08
檔案大小 4.5MB
作業系統
Windows XP SP3 32/64 bit
Windows Embedded POSReady 2009
驅動程式 WinCE 6.0 Driver V1.2.0.0
版本 1.2.0.0
更新時間 2019-07-08 17:59:12
檔案大小 301.2KB
作業系統
Windows CE 6.0
驅動程式 WinCE 5.0 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:02
檔案大小 280KB
作業系統
Windows CE 5.0
驅動程式 WinCE 4.2 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:47
檔案大小 235.6KB
作業系統
Windows CE 4.2
驅動程式 SUN1999 Linux Inbox Driver
作業系統
Linux Kernel 5.4 above
驅動程式 snx_V2.0.5.0
版本 2.0.5.0
更新時間 2021-04-07 18:07:37
檔案大小 57.7KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.3
驅動程式 SUNDOS1.00.00.006
版本 1.00.00.006
更新時間 2014-08-19 10:36:25
檔案大小 21KB
作業系統
DOS
