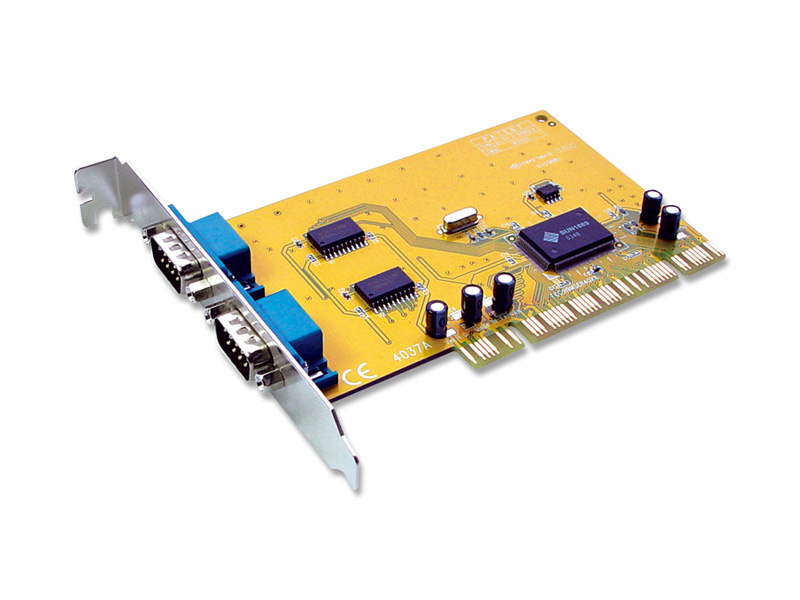

SER4037A (phased out) (Replacement: SER5037A)

2埠RS-232 PCI 串列卡(DB9 公頭)
  • 擴充2埠獨立RS-232串列,傳輸速率高達115.2 Kbps
  • 配備高性能 SUN1889 16C650 UART 單晶片
  • 相容PCI 33 Ver 2.2 & 2.1 規格
  • 支援64位元&32位元PCI 匯流排插槽和3.3V & 5V 電源
  • 晶體集成的自動流量控制技術可有效避免資料丟失
  • 內嵌±2KV ESD 所有串列信號保護
  • 即插即用, I/O 位址和IRQ由系統分配
  • 通過CE, FCC, RoHS 和 Microsoft WHQL 認證
  • 支援Microsoft Windows, Linux 和 DOS 作業系統

介紹

SUNIX SER4037A, 通用PCI串列通信卡可讓用戶在PC周邊系統增加或擴充2埠RS-232 串列。其全面相容64/32位PCI 架構支援3.3和5V 匯流排,所以可以可以被安裝於任何PC系統。SUNIX SER4037A卡片具有32位元硬體FIFO並相容16C650 UART 規格。SUNIX GoldenIO 卡系列配備了三泰自主研發的SUN1889 單晶片並集成了很多三泰最新領先技術和特點,使其成為商業和工業自動化應用的最佳解決方案。

特點

規格

描述

產品描述 2埠 RS-232 PCI 串列卡(DB9 公頭)

串列通訊

介面 RS-232
控制晶片 SUN1889 (16C650 UART Compatible)
匯流排介面 Universal PCI 64/32bit 3.3V/5V
PCI 33/66MHz Ver 3.0/2.3/2.2
埠數量 2
IRQ & IO 系統分配
FIFO 32 位 (硬體)
信號 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
串列傳輸速率 50 bps ~ 115.2Kbps
數據位元 5,6,7,8
停止位 1,1.5,2
奇偶校驗 None, Even, Odd, Space, Mark
流量控制 RTS/CTS(硬體) , XON/XOFF(軟體)
保護 ±2KV ESD 保護 (HBM)
PCB 連接 DB9 公頭

驅動支援

Windows Client XP / Vista / 7 / 8.x / 10 (X86/X64)
Windows Server Windows 2003 / 2008 / 2012 / 2016 (X64)
Windows Embedded
Windows EmbeddedXP Embedded / POSReady 2009 / POSReady / Embedded System 2009
Linux Linux 2.x / 3.x / 4.x
DOS DOS
*UNIXFreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris
*IBM OS/2WARP 3/WARP 4
上列 "*" 標註為專案支援之作業系統,如有進一步需求歡迎洽詢我們

通過認證

硬體 CE, FCC, VCCI, BSMI
軟體 Microsoft WHQL Windows
• Windows Client: XP / Vista / 7 / 8.x / 10 (X86/X64)
• Windows Server: 2003 / 2008 / 2012 / 2016 (X64)

環境

操作溫度 0 ~ 60°C (32 ~ 140°F)
操作濕度 5% ~ 95% RH
存儲溫度 -20 ~ 85°C (-4 ~ 185°F)

尺寸(Unit = mm)

PCB 尺寸 128 x 78
鐵片 標準.121

支援

使用手冊下載

使用手冊 771-SERIAL002-001

產品規格書下載

產品規格書 SER4037A Datasheet
