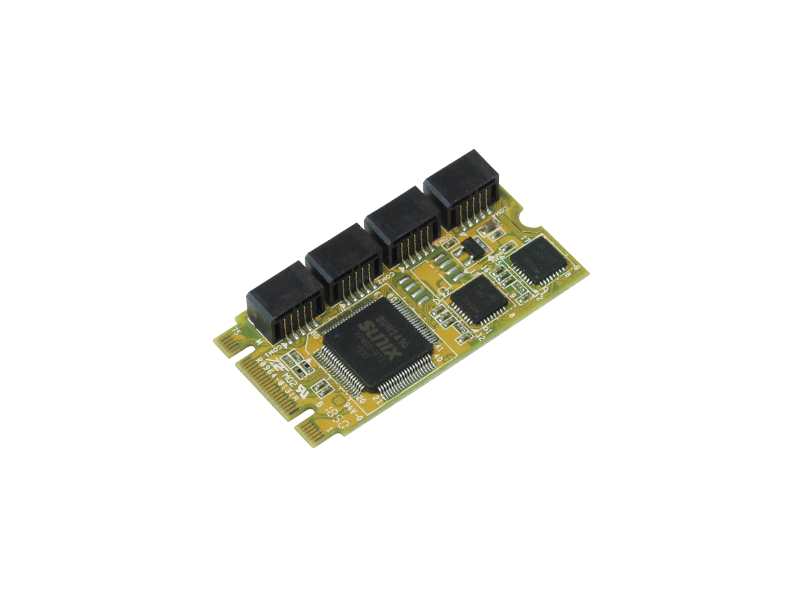

M2S6456AR

4 串列 RS-232 M.2 (2242款式, Key B+M)PCI-Express通訊卡
  • 針對新一世代M.2 擴充槽 (Key-B或M) 所設計的PCI-E通信擴展卡。
  • 擴展 4 個獨立的RS-232串列 速率可達460.8Kbps。
  • 搭載高性能SUNIX SUN2410 16C950  UART 控制晶片。
  • 通信設計符合PCI Express 2.0標準。
  • 串列晶片集成的硬體流控控制確保資料不丟失。
  • 採用綠色環保的低功耗設計。
  • 內置15KV ESD保護所有串列信號,符合IEC-61000-4-2標準。
  • 隨插即用,I/O地址和IRQ由BIOS分配。
  • 通過CE, FCC, VCCI, BSMI, ROHS,以及微軟WHQL認證。
  • 支援Microsoft Windows, Linux 和 DOS等系統。

介紹

三泰全系列I/O卡搭載SUNIX自有晶片,通過微軟WHQL嚴格驗證,並取得全球安規認證,確保高效、穩定、系統相容性最高。三泰高品質的I/O卡系列深受全球金融、公共運輸、大型公共建設、一線PC大廠...所信賴及採用,除了自主研發的高集成、低耗電晶片,專業的軟硬體研發團隊,完整支援最新的Windows / Linux 作業系統,並累積豐富的經驗及技術,可以滿足不同客戶的特殊需求,是個人、商業和工業應用最佳的選擇。

規格

介面

介面 RS-232 串列
晶片 高性能SUNIX SUN2410 16C950 UART 單晶片
匯流排 PCI Express 2.0 x 1(single lan)
M.2 2242 款式, 59-pin
Key B+M
IRQ & IO 系統分配

串列通訊

介面 RS-232
埠數 4埠
FIFO 128byte 硬體
信號 DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
波特率 50bps ~ 460.8Kbps
停止位 1, 1.5, 2
奇偶校驗 even, odd, none, mark, space
流量控制 None, Xon/Xoff, RTS/CTS
保護
±15KV ESD IEC61000-4-2 人體接觸放電(HBM)保護
±15KV ESD IEC61000-4-2 空氣放電保護
±8KV ESD IEC61000-4-2 接觸放電保護
連接器 2 個 x 2x5 排針 pitch 1.0mm (90°)
連接線纜 2 條 x 串列RS-232 D-Sub 9針 公座具備六角螺杆 線纜

驅動支援

Windows Client XP / Vista / 7 / 8.x / 10 (X86/X64) / 11
Windows Server 2000/2003/2008/2012/2016/2019/2022 (X64)
Windows Embedded Windows CE5.0/6.0/XP Embedded/POS Ready/Embedded System
Linux Linux 2.x / 3.x / 4.x / 5.x
DOS DOS
*UNIX FreeBSD / QNX / SCO OpenServer / SCO UnixWare / Solaris
*IBM OS/2 WARP 3/WARP 4
上列 "*" 標註為專案支援之作業系統,如有進一步需求歡迎洽詢我們

認證

硬體 CE, FCC, VCCI, BSMI
軟體 Microsoft WHQL Windows
Microsoft Client: XP / Vista / 7 / 8.x / 10 (X86/X64) / 11
Microsoft Server: 2003/2008/2012/2016/2019/2022 (X64)

環境

工作溫度 0 to 70°C (32 to 158°F)
工作濕度 5 to 95% RH
儲存溫度 -20 to 85°C (-4 to 185°F)

尺寸

PCB 尺寸 22x42 mm

配件

包裝配件

Serial RS-232 D-Sub 9-pin male with nuts on cable
  • Part No. 1WDB-09M03010W100A
  • 30cm
  • 4 pcs

支援

使用手冊下載

使用手冊 M.2 PCI Express RS-232 Communication Board
版本 Ver. 1.0
更新時間 2019-03-06 14:37:50
檔案大小 1.6MB

產品規格書下載

產品規格書 M2S6456AR Datasheet

快速安裝指南下載

快速安裝指南 M.2 PCI Express RS-232 Communication Board Quick Installation Guide

驅動程式下載

驅動程式 SUN1999Driver V10.2.5.0(WHQL)
版本 10.2.5.0
更新時間 2024-01-11 13:26:56
檔案大小 10.2MB
作業系統
Windows 11 23H2 64 bit
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V10.2.3.0(WHQL)
版本 10.2.3.0
更新時間 2023-06-30 11:26:32
檔案大小 10.2MB
作業系統
Windows 11 22H2 64 bit
Windows 11 21H2 64 bit
Windows 10 22H2 (22H2) 32/64 bit
Windows 10 21H2 (21H2) 32/64 bit
Windows 10 21H1 (21H1) 32/64 bit
Windows 10 20H2 (20H2) 32/64 bit
Windows 10 20H1 (2004) 32/64 bit
Windows 10 IoT Enterprise 22H2
Windows 10 IoT Enterprise 21H2
Windows 10 IoT Enterprise LTSC 2021
Windows 10 Enterprise LTSC 2021 32/64bit
Windows Server 2022 64bit
驅動程式 SUN1999Driver V9.2.2.0(WHQL)
版本 9.2.2.0
更新時間 2021-01-05 09:27:46
檔案大小 9.4MB
作業系統
Windows 10 19H2 (1909) 32/64 bit
Windows 10 19H1 (1903) 32/64 bit
Windows 10 RS5 (1809) 32/64 bit
Windows 10 RS4 (1803) 32/64 bit
Windows 10 RS3 (1709) 32/64 bit
Windows 10 RS2 (1703) 32/64 bit
Windows 10 RS1 (1607) 32/64 bit
Windows Server 2019 64bit
Windows Server 2016 64bit
Windows 10 Enterprise LTSC 2019 32/64 bit
Windows 10 IoT Enterprise LTSC 2019 32/64 bit
Windows 10 Enterprise LTSB 2016 32/64 bit
Windows 10 S 32/64 bit
驅動程式 SUN1999Driver V8.2.0.0 (WHQL)
版本 8.2.0.0
更新時間 2023-01-12 13:34:21
檔案大小 4.4MB
作業系統
Windows 8.1 32/64 bit
Windows 8.0 32/64 bit
Windows 7 SP1 32/64 bit
Windows Vista SP2 32/64 bit
Windows Server 2012 R2 64-bit
Windows Server 2012 64bit
Windows Server 2008 R2 SP1 64bit
Windows Server 2008 SP2 32/64 bit
Windows Embedded Standard 7 SP1 32bit/64bit
Windows Embedded POSReady 7 32bit/64bit
驅動程式 SUN1999Driver V8.1.5.0 (WHQL)
版本 8.1.5.0
更新時間 2023-01-11 17:08:11
檔案大小 4.5MB
作業系統
Windows XP SP3 32 bit
Windows Server 2003 R2 SP2 32bit
Windows XP Embedded SP2
Windows Embedded POSReady 2009
驅動程式 WinCE 6.0 Driver V1.2.0.0
版本 1.2.0.0
更新時間 2019-07-08 17:59:12
檔案大小 301.2KB
作業系統
Windows CE 6.0
驅動程式 WinCE 5.0 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:02
檔案大小 280KB
作業系統
Windows CE 5.0
驅動程式 WinCE 4.2 Driver V1.1.0.0
版本 1.1.0.0
更新時間 2019-07-08 18:00:47
檔案大小 235.6KB
作業系統
Windows CE 4.2
驅動程式 SUN1999/2000 Linux Inbox Driver User Guideline
版本 1.0
更新時間 2022-05-31 17:59:20
檔案大小 1.2MB
作業系統
Linux Kernel 5.4 above
驅動程式 snx_V2.0.9.0
版本 V2.0.9.0
更新時間 2024-02-23 11:51:30
檔案大小 703.5KB
作業系統
Linux Kernel 2.4.x / 2.6.x / 3.x / 4.x / 5.x
驅動程式 SUNDOS1.00.00.006
版本 1.00.00.006
更新時間 2014-08-19 10:36:25
檔案大小 21KB
作業系統
DOS
