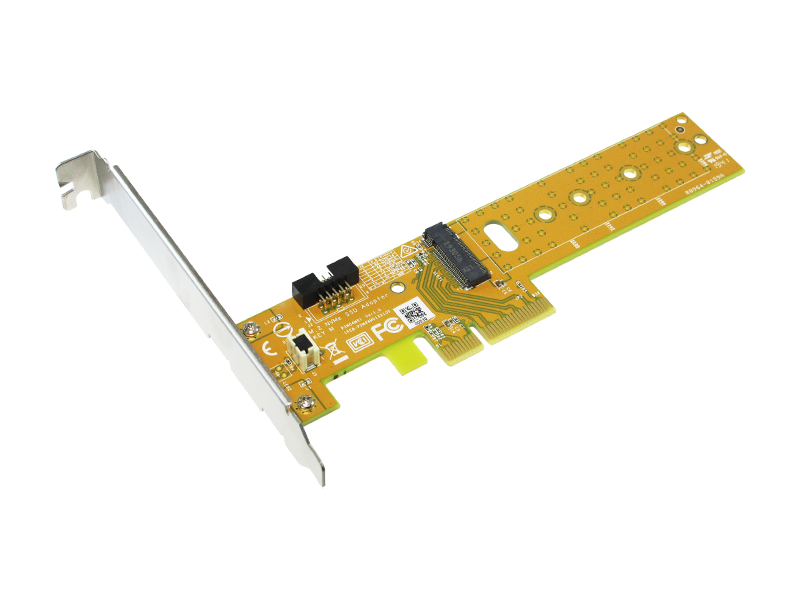

P2M04M01

PCIe x4 轉 NVMe M.2 Key-M擴展卡支援PCIe #CLK_REQ
  • 擴展卡採用PCI Express Gen3第三代 x4傳輸頻寬。
  • 相容於 PCI Express M.2 規範1.0 版本。
  • 支援2280, 2260, 2242, 與 2230 四種規格尺寸的M.2擴充模組。
  • 支援Key-M 或 Key-B+M 兩款 M .2擴充模組。
  • 符合每一PCI Express信號傳輸路徑必須小於1.5英吋的最短路徑要求。
  • 提供標準與半高機箱檔版配件選擇。 (依照實際購買產品)
  • 擴展卡即插即用,不需要安裝驅動程式也毋須軟體設定。
  • 取得歐盟CE、美加FCC、日本VCCI與臺灣BSMI安規認證確保安全質量。
  • 符合RoHS環保要求與國際接軌。
  • 支援PCIe #CLK_REQ引腳連接到M.2插槽。
備註:SUNIX P2M04M01 擴展卡不支援透過SATA (Serial-ATA)介面傳輸的M.2快閃記憶體的儲存模組,包括M.2 SATA SSD Key-B, 與M.2 SATA SSD Key-B+M 記憶體模組。

介紹

SUNIX P2M04M01 為一款擴展 NVM Express (NVMe)SSD固態硬碟擴充的最佳擴充卡方案,支援2280, 2260, 2242, 以及 2230 四種規格尺寸的M.2 (NGFF) 記憶體模組,NVMe快閃記憶體的儲存裝置提供一個低延時、高效能的存儲解決方案,相對比傳統機械硬碟機(HDD),全新介面使得電腦CPU運算降低了I/O操作等待時間、提升同一時間內的操作數、更大容量的操作隊列,資料傳輸效能大幅度提升達10倍之譜。

為了追求NVMe SSD固態硬碟於電腦內傳輸效能極大化,SUNIX P2M04M01 線路佈局設計,以符合每一PCI Express信號傳輸路徑必須小於1.5英吋的最短路徑設計要求,確保資料傳輸品質正確性,此張兼具效能與穩固的M.2擴展卡,合適於各式標準電腦具備PCI Express x4或x16插槽的款式,包括伺服器Server、電競電腦Gaming PC、工業電腦IPC等應用場景,以及廣大追求效能的電腦用戶。

規格

產品型號 P2M04M01
產品敘述 PCIe x4 轉 NVMe M.2 Key-M 擴展卡
M.2介面 單個 67 pin M.2 Key-M 插槽
PCIe介面 PCI Express x4 Ver3.0傳輸協議
安規認證 CE, FCC, VCCI, BSMI
綠色環保 RoHS, CRoHS, WEEE
環境要求
工作溫度: 0 °C ~ 40 °C (32-104°F)
工作濕度: < 85% (無凝結)
儲存溫度: -10 °C ~ 85 °C (14~176°F)
重量 40g
產品尺寸 156.1(L)x40.8(W)x1.6(H)mm

支援

使用手冊下載

使用手冊 PCIe to NVMe M.2 Key-M Card support PCIe #CLK_REQ Quick Installation Guide
版本 Ver. 1.0
更新時間 2020-09-02 11:56:07
檔案大小 742KB

產品規格書下載

產品規格書 P2M04M01 Datasheet
